Михаил Барятинский - Танки Второй мировой. Часть II

БОЕКОМПЛЕКТ: 66 выстрелов, 3000 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел.

БРОНИРОВАНИЕ, мм: лоб корпуса – 25, борт – 15, корма – 12, крыша – 10, днище – 8, башня – 15…25.

ДВИГАТЕЛЬ: Praga TNHPS, 6-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 126 л.с. (93,1 кВт) при 2200 об/мин, рабочий объем 7750 см.

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростнав планетарная коробка передач Praga-Wilson, бортовые фрикционы, бортовые передачи

ХОДОВАЯ ЧАСТЬ: четыре обрезиненных опорных катка на борт, подвешенных попарно на листовых полуэллиптических рессорах, три поддерживающих катка, ведущее колесо переднего расположения, направляющее колесо; в каждой гусенице 93 трака шириной 293 мм.

СКОРОСТЬ МАКС., км/ч: 47.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: ширина рва, м – 1,9, высота стенки, м – 0,8, глубина брода, м – 0,9.

СРЕДСТВА СВЯЗИ: радиостанция vz.37 или Fu 5.

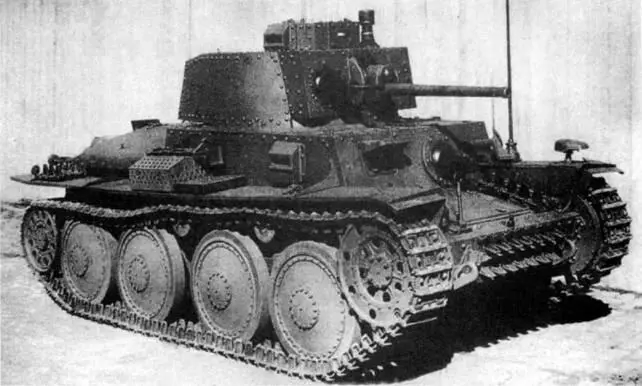

Легкий танк Pz.38(t) Ausf.F. 1941 r.

Легкий танк, разработанный фирмой CKD для чехословацкой армии в 1938 г, в развитие конструкций танков TNH, LTP и LTH, поставлявшихся на экспорт, Получил армейское обозначение LT vz. 38. Серийное производство началось только в 1939 г., уже после немецкой оккупации, под индексом Pz.38(t). С 1939 по 1942 г. заводами ВММ (Bцhmisch – Mahrische – Maschinenfabrik) – такое название получила фирма CKD – было выпущено 1414 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Pz.38(t) А – танки полностью идентичные тем, что предназначались для чехословацкой армии. Двигатель Praga ЕРА мощностью 125 л.с. Вооружение: 37-мм пушка KwK А7 и два пулемета Бронирование 10 – 25 мм. Танк имел две антенны: штыревую и поручневую. закрепленную на левом борту корпуса. Радиостанция немецкого образца. Экипаж 4 чел. Изготовлено 150 единиц.

Pz.38(t) В – ликвидирована поручневая антенна, установлена фара Notek. Изготовлено 110 единиц.

Pz.38(t) С – чешская антенна заменена немецкой, введены другие мелкие изменения. Изготовлено 110 единиц

Pz.38(t) D – введен прямой лобовой лист корпуса. На части танков лобовая

броня была доведена до 50 мм. Вооружение, двигатель, ходовая часть – без изменений. Изготовлено 105 единиц.

Pz.38(t) Е – вариант D с увеличенной толщиной брони (лоб корпуса и башни – 50 мм, борта корпуса и башни – 30 мм). Боевая масса 10,14 т. На левой надгусеничной полке смонтирован ящик ЗИП большого размера. Изготовлено 275 единиц.

Pz.38(t) F – идентичен по конструкции варианту Е. Введены кронштейны для крепления канистр с топливом. Изготовлено 250 единиц.

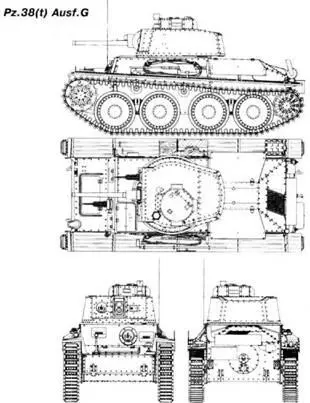

Pz.38(t) G – последняя серийная модификация От варианта Е отличалась цельным лобовым листом корпуса и отсутствием ящика ЗИП. Изготовлено 306 единиц.

Pz.38(t) S – экспортный вариант. По конструкции идентичен моделям А – С, за исключением 50-мм лобовой брони, Предназначался для Швеции, но поставлен не был Изготовлено 90 единиц.

Pz.Bef.38(t) – несколько десятков танков модификаций В – G были переоборудованы в командирские танки Panzerbefehlswagen 38(t). Курсовые пулеметы демонтированы (отверстие под шаровую установку заглушено круглой бронекрыш- кой), вместо пушки установлен деревянный макет. Командирские танки ротного звена оснащались радиостанциями Fu 5 и Fu 6, батальонного и полкового – Fu 5 и Fu 8. Первые оснащались штыревыми антеннами, вторые штыревыми и поручневыми.

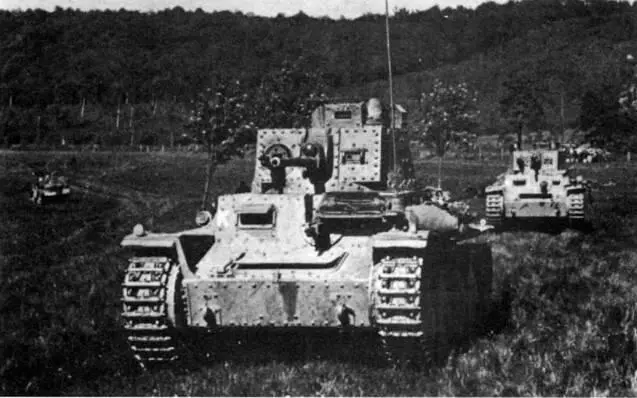

Pz.38(t) Ausf.A 7-и танковой дивизии во Франции. Май 1940 г.

Aufklarungspanzer 38(t) – разведывательный танк. Изготавливался путем переделки линейных танков Pz.38(t), снятых с вооружения. Двигатель Praga АЕ мощностью 160 л.с. Корпус – клепаный, башня – сварная, многогранная, открытая сверху. Вооружение: пушка KwK 38 калибра 20 мм и пулемет MG 42. Боекомплект: 300 выстрелов и 1500 патронов. Изготовлено 70 единиц.

Танки LTvz.38 были формально приняты на вооружение, но в подразделения чехословацкой армии поступить не успели – 15 марта 1939 г. Чехию и Моравию оккупировали немецкие войска. Новым заказчиком этих боевых машин стал гитлеровский Вермахт. К августу 1939 г. танками Pz.38(t) укомплектовали 67-й танковый батальон 3-й легкой дивизии Вермахта, которая накануне Польской кампании входила в состав 15-го легкого корпуса 10-й полевой армии группы армий "Юг". Всего к началу Второй мировой войны фирма ВММ изготовила 78 Pz,38(t), 57 из них поступили в 67-й батальон.

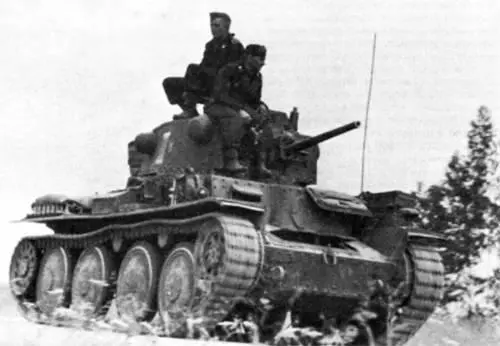

Pz.38(t) Ausf.B из состава 9-й танковой дивизии Вермахта. Восточный фронт, лето 1941 г. Судя по отсутствию курсового пулемета это командирская машина

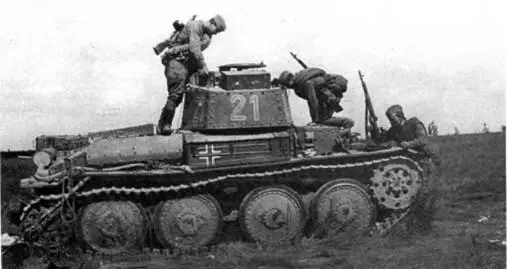

Рж.ЭВЦ) Ausf.G из состава 20-й танковой дивизии Вермахта. Восточный фронт, июль 1941 г.

После завершения боевых действий в Польше все легкие дивизии Вермахта переформировали в танковые. 3-я легкая дивизия стала В-й танковой, а 67-й танковый батальон развернули в 10-й танковый полк. Накануне Французской кампании (операций "Гелб") танки Pz,38(t) имелись в составе двух немецких танковых дивизий – 7-й и 8-й. По состоянию на 10 мая 1940 г в 7-й танковой дивизии насчитывалось 34 танка Pz.I , 68 Pz.II, 91 Pz,38(t). 24 Pz.IV и 8 Pz Bef,38(t) В 8-й танковой дивизии – 58

Pz.II, 116 Pz.38(t), 23 Pz.IV и 15 Pz Bef.38(t) За время Французской камлании потери 7- й и 8-й танковых дивизий в чехословацких боевых машинах составили 54 единицы, из них шесть танков были потеряны безвозвратно.

В апреле 1941 г. танки Pz.38(t) 8-й танковой дивизии приняли участие в операции "Марита" – нападении на Грецию и Югославию. Дивизия наступала с территории Австрии и Венгрии и действовала в основном в Хорватии, население которой встречало немцев как освободителей Окончание боев на Балканах, последовавшее 27 апреля после капитуляции Греции, 8-я танковая встретила в Сараево. За время операции дивизия потеряла семь танков.

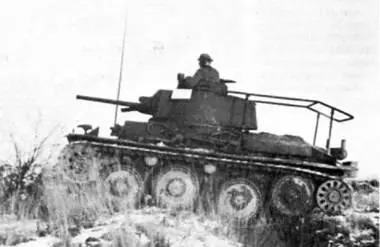

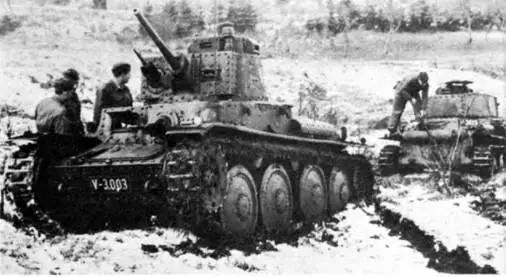

Вверху – командирский танк Pz.Bef.38(t). Слева – танки Pz.38(t) Ausf.S словацкой армии во время тактических занятий

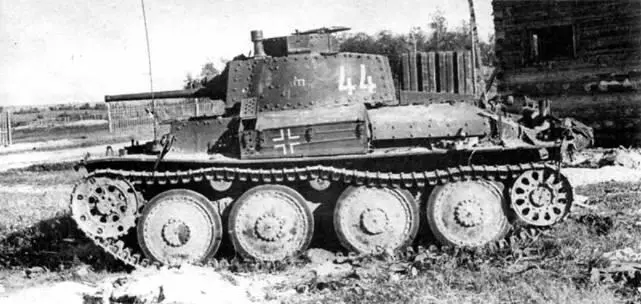

Красноармейцы осматривают подбитый танк Pz.38(t) Ausf.G. Июль 1941 г.

В операции "Барбаросса" принимали участие 17 немецких танковых дивизий. Шесть из них были вооружены чехословацкими танками: 6-я танковая – Pz.35(t), остальные – Pz.38(t). Pz.38(t) составляли 17% (660 единиц, включая командирские) танкового парка Германии того периода. Четыре танковых дивизии (7-я, 12-я, 19-я и 20-я) входили в состав 3-й танковой группы генерала Гота (группа армий "Центр"), 8-я танковая действовала в составе 4-й танковой группы генерала Гёпне- ра (группа армий "Север"). Общие же потери Вермахта в танках Pz.38(t) за 1941 г. составили 796 единиц.
