Юрий Апальков - Противолодочные корабли Часть 2 Малые противолодочные корабли

Малый противолодочный корабль пр. 11451 (шифр «Сокол») спроектирован в период с 1981 г. по 1984 г. Зеленодольским ПКБ под руководством Е.И. Овсиенко, на базе пр. 1141 (Александр Кунахович). 15*В отличие от прототипа он имеет усиленное артиллерийское вооружение, новую ОГАС и иные главные механизмы. МПК предназначен для борьбы с подводными лодками в прибрежной зоне. После вызова в район обнаружения подводной лодки противника он должен осуществлять циклический поиск при помощи ОГАС. По мнению специалистов пр. 11451 являлся самым эффективным кораблем ПЛО для Черноморского театра. Обладая высокой скоростью (в несколько раз превышающую скорость ДЭПЛ в подводном положении) он оснащен гораздо более эффективной, чем у любого вертолета, в том числе и зарубежного, ГАС с опускаемой антенной. Однако, использование этой ГАС на сильном волнении оказалось весьма проблематичной (из-за значительной бортовой качки корабля «на стопе»).

Корпус и надстройки изготовлены из легких сплавов. Использование оружия возможно при волнении моря до пяти баллов. Изначально предполагалось построить крупную серию таких кораблей, однако до распада СССР в строй вошли только два из них.

15* Был построен на Зеленодольском ССЗ в 1977 г. как опытный МПК на подводных крыльях. 24.06.1991 г. его вывели из боевого состава флота и в 1996 г. разобрали на металл.

МПК-215 (зав. № 501). ПО «Море» (г. Феодосия): 17.04.1982 г.; 8.08.1987 г.; 31.12.1987 г.

Входил в состав ЧФ. В 2000 г. корабль исключили из боевого состава флота и передали ОРВИ для утилизации. До середины 2002 г. в Севастополе он был разобран на металл.

МПК 220 (зав. № 502). ПО «Море» (г. Феодосия): 12.05.1984 г.; 20.08.1990 г.; 30.12.1990 г.

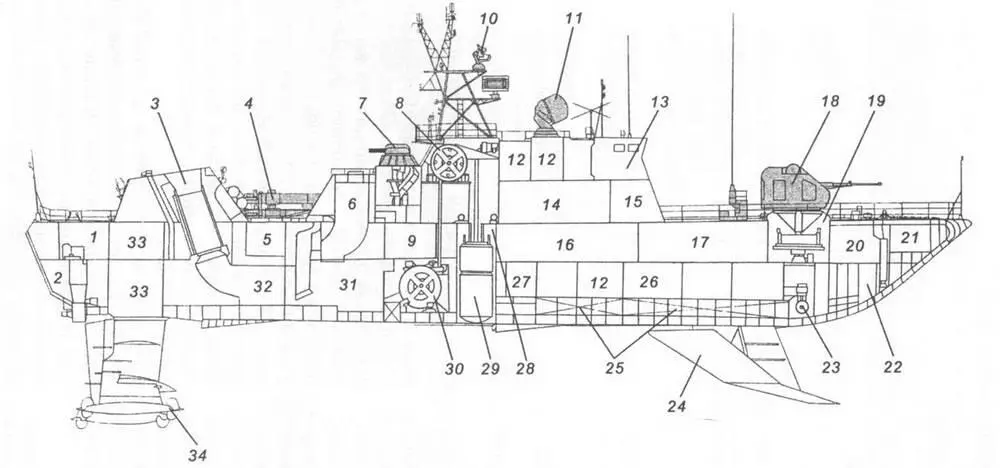

Продольный разрез МПК пр. 11451:

1 – верхнее румпельное отделение; 2 – нижнее румпельное отделение; 3 – газоходы; 4 – 533-мм ТА ТР-224; 5 – турбинное отделение; 6 – шахта воздухозаборника; 7 – 30-мм АУ АК-630М; 8 – помещение тросоукладчика ПОУ ГАС «Звезда М1-01»; 9 – ПЭЖ; 10 – АП РЛС «Рейд»; 11 – АП РЛС СУАО «Вымпел»; 12 – посты РТВ и выгородки высокочастотных блоков; 13 – ходовая рубка; 14- ГКП; 15 – помещение ПЗРК «Игла»; 16- коридор и кубрики личного состава; 17 – коридор офицерских кают; 18 – 76-мм АУ АК-176; 19 – подбашенное отделение 76-мм АУ АК-176; 20 – шпилевое отделение и шкиперские кладовые; 21 – форпик; 22 – цепной ящик; 23 – подруливающее устройство; 24 – подводное крыло; 25 – топливные цистерны; 26 – посты гидроакустиков; 27 – гиропост; 28 – шахта антенны ГАС «Звезда М1-01»; 29 – антенна ГАС «Звезда М1-01»; 30 – лебедка ПОУ ГАС «Звезда М1-01»; 31 – энергоотсек (помещение генераторов); 32 – МО; 33 – редукторные отделения; 34 – колонки-стойки крыльевого устройства.

Входит в состав ЧФ. Предполагается, что корабль будет входить в боевой состав флота вплоть до 2011 г.

МПК-231 (зав. №503) ПО «Море» (г. Феодосия): 1989 г.; – . 28.07.1994 г. из-за отсутствия финансирования достройку почти готового корабля прекратили. Его исключили из состава флота РФ. 21.11.1994 г. корпус МПК-231 передали правительству Украины. Корабль переименовали в Луганськ (борт. № U-203). В настоящее время катер продолжает находиться на стапеле. Его дальнейшая судьба не определена. По некоторым данным, постройку МПК-231 завершили и предполагается продать его правительству РФ.

– (зав. №504) ПО «Море» (г. Феодосия): 1990 г.; – ; – .

28.07.1994 г. из-за отсутствия финансирования достройку корабля прекратили при технической готовности 60%. Его исключили из состава флота РФ и передали правительству Украины. Корабль переименовали в Львів (борт. № U-201). В настоящее время катер продолжает находиться на стапеле. Его дальнейшая судьба не определена.

Основные тактико-технические элементы

Водоизмещение, т:

– стандартное 420

– полное . 475

Главные размеренна, м:

– длина наибольшая (по KBJI) . 56,1 (49,5)

– ширина наибольшая 10,2 (8,74)

– осадка при полном водоизмещении 16* . 2,2

Экипаж, чел. (в том числе офицеров) 36 (5)

Автономность по запасам провизии, сут 10

Главная энергетическая установка:

– тип дизельная

– количество х тип ДД

(суммарная мощность, л. с.) . 2 х М-507 (20 000)

– количество х тип движителеи 2 х ВФШ

– количество х тип (мощность источников тока ЭЭС, кВт) . 1 х ДГ

(200) + 1 х ДГ (100)

Скорость хода, уз:

– полная . более 32

– экономическая . 14

Дальность плавания ходом 14 уз, мили . 1600

Вооружение:

Зенитный ракетный комплекс:

– наименование «Стрела-3»

– количество ПУ х направляющих (тип ПУ) 1x4 (ПЗРК)

– боезапас . 16 ЗР

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 1 x 1 – 76/60 (АК-176М)

– боезапас . 208 выстрелов

– количество АУ х стволов (тип АУ) 1x1- 30-мм (АК-630М)

– боезапас . 2000 выстрелов

– СУАО «Вымпел» (MP-123)

Противолодочное:

– количество ТА х труб (тип ТА) . 4 x 1 – 400-мм

(палубные неповоротные)

– боезапас . 4 торпеды СЭТ-40

– количество РВУ х стволов (тип РВУ) . 2x5 – 123-мм (РБУ-1200М)

– боезапас . 40 РГБ-12

– количество кормовых бомбосбрасывателей . 2

– боезапас . 12 ГБ ББ-1

– СУО «Гром»

Радиоэлектронное:

– PJIC обнаружения НЦ и ВЦ Рейд» (МР-220)

– PJIC навигационная . «Кивач-2»

– комплекс средств РЭБ «Вымпел-Р2»

– количество ПУ х труб (тип ПУ) СППП 2 х 16 – 82мм

(ПК-16)

– ГАК . «Бронза» 17*

16* Без обтекателя ГАС.

17* С подкильной и опускаемо-буксируемой антеннами.

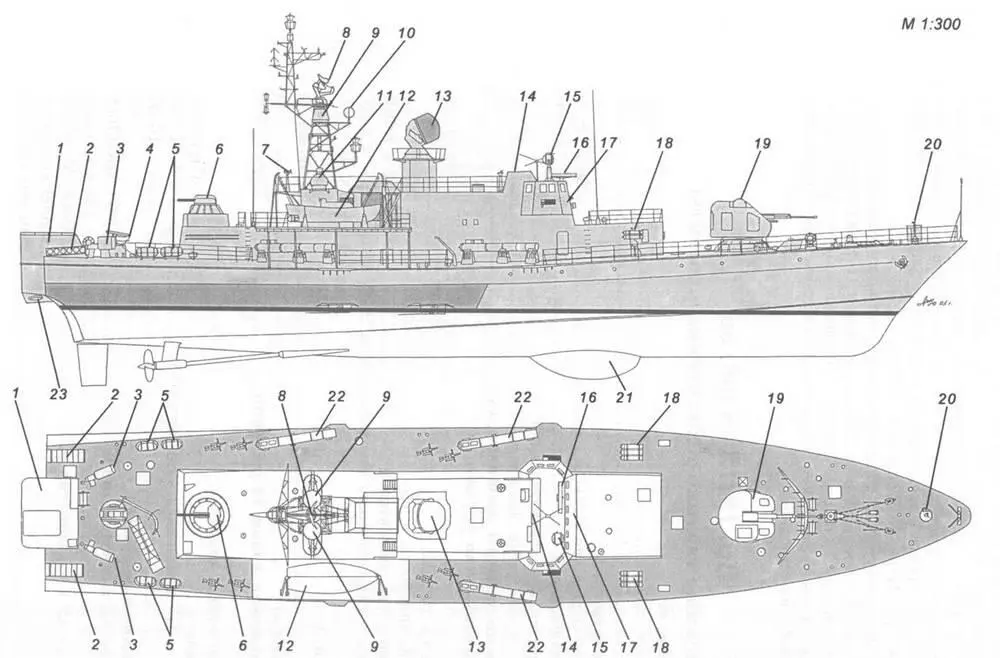

Схема наружного вида МПК пр. 12412:

1 – ангар рабочего тела и ПОУ опускаемо-буксируемой антенны ГАК «Бронза»; 2 – бомбосбрасыватель с шестью глубинными бомбами ББ-1; 3 – ПУ СППП ПК-16; 4 – ПУ ПЗРК «Стрела-3»; 5 – спасательные плотики ПСН-6; 6 – 30-мм АУ АК-630М; 7 – визирная колонка СУАО «Вымпел»; 8 – АП РЛС «Рейд»; 9 – приемная антенна комплекса средств РЭБ «Вымпел-Р2»; 10 – АП радиопеленгатора; 11 – передающая антенна комплекса средств РЭБ «Вымпел-Р2»; 12 – моторный катер; 13 – АП РЛС СУАО «Вымпел»; 14 – ходовой мостик; 15 – 45-см прожектор; 16 – АП РЛС «Кивач-2»; 17 – ходовая рубка; 18 – РБУ-1200М; 19 – 76-мм АУ АК-176; 20 – противодиверсионный гранатомет МРГ-1; 21 – подкильная антенна ГАК «Бронза»; 22 -400-мм ТА; 23 – шахта опускаемо-буксируемой антенны ГАК «Бронза»!

Малые противолодочные корабли пр. 12412 (шифр «Молния-2») разработаны ЦМКБ «Алмаз» под руководством Е.И. Юхнина на базе ракетного катера пр. 1241 («Молния»). Отличаются от него составом вооружения, энергетической установкой, обводами корпуса и формой надстроек. Они предназначены для борьбы с подводными лодками в закрытых морях (Балтийском и Черном) и охраны водного района. Корпус гладкопалубный, стальной, разделен водонепроницаемыми переборками на девять отсеков. Надстройки выполнены из легких сплавов. На некоторых кораблях, для действий на мелководье, устанавливалась вертолетная ГАС «Ока». Контейнер с лебедкой и рабочим телом размещается за надстройкой с правого борта у среза ПУ ПЗРК. Всего в период с 1980 по 1988 гг. на Ярославском ССЗ и во Владивостокском ССЗ для отечественных заказчиков (ВМФ и МЧПВ) было построено 36 МПК пр. 12412 различных модификаций. Причем из них не менее 20 единиц вошло в состав МЧ ПВ КГБ СССР. Кроме того, восемь катеров, строившихся по пр. 1241ПЭ (с PЛC «Позитив-Э» вместо РЛС «Рейд» и без комплекса средств РЭБ «Вымпел-Р2»), предназначались для иностранных заказчиков. Однако только пять из них были проданы за границу. Один катер не достроили, а два оставшихся – передали МЧ ФПС РФ.
