Юрий Апальков - Противолодочные корабли Часть 2 Малые противолодочные корабли

Используемые в таблице сокращения

КПУ – контейнерная ПУ; НКПУ – наводящаяся КПУ; РПУ – рельсовая ПУ; ПААГСН (ААГСН) – пассивно-активная (активная) акустическая головка самонаведения; ИНС – инерциальная система; ИКГСН – инфракрасная ГСН; РКМ – радиокомандная СУ; МГТ – малогабаритная торпеда.

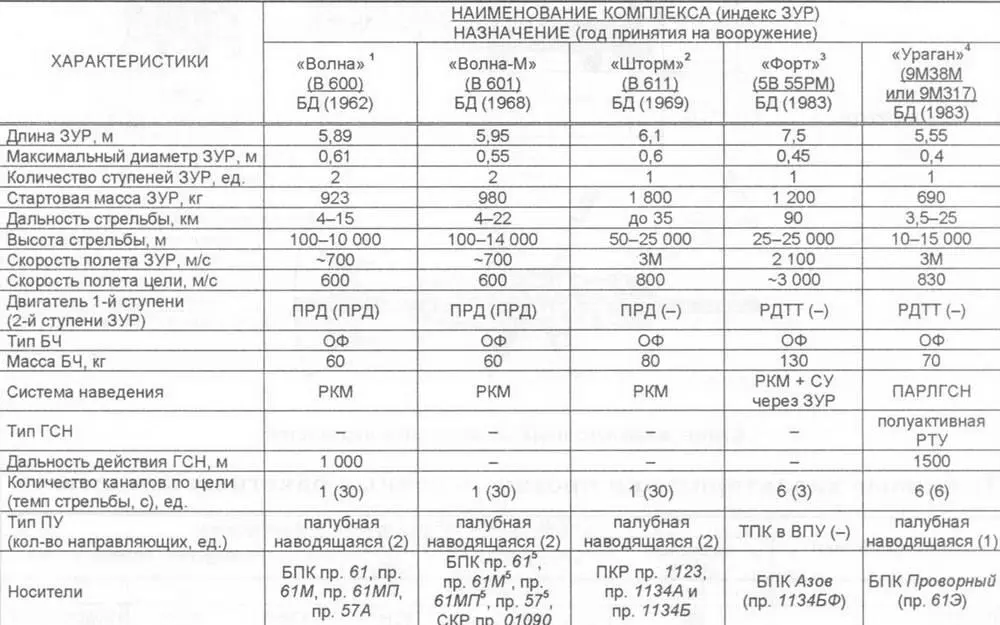

1 ЗРК «Волна» был создан на базе сухопутного ЗРК войск ПВО С-125 и постоянно модернизировался (помимо СУ, главным образом, в части ЗУР). В 1968 г. создана модификация В 601, в 1980 г. – В 601М. У принятой на вооружение в 1976 г. модификации ЗРК «Волна-П» была усилена помехозащищенность. Проводимые модернизационные работы позволили не только увеличить дальность стрельбы, но и обеспечить поражение низколетящих воздушных и надводных целей в условиях РЭП, что дало основание классифицировать этот ЗРК как универсальный. Модификация ЗРК «Волна-Н» (на вооружение не поступала) могла использовать ЗУР В 611 «Шторм».

2 Изначально создавался специально для ВМФ с возможностью поражения надводных целей как УЗРК.

3 ЗРК «Форт» (С-300Ф) создан на базе комплекса войск ПВО С-300. В нем впервые в мире реализован вертикальный старт ЗУР из ТПК в ВПУ, использована помехозащищенная многоканальная СУ, способная одновременно сопровождать 12 и обстреливать шесть целей и обеспечивать использование ЗУР для поражения надводных целей.

4 Корабельная часть СУ состоит из ЦП и прожекторов подсвета цели. Количество каналов по цели определяется количеством прожекторов подсвета. Кроме того, в качестве целевого канала могут использоваться РЛС семейства «Фрегат». Экспортная модификация – ЗРК «Штиль».

5 Устанавливался в процессе модернизации кораблей.

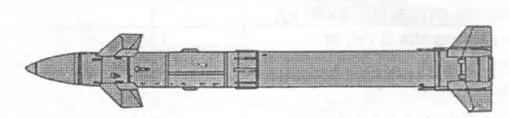

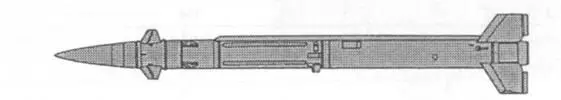

9М311 (ЗРАК «Кортик»)

9М330 (ЗРК «Кинжал»)

9МЗЗ (ЗРК «Оса-М/МА»)

9М38М (ЗРК «Ураган»)

5В 55РМ (ЗРК «Форт»)

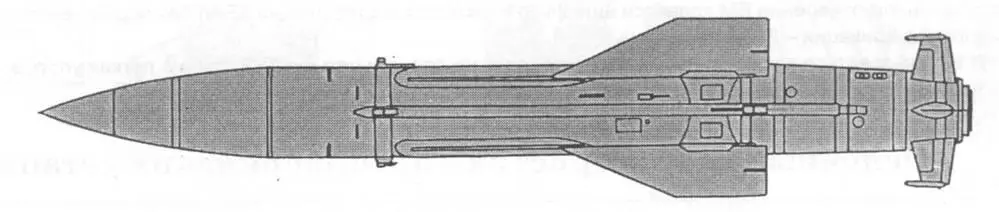

В 611 (ЗРК «Шторм»)

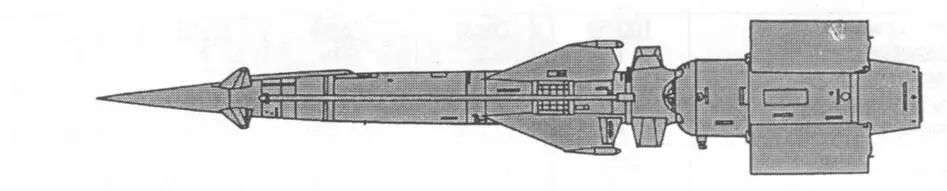

В 600 (ЗРК «Волна»)

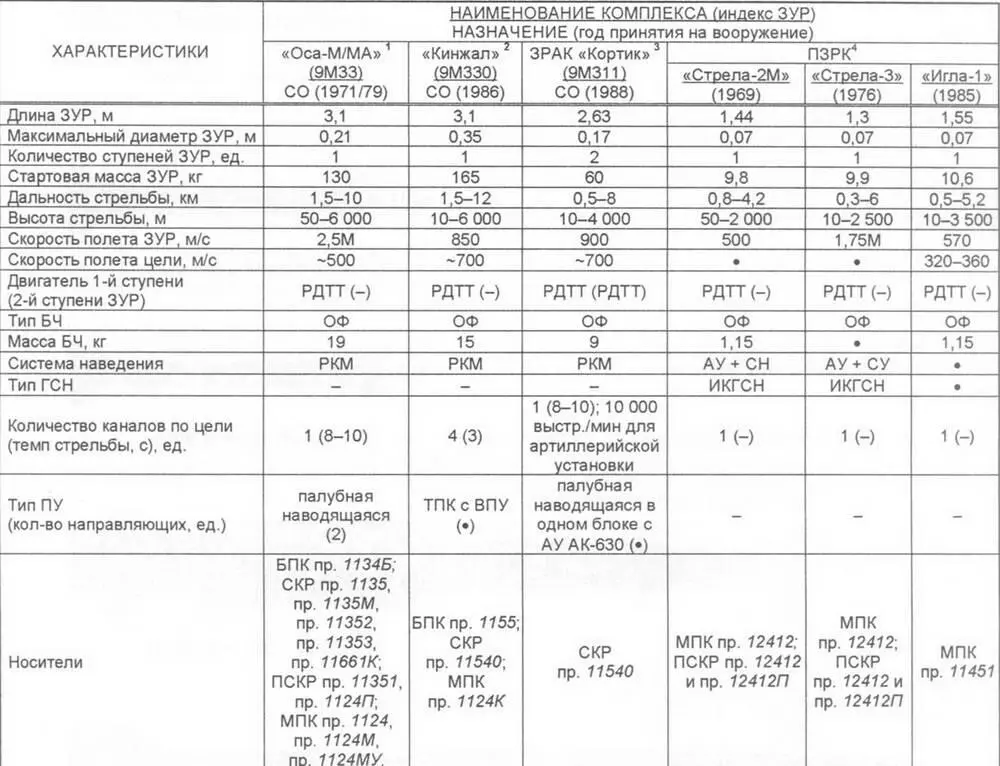

1 Разрабатывался по единым требованиям ВМФ и сухопутных войск. Блок СУ и АУ включает радиолокационные станции наведения ЗУР и кругового обзора для обнаружения ВЦ в ближней зоне.

2 В ЗРК «Кинжал» использованы принципиальные схемные решения ЗРК «Форт» (наличие многофункциональной РЛС, старт ЗУР из ТПК в ВПУ барабанного типа). Целеуказание может быть получено от любой корабельной РЛС обнаружения ВЦ.

3 Создан на базе зенитной самоходной установки 2С6М «Тунгуска». В ЗРАК вместо 30-мм армейских автоматов использованы артиллерийская установка АК-630 и новая СУ с радиокомандным наведением ЗУР. Нормальная комплектация включает один МУ и от одного до шести БМ. Каждый БМ включает две пакетные ПУ на восемь боеготовых ЗУР и две 30-мм АУ. В подбашенном отделении БМ хранятся еще 24 ЗУР (имеется модификация ЗРАК без подбашенного хранения ЗУР). Экспортная модификация – ЗРАК «Каштан».

4 Могут использоваться как со специальных установок на две или четыре ЗУР, так и с легких упоров. Общая масса ПЗРК составляет от 15 кг («Стрела-2М») до 17 кг («Игла-1»).

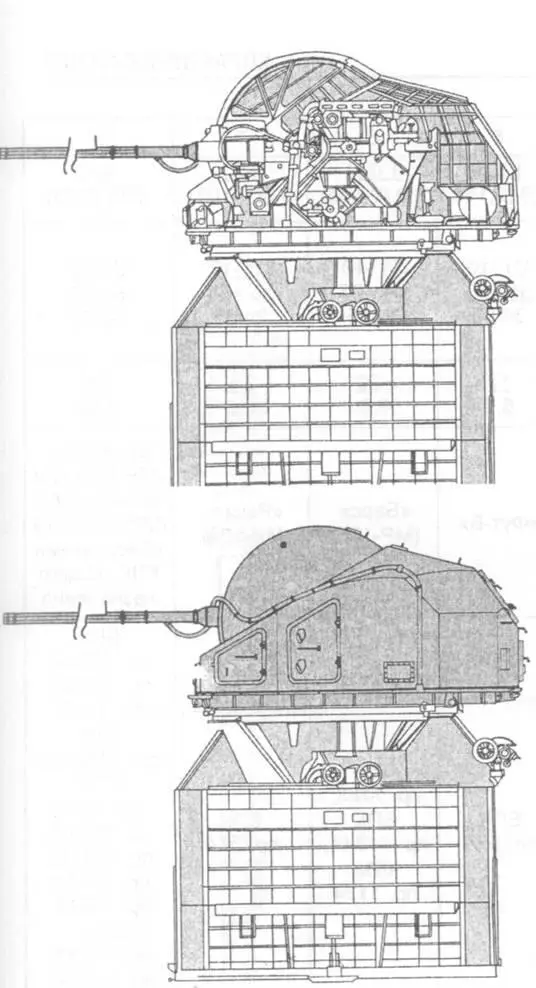

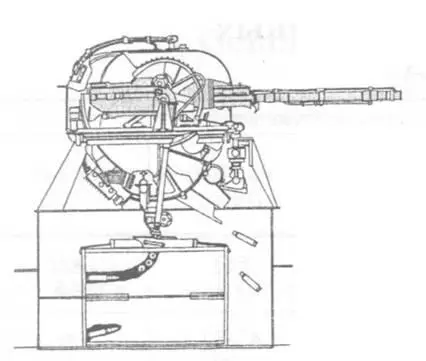

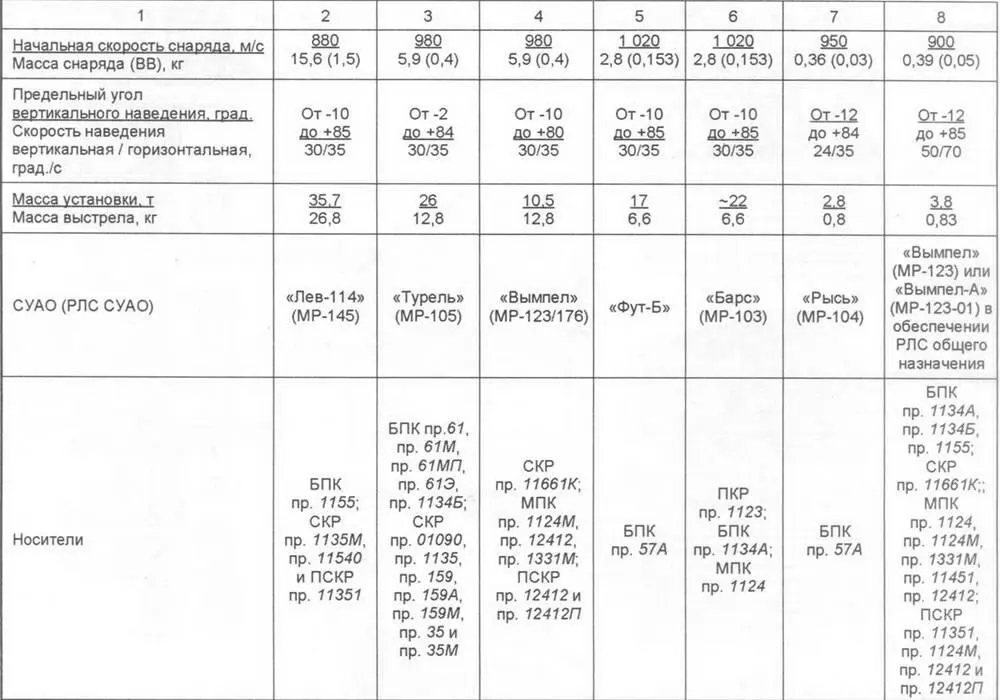

АК-725

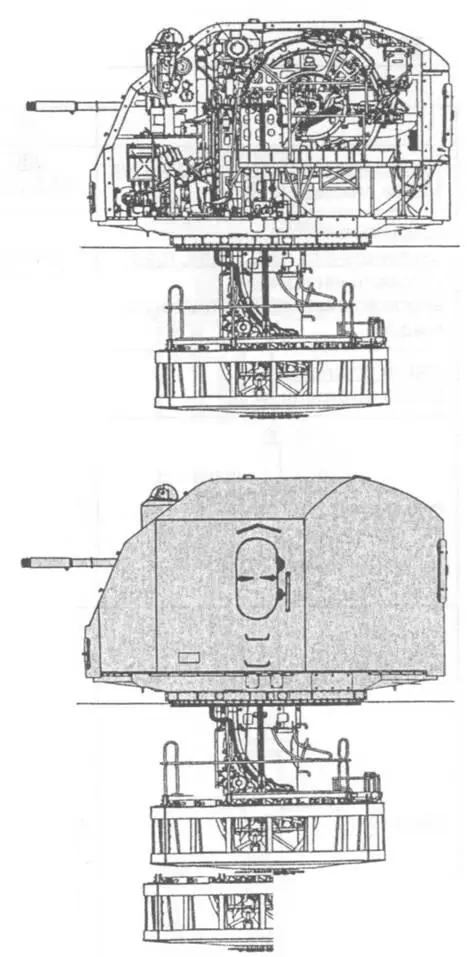

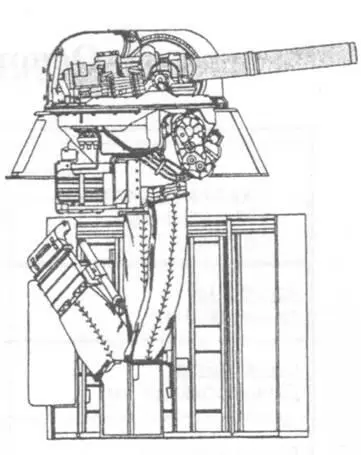

АК-176

АК-726

АК-230

АК-630

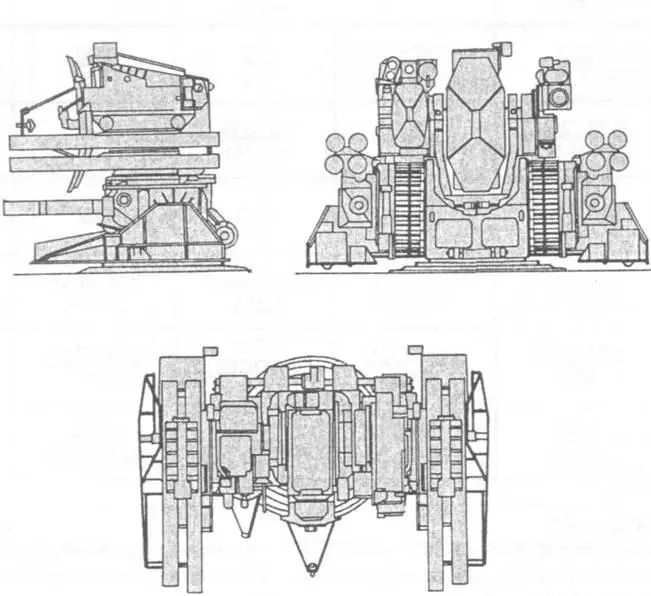

ЗРАК «Кортик»

Используемые в таблице сокращения:

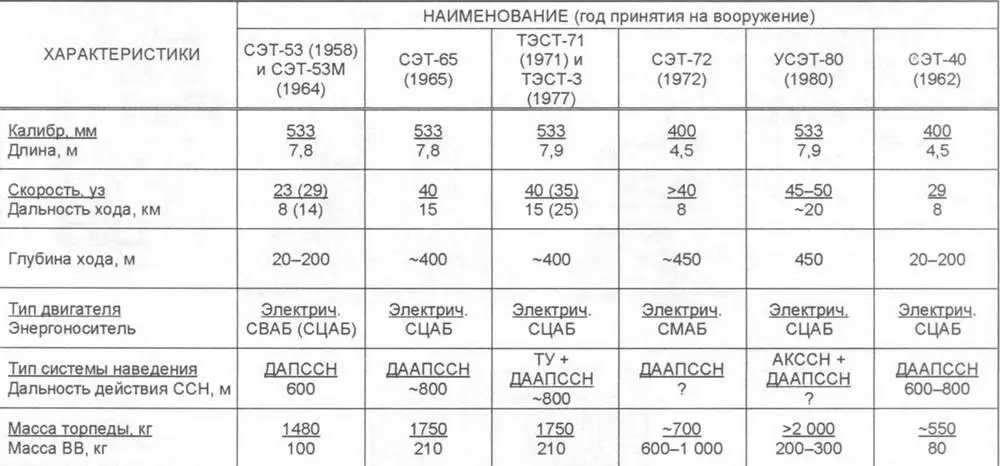

пассивная ССН; ДАПССН – двухплоскостная АПССН; ДААПССН – двухплоскостная акустическая активно-пассивная ССН; АКССН – акустическая с наведением на кильватерную струю; ТУ – телеуправление; СВАБ – свинцово-кислотная АБ; СЦАБ – серебряно-цинковая АБ; СМАБ – серебряно-магниевая АБ.

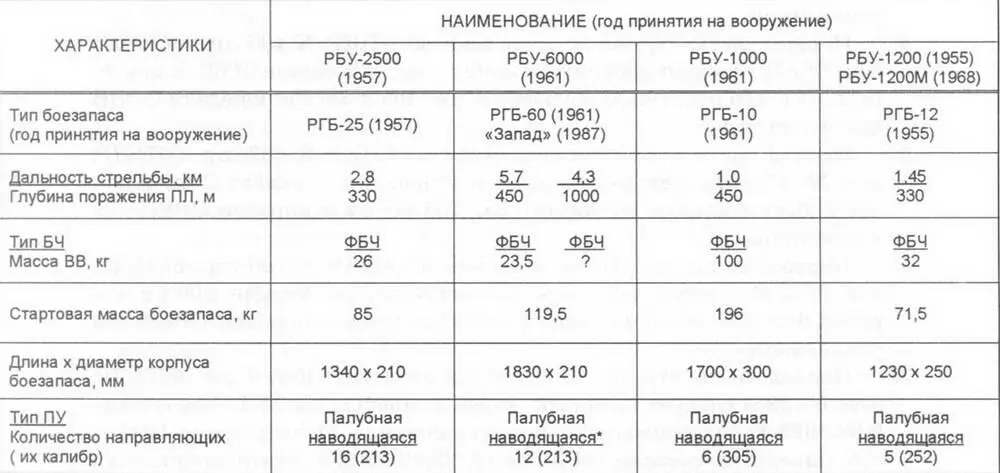

РБУ-2500

РБУ-6000

РБУ-1000

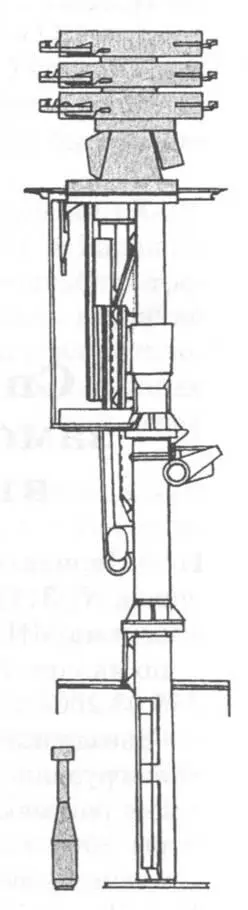

* ПУ оснащена комплексом автоматизированных устройств подачи, загрузки разгрузки РГБ. На ПКР пр. 1123 этот комплекс был полностью автоматическим, что позволило сократить до 15 сек (против 35 сек у стандартных ПУ) цикл подачи и заряжания каждой бомбы.

1. Первая часть, стр. 20: к сведениям об АПКР К-447 (пр. 667В, зав. № 311) следует добавить: второй средний ремонт корабль прошел на МП «Звездочка» (г. Северодвинск) в период с августа 1991 г. по январь 1993 г. В августе 2003 г. он прибыл на МП «Звездочка» и 5.03.2004 г. был исключен из боевого состава флота, и передан МП «Звездочка» для утилизации. По состоянию на июнь 2004 г. с АПКР выгрузили все оборудование и механизмы. Его корпус ввели в док для разделки на металл, которую предполагается завершить к октябрю 2004 г. В 1995 г. лодку переименовали в Кисловодск. Всего за время эксплуатации К-447 выполнила 28 автономных походов.
