Михаил Свирин - Танковая мощь СССР часть I Увертюра

Вес танка должен был составлять 12 т, но, поскольку изготовление его производилось без необходимых расчетов, масса изготовленного образца превысила 20 т. В качестве силовой установки пла нировалось установить два двигателя от Т-19 (100 л.с.) или два двигателя «Геркулес» (106 л.с.). Однако ввиду тою, что вес танка превысил 20 т, он утратил возможность движения на колесах. Да и мощности двигателей уже было недостаточно для достижения расчетной скорости в 30-35 км/ч.

Изобретатель провел ряд опытов по оборудованию танка для переправы водных преград по дну, но кроме опытов и общих деклараций ничего сделано для этого не было.

Н. Дыренков первоначально обещал изготовить танк Д-4 трехбашенным с вооружением из 45-мм пушки обр. 1925/30 гг. и 7,62-мм пулемета в каждой башне, а также 2 дополнительных 7,62-мм пулеметов в корпусе, но ввиду перегрузки танка одна его башня была исключена.

Корпус танка собирался из листов конструкционной стати толщиной 20 мм, 13 мм и 8 мм на каркасе из уголков. В кормовой части корпуса располагалось моторно-трансмиссионное отделение, в котором были установлены два двигателя «Геркулес» с единой системой охлаждения, подобной системе охлаждения трактора «Коммунар».

Но эффективность этой системы оказалась крайне низкой. Питать двигатели планировалось от единой системы питания самотеком, но отработана эта система не была.

Ходовая часть танка состояла из движителя автомобильного типа (два ведущих и два управляемых колеса), смонтированной на «внешнем контуре танка», гусеничного движителя с винтовыми домкратами, предназначенными для опускания и поднимания гусеничных цепей, а также движителя железнодорожного типа, расположенного под днищем танка и состоявшего из скатов малого диаметра.

Наибольшую сложность представлял гусеничный движитель. Он состоял из шести опорных катков большого диаметра с двенадцатью полуэллиптическими рессорами автомобильного типа, смонтированных на подъемном мостике, привод к которому осуществлялся от червячных пар. Кроме того, в состав гусеничного движителя входили два ведущих колеса кормового расположения и два направляющих колеса с механизмом натяжения. Сборные гусеничные траки соединялись в цепь при помощи тросов.

После рассмотрения танка Д-4 и неудачной попытки вывести его на испытания Н. Дыренков переключился на работы по созданию нового танка Д-5, в котором планировал учесть все недостатки предшественника. Но из-за того, что масса нового танка уже составляла 25 т, изобретатель отказался от колесного хода, оставив только железнодорожный и гусеничный движители. Новый танк должен был оборудоваться уже двигателем М-5 с системой питания и охлаждения по типу танка Кристи, системой преодоления глубоких бродов по дну. Вооружение нового танка планировалось мощным – из двух 76,2-мм орудий вместо 45-мм в двух башнях. Особенностью установки орудий было то, что перед преодолением водных рубежей они могли быть втянуты в башню, после чего орудийная амбразура герметично закрывалась крышкой. Обещал также изобретатель и усилить бронирование танка до 30-35 мм, что сделать в условиях большой перегрузки было проблематично.

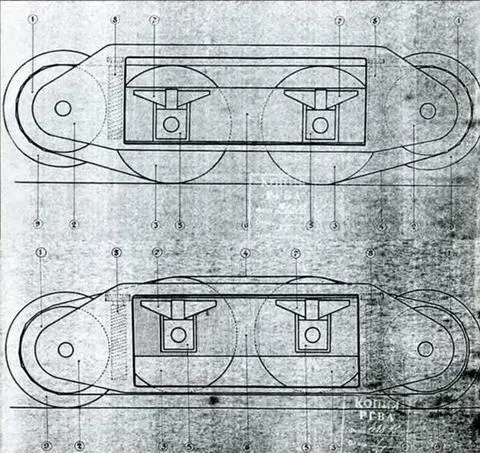

Схема перехода танка Д-4 с гусеничного хода (вверху) на колесный (внизу)

Но чтобы изготовить этот танк, требовались средства, а их в условиях финансового дефицита при планируемом «форсированном выпуске бронетанковой техники для РККА» требовалось добыть на самом высоком уровне. Поэтому с 25 октября 1931 г. по приказу заместителя председателя РВС СССР Тухачевского специально назначенная комиссия занялась «проверкой расчетов и оценки конструкций танков Д-4, Д-5 и Д-38». 18 ноября 1931 г. комиссия предъявила отчет, в котором. в частности, говорилось:

«Специальная Комиссия в составе председателя т. БОКИС – На- чальник ТУ УММ, и членов: т. . 1ЕБЕДЕВА -Председателя НТК УММ, ДЕРЕВЦОВА -Начальника УСУ УММ, тт. БЕТУНОВА, БРАВЕРМАН и РОЖКОВА, членов НТК УММ. m ГИНЗБУРГ Нач. КБ № 3 ОРНО, т. ЗАСЛАВСКОГО – Зам нач. КБ №3 ОРПО, т. ИВАНОВА – пом начальника К Б № 3 ОРПО, т СИМСКОГО – Нач. ГКБ Завода Большевик, т. ТОСКИ НА – Нач. Т2 ГХПЗ, организованная согласно при- казания Зам. Председателя РВС СССР т. ТУХАЧЕВСКОГО, после рассмотрения чертежей, расчетов по машинам Д-4, Д-5 и Д-38, а также после ознакомления с макетом машины Д-5 и с макетом боевого отделения машины Д-38 и после доклада и разъяснений по указанным машинам конструктора их т. ДЫРЕНКОВА пришла к следующим выводам:

1. Конструкция танка Д-4, имеющего колесный, гусеничный и жел. дор. ход и подводную проходимость, предложенная т. ДЫРЕНКОВЫМ, фактически в данный момент не существует, так как в процессе разработки машины выяснилась не-возможность применить автомобильный колесный ход и использовать два мотора Геркулес, мощностью 106 сил.

2. Комиссия констатирует, что тов. ДЫРЕНКОВ с заданием по конструированию танка Д-4 не справился и был вынужден на основе своей конструкции Д-4 приступить к разработке и постройке нового танка Д-5 с мотором М-17 мощностью 500л.с. В конструкции оставлены: гусеничный и железно-дорожный ход и

подводная проходимость. Автомобильный колесный ход, запроектированный для машины в 12 тонн, снят за невозможностью его выполнения для машины Д-5 весом 25 тонн.

3. Конструкция танка Д-5, предусматривающая изжитие дефектов и конструктивных неполадок, выявленных т. ДЫРЕНКОВЫМ во время работы с танком Д-4\ имеет, по мнению Комиссии. следующие крупные недостатки:

а/ Носовая часть корпуса неудачна, так как вследствие наличия больших мертвых пространств наблюдение за дорогой затруднительно для водителя.

б/ Расположение вооружения данного класса машины/тип ДД/не дает возможность удовлетворительно использовать мощность установленного вооружения.

в/ В машине Д-5 поверхность охлаждения радиатора взята избыточной против Кристи и поставлен более мощный вентилятор. Однако, по мнению комиссии, надежность охлаждения не является достаточно обеспеченной, так как затрудненные проходы потоков воздуха потребуют специальный мощный вентилятор повышенным давлением, что трудно осуществимо в отведенных для него габаритах.

Танк Д-4 (ДРС) сбоку, 1931 г.

г/ Трансмиссия, состоящая из двух коробок скоростей, имеет избыточный запас прочности в своих основных деталях, комиссия считает эту конструкцию нецелесообразной и полагает, что обычная конструкция коробки скоростей даст значительную экономию в размерах машинного отделения, а, следовательно, и в весе танка.
