Днище корпуса собиралось из нескольких листов и имело посередине корытообразное углубление. Для слива масла из картера двигателя, коробок передач в днище были сделаны два отверстия, закрываемые навинтными пробками.

Для буксировки на корпусе танкетки на верхнем, наклонном листе трансмиссионного отделения была приклепана специальная петля, а в кормовой части на машинах последнего года выпуска – буксирная рама с петлей. Рама крепилась к бортам корпуса танкетки с помощью двух косынок. К бортам корпуса перед патронными ящиками крепились грязевые щитки, предохранявшие экипаж от забрызгивания грязью и снегом. На танкетках последнего года выпуска были введены и кормовые грязевые щитки.

Вооружением Т-27 был 7,62-мм пулемет ДТ. На танкетках первого года выпуска он устанавливался на специальном лафете, обеспечивавшем вертикальное наведение пулемета и связанном с педалью подъема. На танкетках последующих выпусков установка ДТ производилась во фланце, обеспечивавшем более удобное наведение, а также лучшую защиту стрелка от пуль и осколков.

Двигатель Т-27 – четырехтактный четырехцилиндровый двигатель «Форд-АА» («ГАЗ-АА») жидкостного охлаждения мощностью 40 л.с. с карбюратором типа «Форд- Зенит». Пуск двигателя осуществлялся с помощью стартера мощностью 0,9 л.с. (0,7 кВт) и вручную заводной рукояткой. Емкость топливного бака составляла 42 л, что обеспечивало запас хода машины по шоссе до 110 км.

Трансмиссия Т-27 заимствовалась у грузового автомобиля «Форд-АА» («ГАЗ-АА») и включала сухое однодисковое сцепление с накладками из феродо, четырехступенчатую КПП, простой дифференциал с колодочными тормозами и два бортовых редуктора.

Подвеска Т-27 – блокированная полужесткого типа. Состояла из шести тележек сдвоенных опорных катков. Упругим элементом подвески являлись листовые рессоры.

В гусеничном движителе применялись опорные катки с наружной амортизацией, ведущие колеса цевочного зацепления и мелкозвенчатая гусеничная цепь. Ширина трака составляла 150 мм.

Электрооборудование машины с напряжением бортовой сети 6 В было выполнено по однопроводной схеме. В качестве источников электроэнергии использовались аккумуляторная батарея 3CT-V емкостью 80 А. ч, а также динамо мощностью 200 Вт.

Производство Т-27

Первые 45 серийных танкеток выпустил в 1931 г. завод «Большевик», после чего ее выпуском уже ведали заводы № 37 (бывший 2-й автозавод ВАТО) и ГАЗ. Серийный выпуск Т-27 продолжался в течение 1931-1934 гг., когда ее в системе вооружения на 2-ю пятилетку полностью заменили плавающие танки.

Всего армия получила 3295 танкеток Т-27, которые быстро превратились в учебные машины, так как их реальные боевые возможности оказались чрезвычайно низкими.

В конце 1930 г. на английской фирме «Виккерс» был разработан проект малого плавающего танка. Его прототип, изготовленный в начале апреля 1931 г., прошел успешные испытания на реке Темза близ Челси и с большой помпой был показан представителям прессы.

Танк имел герметичный корытообразный корпус с бальсовыми поплавками по бортам и малую башню, вооруженную пулеметом, заимствованную у 6-тонного танка Мк А фирмы «Виккерс».

Подвеска танка, блокированная, была заимствована у легкого 3-тонного трактора той же фирмы, разработанного в 1929 г. В качестве упругих элементов использовались четверть-эллиптические листовые рессоры. Ведущие колеса располагались впереди танка, направляющие колеса лежали на земле сзади.

На танке был установлен легкий катерный мотор «Медуза» (Maedows EST) довольно большой мощности (около 90 л.с.), что позволяло танку массой 2,75 т развивать скорость по дороге до 50 км/ч, а на плаву в отсутствии течения, волн и ветра – до 9 км/ч.

В ходе усовершенствования танка в его конструкцию был внесен ряд изменений, и в сентябре 1931 г. фирма « Виккерс» изготовила два образца танков, различавшихся конструкцией винтов и рулей.

Поскольку военное министерство Великобритании отказалось от закупки амфибий для оснащения армии, фирма «Виккерс» начала проводить активную реклам ную кампанию по продвижению нового технического средства в страны «второго мира».

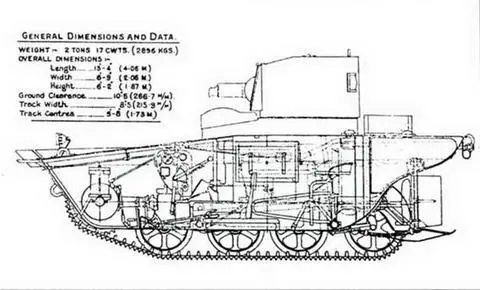

Компоновка амфибии фирмы «Виккерс», 1930 г.

Плавающий танк Т-33 «Селезень», ОКМО, 1932 г.

Среди стран, заинтересовавшихся танком, был и СССР. 5 февраля 1932 г. УММ через представителя фирмы «Аркос» (All Russian Cooperative Society Limited) Сквирского сделало заказ фирме «Виккерс» на 8 плавающих танков. Переговоры прошли быстро, и уже в июне 1932 г. первые два танка были отправлены в СССР.

Однако вопреки вполне логичному предположению о том, что отечественные плавающие танки были скопированы с «Виккерсов- амфибий», когда британские амфибии только грузились для отправления в нашу страну, в СССР уже были построены плавающие танки трех типов – Т-33, Т-41 и Т-37.

« Селезень»

Проектирование разведывательных танков-амфибий в СССР началось еще осенью 1931 г., когда УММ РККА получило информацию об испытании в Великобритании амфибии фирмы «Виккерс». В ОКМО были доставлены от представителя «Аркос» все имеющиеся информационные материалы, в том числе: «Газет иностранных – 5 шт, фотографии – 4 шт, письмо тов. Сквирского с описанием нового танка – 1 шт». Никакими другими сведениями об английском танке-амфибии до начала проектных работ ОКМО не располагал.

Видимо, по полученным фотографиям конструкторы определили. что ходовая часть амфибии идентична ходовой части гусеничного трактора «Карден-Ллойд», закупленного в Великобритании в 1930 г. Поэтому компоновка и хо довая часть отечественного плавающего танка по теме «Селезень», была подобна компоновке указанного легкого трактора.

Опытный образец «Селезня» был готов в марте 1932 г. и сразу поступил на испытания. Внешне танк был похож на своего британского прародителя. Его корпус был изготовлен из неброневой стали. Двигатель АМО-3 мощностью 62 л.с. с системами питания и охлаждения размещался вдоль правого борта, а экипаж в составе командира танка и механика-водителя, сидящих в затылок друг другу, – вдоль левого борта.

Вооружение танка – 7,62-мм пулемет ДТ устанавливался во вращающейся башне, имеющей вверху откидной колпак со смотровыми щелями.

Движение танка на плаву осуществлялось при помощи трехлопастного винта и руля. В ходе испытаний танк развил скорость на дороге до 42 км/ч, а на плаву – 4 км/ч.
