Михаил Свирин - Танковая мощь СССР часть I Увертюра

Компоновка танка Т-26, 1932 г.

Клепка в нижней части корпуса была частой (говорили: «густой»), что имело целью сделать корпус в нижней части герметичным для прохождения бродов. Танки первых образцов имели даже специальные цинковые прокладки в нижней части корпуса между склепываемыми листами, но уже в 1932 г. эти прокладки были упразднены для удешевления конструкции.

На подбашенной коробке на шариковых опорах устанавливались две цилиндрические пулеметные башни, в каждой из которых располагалось по одному члену экипажа. Ввиду отсутствия полноценного проката борта башни тол шиной 13-мм до осени 1931 г. изготавливались из 11-мм листов.

Водитель танка традиционно для английских машин располагался в передней части отделения управления справа и мог покинуть свое место через откидную двустворчатую дверцу в лобовом листе.

Двигатель танка – карбюраторный, четырехцилиндровый, четырехтактный, воздушного охлаждения. с горизонтальным расположением цилиндров, имел максимальную мощность 90 л.с. при 2100 об./мин, и так же, как «Виккерс» Мк.Е., не имел никаких ограничителей оборотов, что приводило к его перегреву и обрыву клапанов при неосторожном обращении, особенно летом. Рядом с двигателем размещались бензобак емкостью 182 л. и бачок системы смазки емкостью 27 л. В системе охлаждения двигателя имелся также вентилятор, закрепленный над ним в специальном кожухе, проку от которого летом было мало. Для питания двигателя требовался лучше всего первосортный бензин марки не ниже «Грозненского». Впрочем, при необходимости двигатель можно было питать и бензином второго сорта, но при этом был риск возникновения детонаций до разрушения клапанного узла.

Силовая передача состояла из однодискового главного фрикциона сухого трения. Пятискоростная КПП, установленная в носовой части танка, соединялась с двигателем длинным карданным валом, проходившим по всему танку. Рычаг переключения скоростей размещался непосредственно на коробке.

Подвеска танка – блокированная. Состояла, применительно к каждому борту, из двух тележек, которые были взаимозаменяемы между собой, и состояли каждая из четырех обрезиненных опорных катков, соединенных балансирами, а также двух четвертьэллиптических листовых рессор и серьги, объединенных на оси. Ведущие колеса танка – литые, со съемными зубчатыми венцами, располагались впереди, а направляющие (ленивцы), с механизмами натяжения – сзади. Для разгрузки гусеницы на бортах располагались по четыре обрезиненных поддерживающих катка.

Гусеничная цепь танка цевочного зацепления – из литых стальных траков, соединенных пальцами.

Для тушения пожара в 1932-1933 гг. танк оборудовался од- ним-двумя съемными огнетушителями. Средств внешней связи на линейных танках не предусматривалось. Для отдания команд водителю первоначально устанавливалась «звуковая труба», вскоре замененная светосигнальным устройством.

Вооружение Т-26

Согласно спецификации танка «Виккерс 6-тонный» в каждом из образцов, заказанных СССР, должна была быть предусмотрена установка вооружения в виде одной полуавтоматической 37-мм пушки и пулемета или двух пулеметов.

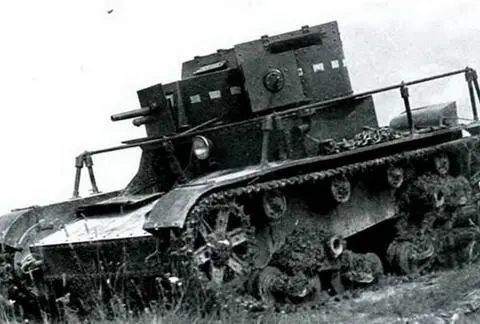

Танк Т-26 с пушечно-пулеметным вооружением и радиостанцией №7 на испытаниях, 1933 г.

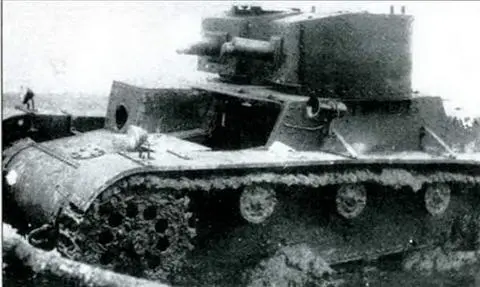

Опытный образец танка ТММ-1 на испытаниях весной, 1932 г.

Первые строящиеся Т-26 и создавались под установку 37-мм пушки Гочкиса 3-го образца или же пушки Сячинтова ПС-1 в правой башне. Также в серию пошли танки, имевшие вооружение из двух пулеметов ДТ. Пулеметы монтировались каждый в своей башне в шаровых установках и наводились плечевыми упорами. Для вращения башни вокруг оси и грубого наведения оружия в цель использовался одноступенчатый механизм поворота. Оптических приделов не было, хотя они и присутствовали на прототипе.

В конце 1932 г., ввиду принятия на вооружение пулемета ДТУ, танки начали выпускать с шаровыми установками, имеющими больший диаметр. Но поскольку ДТУ оказались сложными и вскоре производство их прекратилось, танки, оснащенные ими, оказались безоружными. так как шаровое яблоко ДТУ не позволяло использовать в нем ДТ. На этих танках в ходе модернизации в 1933 г. был полностью сменен лобовой лист башни, предназначенной для установки ДТУ. на лист с меньшим диаметром шарового яблока – под пулемет ДТ.

Радийные танки

17 марта 1932 г. приказом М. Тухачевского один Т-26 передавался в распоряжение Научно-испытательного института связи. Здесь шла работа по созданию специальных танковых средств связи.

Институтом была разработана специальная методика поддержания связи в танковых войсках и предложены приборы по ее реализации, вскоре принятые на вооружение. Согласно методике для связи танков на стоянках, в обороне и в городке каждый танк оборудовался специальным телефоном с кнопочным вызовом. Машина командира взвода вместо телефона имела мини-коммутатор на 6 абонентов. Для удобства прокладки кабеля в кормовой части танков устанавливалась специальная клеммная коробка, к которой делегаты связи должны были подсоединить двухпроводную линию от линейной машины к командирской или для подключения к телефонной сети стрелковых частей.

Для связи в движении ничего более простого, чем флажная сигнализация и сигнальные ракеты, придумано не было.

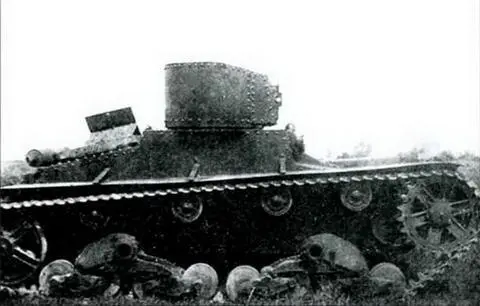

Опытный образец танка ТММ-2 на испытаниях. Лето 1932 г.

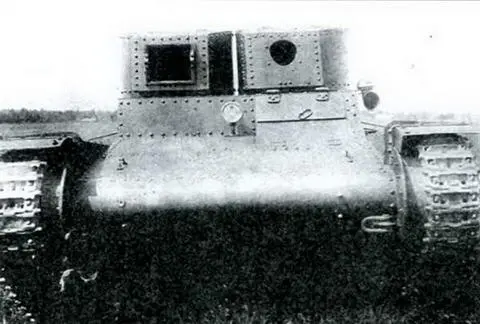

Опытный танк ТММ-2, вид спереди. Лето 1932 г.

Танки командира взвода и выше предполагалось оборудовать симплексной радиостанцией с дальностью связи до 10 км. В сентябре 1932 г. первые десять танков с опытной радиостанцией «№ 7Н › вышли на испытания. Все танки получили поручневые антенны, стойки крепления которых устанавливались на крыльях (грязевиках). Антенный ввод располагался в передней части крыши подбашенной коробки между башен. Испытания прошли успешно, и танк был официально с 1 января 1933 г. принят на вооружение. Но его серийное производство, судя по всему, развернуто не было.

Танк ММ

Несмотря на то что работы по доводке Т-19 улучшенного и танка ММ официально не замораживались. финансирование было выделено только на проект Академии ВАММ. Согласно уточненному ТЗ, академия занималась разработкой проектов сразу двух танков, отличавшихся трансмиссией, броне корпусом и вооружением.
