Внутренняя часть корпуса была разделена перегородками на четыре отделения: управления, боевое, силовое и трансмиссионное.

В отделении управления возле сиденья водителя размещались приводы управления силовой передачей, трансмиссией и щиток с приборами.

В боевом отделении находилось рабочее место командира танка, вооружение, приборы наблюдения, стеллажи для боекомплекта.

противопожарные средства и инструмент. Боевое отделение было изолировано от силового глухой перегородкой с шиберами.

В силовом отделении размешались карбюраторный двигатель «Либерти» (или М-5), радиаторы, маслобак и аккумуляторная батарея. От трансмиссионного отделения оно отделялось разборной перегородкой с вырезом для вентилятора.

В трансмиссионном отделении устанавливалась перегородка для крепления кронштейна коробки передач.

Башня танка – цилиндрическая, клепаная, была смещена задней частью назад на 50 мм. Спереди сверху башня была скошена. Под скосом на боковой стенке имелись амбразура для установки либо 37-мм пушки, либо 7.62-мм установки ДТ-2 и шаровая амбразура для пулемета.

Вооружение. Как уже отмечалось выше, основным вооружением танка БТ-2 была 37-мм пушка Б-3 (5К), устанавливаемая в подвижной бронировке. Угол возвышения +25 град., склонения -8 град. Пушка позволяла вести огонь осколочными снарядами на дальность до 2000 м с боевой скорострельностью до 12 выстрелов в минуту. Начальная скорость осколочных снарядов составляла 710 м/с. бронебойных – 700 м/с. Вспомогательным вооружением танка являлся 7,62-мм пулемет ДТ, смонтированный в отдельной шаровой установке справа от пушки. Наведение пушки и пулемета в вертикальной плоскости производилось плечевым упором, а поворот башни в горизонтальной плоскости осуществлялся с помощью планетарного механизма поворота с ручным приводом. Для прицельной стрельбы использовался телескопический прицел. Боекомплект пушки состоял из 92 выстрелов, а пулемета – 2709 патронов (43 магазина по 63 патрона).

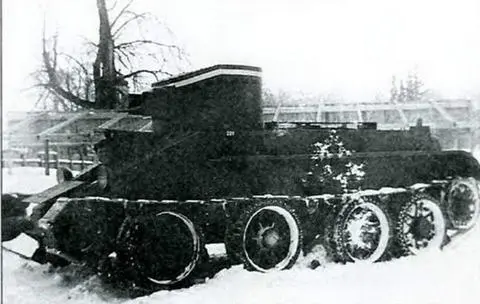

Танк БТ-2 с вооружением из пулеметной спарки в башне, 1933 г.

Как уже отмечалось ранее, часть танков имела вместо 37-мм пушки спаренную пулеметную установку ДТ-2 или ДА-2 калибра 7,62-мм.

Силовая установка танка состояла из двигателя и систем питания двигателя топливом и воздухом, системы смазки, системы охлаждения, систем зажигания и пуска.

Двигатель танка – марки «Либерти» (или М-5) авиационный, V- образный, 12-цилиндровый, 4-так- тный. карбюраторный, жидкостного охлаждения, с дополнением заводного механизма, воздушного вентилятора и маховика. Мощность при 1650 об./мин. – 400 л.с.

Питание двигателя топливом – принудительное, осуществлялось от одного шестеренчатого насоса. Двигатель питался от двух бензобаков, расположенных по бокам двигателя между стенками боковой брони, емкостью по 180 л. каждый. Кроме того, в систему питания входили редуктор для поддержания постоянного давления топлива в системе; манометр; бензопроводы различного диаметра; поршневой воздушный насос для создания избыточного давления в правом бензобаке при запуске двигателя; 4 водяных подогревателя рабочей смеси; 2 двойных карбюратора «Зенит» модели Д-52 или М5-52.

Система смазки состояла из маслобака емкостью 20 л.; масляного шестеренчатого насоса; двух фильтров, расположенных на двигателе, и манометра, расположенного справа, в верхнем ряду щитка механика-водителя.

Система охлаждения – жидкостная, принудительная, емкостью около 90 л. Она состояла из 2 радиаторов трубчатого типа; центробежного насоса производительностью 550 л/мин.

В систему зажигания входили: аккумуляторная батарея марки 6СТА УШБ; динамо Сцинтилла или Дель- ко; регулятор напряжения с реле; амперметр-переключатель; два транс- форматора- распределителя, выполняюших роль и индукционной ка тушки, и прерывателя-распределителя; вибратор: провода и свечи.

Танк БТ-2 имел комбинированную ходовую часть колесно-гусе- ничного типа. Он включал в себя 2 стальные многозвенные гусеничные цепи гребневого зацепления, два ведущих колеса, два направляющих колеса и восемь опорных катков большого диаметра, игравшие роль колес при движении по дорогам. Каждая из гусеничных цепей состояла из 23 траков с гребнями и 23 плоских (холостых) траков, соединенных между собой при помощи стальных пальцев, для фиксации которых на концах имелись отверстия под шплинты. Ширина трака составляла 260 мм, длина – 225 мм, вес трака с гребнем – 10 кг, «холостого» – 6 кг. Наружная поверхность траков была плоской, но в местах соединения траков имелись небольшие выступы, игравшие роль шпор. Для лучшей проходимости на наружной поверхности траков можно было закрепить дополнительные шпоры при помощи болтов.

Ведущие колеса БТ-2 диаметром 640 мм – стальные сборные из двух дисков, соединенных пальцами. на осях которых располагались ролики, при помощи которых ведущие катки за гребни траков протаскивали гусеницы.

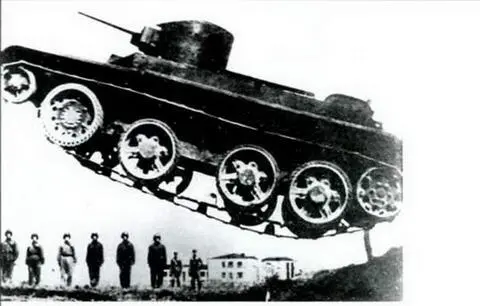

Танк БТ-2 перепрыгивает препятствие, ХВО, 1933 г.

Направляющие колеса, стальные, литые, с резиновыми бандажами имели диаметр 550 мм. Служили для регулирования натяжения гусеничных цепей при помощи кулачкового эксцентрикового механизма.

Опорные катки диаметром 815 мм имели наружную амортизацию в виде резиновых бандажей большой высоты с охлаждающими отверстиями в массиве.

Для движения но дорогам с твердым покрытием гусеничные цени с танка снимались и могли быть закреплены на надгусеничных полках при помощи ремней. После этого на ступицы задних опорных катков устанавливались блокировочные кольца, ставился руль на шток рулевой колонки. Время перехода с одного типа движителя на другой силами экипажа не превышало 40 минут.

Теперь привод от КПП осуществлялся на заднюю пару опорных катков. игравшую роль ведущих колес.

Подвеска танка индивидуальная. пружинная (или, в терминах того времени, «свечная»). Три вертикальные пружины относительно каждого борта корпуса располагались между наружным броневым листом и внутренней стенкой борга корпуса, а одна располагалась горизонтально внутри корпуса в боевом отделении. Вертикальные пружины были связаны через балансиры с задними и средними опорными катками, а горизонтальные – с передними управляемыми катками.

К механизмам трансмиссии относились: главный фрикцион, коробка перемены передач, бортовые фрикционы, бортовые редукторы и тормоза.
