Главная башня оснащалась подвесным полом, приподнятым над днищем корпуса. Пол крепился четырьмя кронштейнами к погону башни. Стойки сидений наводчика и командира имели снизу по 6 гнезд каждая для размещения снарядов. Между сиденьями была установлена стойка с 8 гнездами (на машинах первой серии – с 12 гнездами) пол снаряды и шесть магазинов к пулеметам. Сиденье заряжающего (он же – радист) – откидное, крепилось шарнирно на задней стойке пола. Пол был прикрыт сверху резиновым рифленым листом.

Малые башни одинаковы по своему устройству – круглые, с выступом в передней части для шаровой установки пулемета ДТ. Различались между собой только расположением смотровых щелей.

Вооружение танка предполагалось из 76,2-мм танковой пушки ПС-3, но ввиду ее неготовности в Т-28 ставили пушку КТ («Кировская танковая») обр. 1927/32 г., в установке которой использовалась качающаяся часть 76,2-мм полкового орудия обр. 1927 г., у которого был укорочен откат с 1000 до 500 мм, увеличено количество жидкости в накатнике с 3,6 до 4,8 л, усилены салазки путем утолщения их стенок с 5 до 8 мм, введен новый подъемный механизм, ножной спуск и новые прицельные приспособления.

Пушка была установлена в маске и имела телескопический и перископический прицелы. Телескопический прицел обр. 1930 г. располагался слева от пушки. Перископический прицел обр. 1932 г. был установлен на крыше башни с левой стороны и соединялся с пушкой «приводом к перископу». Кроме этих прицелов в крыше башни с правой стороны располагалась командирская панорама.

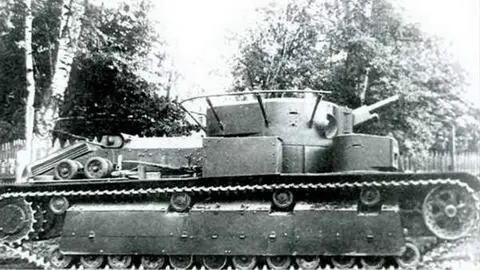

Серийный танк Т-28, вооруженный 76,2-мм пушкой ПС-3, 1934 г.

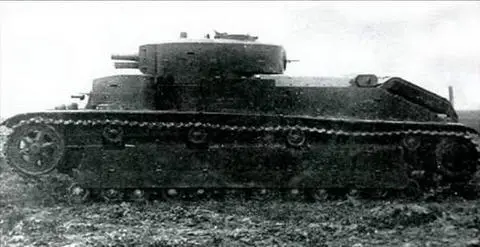

Серийный танк Т-28, вооруженный 76,2-мм пушкой КГ, 1933 г.

Пулемет ДТ («Дегтярев танковый») калибра 7,62 мм устанавливался в шаровой установке Шпаги- на справа от пушки. Угол его горизонтального обстрела +/- 30°, угол возвышения +30?, снижения -20°.

Для стрельбы назад в нише башни имелась шаровая (на танках ранних выпусков – бугельная) установка для запасного пулемета ДТ.

Малые башни вооружались одним пулеметом ДТ в шаровой установке, каждая башня могла вращаться от упора в стенку кабины механика-водителя до упора в стенку корпуса танка, горизонтальный угол обстрела при этом составлял 165°.

На танках Т-28 первых серий устанавливался 4-тактный 12-цилиндровый V-образный карбюраторный авиационный двигатель М -17Л. Эксплуатационная мощность двигателя -450 л.с. при 1400 об/ мин. Степень сжатия – 5,3, сухая масса двигателя – 553 кг.

В качестве топлива использовался бензин марок Б-70 и КБ-70. Топливных баков – два, емкостью по 330 л каждый. Подача топлива – под давлением бензопомпой.

Масляный насос – шестеренчатый (на танках первой серии – поршневой)- Карбюраторов – два, типа КД-1. Охлаждение двигателя – водяное принудительное; емкость радиаторов 96-100 л. На машинах первой серии радиаторы имели разное число секций. Зажигание – от магнето. На танках первой серии – Сцинтилла; на последующих – магнето Электрозавода.

Трансмиссия состояла из главного фрикциона (ГФ) сухого трения, пятискоростной КП (пять – вперед, одна – назад), имевшей блокировочное устройство, предотвращавшее переключение передач при невыключенном ГФ, многодисковых сухих бортовых фрикционов и двухрядных бортовых передач.

Тормоза – ленточные, с обшивкой ферродо.

Подвеска танка – блокированная. состояла (применительно к одному борту) из двух подвешенных к корпусу тележек. В каждую тележку входили три каретки (с двумя парами катков, соединенных между собой балансиром каждая), связанные между собой рычагами. Все каретки были подрессорены цилиндрическими спиральными пружинами. Наибольшая нагрузка на пружину в средних катках от собственной массы танка достигала 1950 кг. Наружный диаметр катка – 350 мм. Число поддерживающих катков на каждой стороне – по четыре спаренных, с резиновыми бандажами, диаметром 280 мм.

Ведущие колеса цевочного зацепления с диаметром делительной окружности 720 мм и 17 зубьями расположены сзади. Зубчатые венцы – съемные. Направляющие колеса – литые со стальным штампованным ободом и резиновым бандажом. Наружный диаметр колеса – 780 мм. Натяжное приспособление – винтовое, с помощью кривошипа.

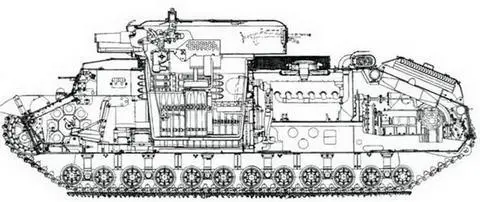

Компоновка танка Т-28, 1933 г.

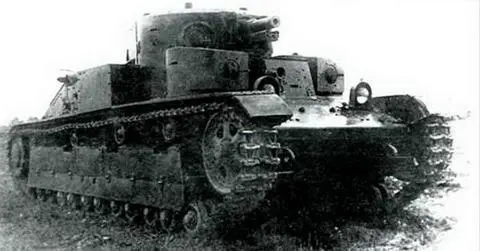

Танк Т-28, с вооружением из 76,2-мм пушки КТ сбоку, 1933-1934 гг.

Гусеница длиной 15 800 мм состояла из 121 стального литого трака. Ширина трака – 380 мм, длина – 170 мм, шаг гусеничной цепи – 130 мм.

Электрооборудование танка выполнено по однопроводной схеме с напряжением 12 В, за исключением стартера. Мощность генератора 1000 Вт. Освещение: 2 передние фары, 2 фонаря, 3 лампочки щитка водителя, 2 переноски, 6 штепсельных розеток (3 в главной башне, по одной – в малых и одна в отделении трансмиссии), 4 плафона, гудок «ЗЕТ» вибраторного типа.

Средства связи танка Т-28 первоначально состояли из ламповой УКВ радиостанции 71-ТК-1. Но уже в начале 1935 г. ее сменила радиостанция 71-ТК-З. Это была специальная приемо-передающая, телефонно-телеграфная, симплексная радиостанция с амплитудной модуляцией, работающая в диапазоне частот 4-5.625 МГц, которая обеспечивала дальность связи телефоном на ходу до 15 км и на стоянке до 30 км, а теле графом на стоянке – до 50 км. Масса радиостанции составляла 80 кг без учета массы антенны.

Для внутренней связи в танке имелся танкофон на 6 человек. Для связи с механиком-водителем ставилось светосигнальное устройство. На машинах первой серии устанавливался прибор типа «Сафар».

Пожарное оборудование состояло из баллона с четыреххлористым углеродом емкостью 3 л, установленного под правым радиатором. Кнопка для тушения пожара – у водителя. Кроме стационарного имелось еще два ручных огнетушителя.

Танк оборудовался также двумя приборами дымопуска ТДП-3, размещенными по бортам в специальных броневых ящиках.

Производство

Завод «Красный Путиловец» был одним из старейших оборонных предприятий России, имевших опыт производства артиллерийских орудий, тракторов, маневровых паровозов, подъемных кранов и других сложных технических изделий. Был завод задействован и в производстве отечественных танков. Так, в 1929 г. завод изготавливал шестерни для КПП танков Т-18. а с октября 1931 г. изготавливал каретки подвески и бортовые редуктора танка Т-26.

«Чертежное хозяйство» но танку Т-28 было передано на «Красный Путиловец» в ноябре 1932 г.. а в декабре на завод поступили кондукторы и шаблоны для участка механической обработки. Для выпуска Т-28 на «Красном Путиловце» был выделен один из самых больших цехов – МХ-2 («второй механический»), называемый также «паровозным».
