Вооружение танка ИС-3 состояло из 122-мм танковой пушки Д-25Т обр. 1943 г. с длиной ствола 48 калибров и спаренного с ней 7, 62-мм пулемета ДТ, которые были установлены в литой маске башни. Пушка снабжалась двухкамерным дульным тормозом и горизонтальным клиновым затвором с полуавтоматикой механического типа. Начальная скорость бронебойного снаряда достигала 781 м/с. Прицельная дальность стрельбы с помощью телескопического прицела TLLI-I7 составляла 5000 м, а предельная с помощью бокового уровня – 15 000 м. Скорострельность 2-3 выстр. /мин.

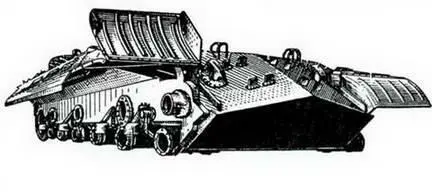

Бронекорпус танка ИС-ЗМ. После 1948 г.

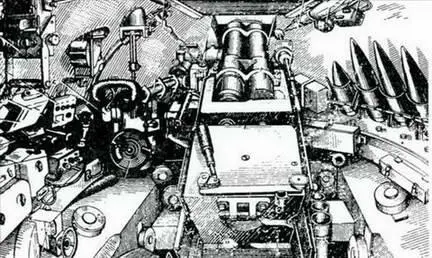

Боевое отделение танка ИС-3.

На крыше башни на зенитной турели мог устанавливаться зенитный 12,7-мм пулемет ДШК. Примерно с 1948 г. на многих танках зенитные пулеметы были демонтированы.

Боекомплект пушки состоял из 28 выстрелов раздельного заряжания. в том числе: 18 с осколочно- фугасными снарядами и 10 с бронебойными. Для облегчения работы заряжающего укладки, предназначенные для размещения бронебойных снарядов, окрашивались в черный цвет, а остальные – в серо- стальной, или «дикий».

Боекомплект пулемета ДТ состоял из 945 патронов, снаряженных в 15 магазинов, а для пулемета ДШК – 5 лент по 50 патронов, каждая из которых укладывалась в отдельную коробку. Одна коробка устанавливалась на пулемет, остальные размешались в боевом отделении.

Двенадцатицилиндровый четырехтактный V-образный дизельный двигатель В-11-ИС-З жидкостного охлаждения с рабочим объемом 38 880 см? и максимальной мощностью 520 л. с. (382, 5 кВт) при 2200 об/мин был установлен на кронштейнах, приваренных к бортовым листам корпуса.

В топливную систему танка входили четыре внутренних коробчатых металлических сварных бака общей емкостью 450 л, расположенных по два справа и слева от двигателя, как правая и левая группы. Четыре наружных цилиндрических бака емкостью по 90 л каждый крепились на наклонных листах корпуса по бортам кормовой части и были подключены к внутренним. Баки имели механические приспособления для сброса, состоящие из защелок с тросовым управлением. Рукоятки сброса устанавливались по бортам задней части боевого отделения.

Система охлаждения – жидкостная, закрытая, с принудительной циркуляцией, воздухоочистители типа «[Мультициклон». В систему охлаждения встроен котел для подогрева охлаждающей жидкости зимой с помощью паяльной лампы.

Запуск двигателя осуществлялся электростартером СТ-700 или сжатым воздухом из двух баллонов емкостью 5 л каждый, расположенных под верхними наклонными листами лобовой части корпуса. Инерционный стартер в отличие от ИС-2 отсутствовал.

Трансмиссия – механическая. Главный фрикцион – многодисковый, сухой, сталь по асбобакелиту. Коробка передач (КГ1) – восьми скоростная, с демультипликатором. Планетарные механизмы поворота – двухступенчатые, располагались на концах главного вала КП. Блокировочные фрикционы ПМП – многодисковые, сухие, сталь по стали. Тормоза плавающие, ленточные, чугун по стали. Бортовые передачи – понижающие редукторы с простым шестеренчатым и планетарным рядом.

Ведущие колеса имели съемные венцы с 14 зубьями. Направляющее колесо было взаимозаменяемым с опорными катками. Механизм натяжения гусениц – винтовой, кривошипный.

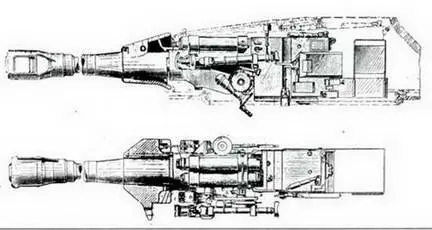

Установка 122-мм орудия Д-25 в башне танка ИС-3.

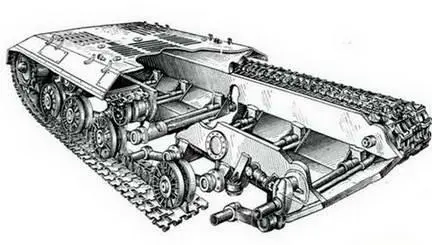

Подвеска танка ИС-3.

В подвеске танка имелось 6 пар сдвоенных опорных и 3 пары поддерживающих катков. Подвеска опорных катков – индивидуальная, торсионная.

Гусеница – мелкозвенчатая, цевочного зацепления, трак литой, или фасонно кованый. Номинальное число траков в каждой гусеничной ленте – 86, минимально допустимое – 79. Соединение траков – открытым шарниром. Шаг трака – 160 мм, ширина – 650 мм.

Система электрооборудования – однопроводная, напряжением 24 вольта. В сети пять источников питания – электрогенератор мощностью 1500 Вт и четыре аккумуляторные батареи. Потребители электроэнергии – системы внешнего и внутреннего освещения танка, электромотор поворота башни, электростартер, сигнал, системы связи.

К системам связи на танке ИС-3 относятся радиостанция 10-РК-26 (10-Р на ранних) и танковое переговорное устройство ТПУ-4бисФ.

ЧКЗ вырывается вперед

Поскольку начало 1946 г. поставило крест на серийном выпуске ИС-3 («объект 703»), в марте 1946 г. руководство Минтрансмаша совместно с командованием БТ и MB ВС СССР обратились к правительству с просьбой разрешить серийный выпуск танка «объект 701» вместо ИС-3.

После рассмотрения всех материалов по новому тяжелому танку Совет Министров СССР постановлением № 961-403сс от 29 апреля 1946 г. принял танк «объект 701» на вооружение Вооруженных Сил СССР под индексом ИС-4. Предполагалось, что уже в октябре 1946 г. ЧКЗ начнет производство новых тяжелых танков, однако до конца года ни один ИС-4 не покинул ворот завода.

Оказалось, что техническая документация нового тяжелого танка для серийного производства не отработана. В конструкцию машины пришлось спешно ввести более 80 изменений. Лишь в марте 1947 г. в Челябинске началось изготовление первых танков указанного типа, а в апреле первые две машины (головные образцы с заводскими номерами № 611A3 и № 611А5) поступили на министерские испытания. В ходе испытаний ИС-4 прошли около 1400 километров в различных дорожных условиях. Комиссия под председательством главного контролера МИНТРАНСМАШ К. Гаврутта отмечала, что новые тяжелые танки также имеют массу недостатков. Например, двигатель не развивал полной мощности, ненадежно работали бортовые редукторы, приводы управления трансмиссией требовали частой и сложной регулировки, башенный вентилятор не обеспечивал очистки боевого отделения при интенсивной стрельбе, а при работающем двигателе из-за сильных шумов и помех пользоваться радиостанцией было невозможно.

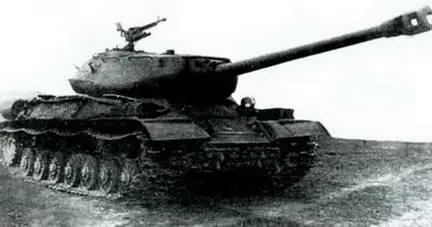

Один из первых серийных танков ИС-4. 1947 г.

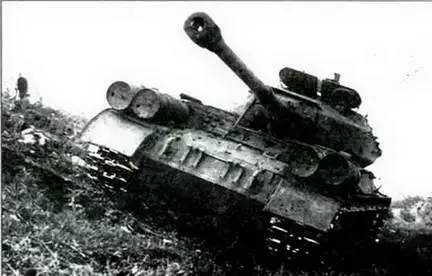

Эталонный танк ИС-4 на министерских испытаниях. Весна-лето 1947 г.

Кроме того, выяснилось, что сильный вой вентиляторов при работе двигателя демаскирует танк (при движении ИС-4 в полевых условиях в вечернее время при полном безветрии вой вентиляторов мог быть слышен за 7-8 километров), а вождение новой боевой машины требует особых навыков и специальной подготовки механика-водителя. Заключение комиссии было категоричным: «Результаты проведенных испытании показали, что танки ИС-4 не обладают достаточной надежностью в эксплуатации и государственные испытания не выдержали».
