Михаил Свирин - Танковая мощь СССР часть III Золотой век

Американский танк М-26 «Генерал Першинг» на испытаниях. 1945 г.

Танки, нашедшие применение в начале Корейской войны обеими сторонами. неплохо показали себя в ходе военных действий на данном ТВД, но считались к началу 1950-х уже безнадежно устаревшими. Тем не менее анализ прошедших здесь боев, а также сообщения разведки стали для советских проектировщиков танков «поворотным пунктом от изучения опыта Второй мировой войны к внимательному изучению опыта новейшего иностранного танкостроения».

Так. в 1950 г. вновь был подвергнут испытаниям американский «тяжелый» танк М26 «Генерал Першинг» (в СССР был один из первых образцов – танк Т26), а также особому вниманию подверглась броневая защита средних танков М3С («Генерал Ли»), М4А2, М4А4 («Генерал Шерман»), а в последующие годы также броня танка М46 («Генерал Паттон»).

М26 был особо интересен по той причине, что именно этот танк после войны стал основным танком американских танковых войск и именно он послужил основой для новейшего танка М46, который появился благодаря совершенствованию силовой установки М26 и улучшению его лобовой брони. Но события развивались быстро, и война в Корее заставила американцев поспешить с модернизацией М46, родив гибрид, сочетавший башню экспериментального Т42 с проверенным шасси и МТО М46.

И вскоре этот гибрид был принят на вооружение под индексом М47. А немного позже использование технических решений экспериментального тяжелого танка Т43 и опыт эксплуатации М26 и М46 подвели к созданию самого известного послевоенного американского танка М48 («Генерал Паттон-III»).

Танк М-26 сзади сверху. 1945 г.

Американский танк М-47 «Генерал Паттон-II». 1951 г.

Американский танк М-46 «Генерал Паттон». 1950 г.

Анализ броневой защиты М26 и М46 позволили специалистам «Кубинки» сделать вывод, что конструктивно броневая защита американских танков периода Корейской войны недалеко ушла от таковой у предшествеников. На указанных машинах еще не в полной мере нашли применение большие углы наклона ответственных броневых деталей. Да и их толщина еще не была достаточной. Лишь на М47 и М48 (разработка которого началась в 1950 г. ) лобовая деталь толщиной 110 мм расположилась под углом 60-67°, что давало большое значение приведенной толщины. Таким образом, защита лба корпуса М48 стала сходной с советским Т-54.

Но химический состав американской брони преподнес нашим специалистам ряд сюрпризов.

Если в начале войны катаная и литая броня изготовлялись в США из марок стали, содержащих довольно большое количество никеля (содержание его достигало 3-5%), то в ходе войны на наиболее массовых танках (танки М4А2, М4АЗ «Генерал Шерман») применялись марки сталей с содержанием никеля, пониженным до 1. 05-1. 10%, а в танках Корейской войны никель почти полностью исчез из состава катаной брони. Представители НИИ Стали отмечали, что американская катаная броня по химсоставу стала подобна немецкой катаной броне периода 1944 г., но отличалась лучшей вязкостью. Основными легирующими элементами в катаной броне стали марганец и молибден, содержание которых неуклонно увеличивалось: марганца до 1. 78% на М26 (против 0. 30% на МЗ, 0. 89-0. 9758 на М4АЗ), молибдена до 0. 60-0. 83% на М-26 (0. 11% на МЗ, 0. 21-0. 60% на М4АЗ). Состав литой брони также претерпел сходные изменения, однако тут избежать никеля не удалось и он в количестве около 1. 6% применялся в броне средней и большой толщины (свыше 70 мм), которая шла на изготовление лобовых деталей.

Значительными были и отличия в сварных соединениях броневых деталей американских танков. Главной особенностью было то, что американские технологи по окончании войны отказались от автоматической сварки броневых листов. Если в 1943-1944 гг. при производстве танков М4А2 и особенно М4АЗ часть соединений выполнялась автоматическим способом, то все сварные соединения танков М26 и М46 уже выполнены только вручную. Американцам удалось достичь высокой стабильности ручной сварки: твердость швов американских танков изменялась даже в более узких пределах, чем в выполненных автоматом швах танка Т-54.

Американский средний танк М-48 «Генерал Паттон-III». 1953 г.

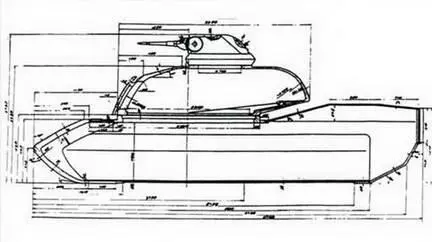

Схема бронирования американского среднего танка М-48 «Паттон-III»

Другой особенностью американского танкостроения было то, что свариваемые детали не имели опоры одной детали на другую при сваривании. Соединение осуществлялось с зазорами, целиком заполненными металлом расплавленного электрода. Теоретически это разгружало сварные швы от упругих сил, возникающих при деформации броневых листов вследствие снарядных попаданий. Шов, полностью заполняющий стык, играл роль дополнительной подушки между деталями. Кроме того, это позволило избавиться от значительного объема механической обработки кромок стыкуемых деталей. Однако проведенные нашими инженерами сравнительные стрельбовые испытания захваченных в Корее американских танков никаких преимуществ соединений без упора перед соединениями с упором одной детали на другую не выявили. При применяемых в то время толщинах брони и бронебойных снарядов оба типа соединений работали примерно в равных условиях. Таким образом, отмечалось, что американская катаная броневая сталь получилась более дешевой и простой по составу, чем отечественная, улучшилась ее прокаливаемость. Правда, характеристики хромоникелевой брони танка Т-54 были несколько выше, чем американской (предел прочности несколько выше при одинаковой ударной вязкости), но в целом механические характеристики американской брони были очень близки отечественным и результат ими был достигнут весьма многообещающий.

Таким образом, отмечались три главные особенности американского танкостроения послевоенной поры, взаимно дополняющие друг друга. Во-первых, это широкое применение литья, во-вторых, использование брони с пониженным содержанием таких легирующих добавок, как никель и хром, и в-третьих, использование особенностей в технологии сварки, позволяющих применять большие допуска при изготовлении броневых деталей.
