Михаил Свирин - Танковая мощь СССР часть III Золотой век

Таким образом, к лету 1943 г. острый сердечный кризис, преследовавший советские танки в 1941-1942 гг., был преодолен…

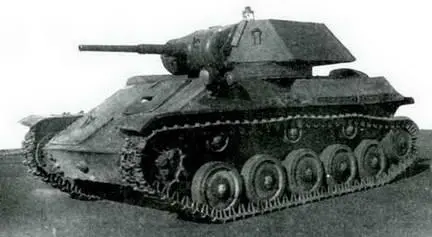

Опытный образец 3-местного танка Т-70. Осень 1942 г.

Работа над ошибками

Конец 1942 г был знаменателен тем. что производство Т-60 наконец-то было полностью прекращено в пользу более совершенного Т-70 (по первоначальным планам ГКО и НКТГ1. Т-60 должен был быть снят с серии в первом квартале 1942 г.). Однако каждый Т-70 требовал вдвое больше двигательных агрегатов, аналогичных установленным на Т-60. и потому заводы начали испытывать затруднения в выполнении довольно высокой суточной программы выпуска легких танков… Понятно, что все с неохотой переходили на выпуск Т-70, и в этом вопросе их неожиданно поддержал новый нарком, отодвинувший срок перехода на Т-70 сначала на 1 июля, а потом на 1 октября 1942 г. Трудно сказать, что двигало помыслами И. Зальцмана. Недобрые языки уверяют, что это решение помогло ему отчитаться за перевыполнение плана выпуска танков во 2-м полугодии 1942 г.

Поскольку Н. Астров еще в начале 1942 г. дал обещание ГБТУ не позднее второго полугодия 1942 г. перейти к выпуску трехместного варианта Т-70, все усилия «танкового КБ» ГАЗа были брошены на это. В апреле-мае 1942 г. проект улучшенного танка был утвержден ОГК НКТП, а в июне началась сборка опытного образца.

Компоновка танка, вооружение, ходовая часть, корпус, МТО, рабочее место механика-водителя со всеми элементами управления были такими же, как и на Т-70. Отличия заключались лишь в замене подбашенного листа с увеличенным диаметром погона, на который устанавливаюсь новая двухместная башня с рабочими местами командира танка и заряжающего, ставшего по совместительству радистом. Пулемет в двухместной башне был перемещен слева направо, и его обслуживание было также передано заряжающему.

Командиру машины для наблюдения за полем боя планировалось установить командирскую башенку, но она требовала не менее 5 перископических приборов наблюдения и имела приличный вес, мешающий открытию и закрытию башенного люка. Поэтому на опытном образце вновь разместилась поворотная командирская панорама.

Броневая зашита корпуса также была усилена за счет повсеместного перехода на установку бортовых листов толщиной 25 мм, а подбашенного листа – до 20 мм. Толщина лобовой брони была доведена до 35 мм (верхний лист) и 45 мм (средний лист), которые имели углы наклона к верти кап и соответственно 60° и 30°. Броневые листы сварной башни высокой твердости теперь имели толщину 35 мм. Ввиду изменения места установки пулемета конструкция литой маски спаренной установки была изменена.

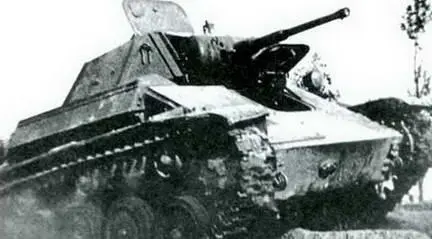

Испытания опытного образца Т-70 с двухместной башней. Сентябрь 1942 г.

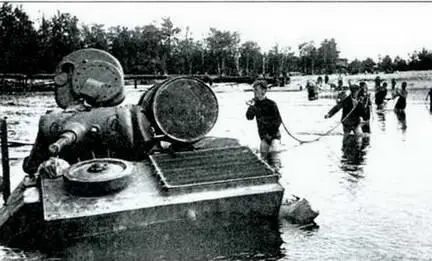

Испытания опытного образца Т-70М. Осень 1942 г.

Однако испытания, проведенные летом 1942 г., показали, что прочность ходовой части танка из-за возросшей массы стала недостаточной. Во время осенних испытаний у опытного образца танка постоянно ломались траки, КПП работала в перенапряженном режиме, и при движении танка в гору при угле наклона свыше 20° отмечались поломки зубьев КПП и бортовых редукторов.

Для предотвращения этого, во- первых, была упрочнена конструкция рамы двигателя. Из-за возросшей нагрузки она также потребовала упрочнения. Таким образом, были увеличены до 300 мм ширина и до 110-111 мм шаг траков; со 104 до 130 мм возросла ширина опорных катков; с 34 до 36 мм увеличен диаметр всех торсионов подвески. Поскольку шаг трака возрос, их число в цепи было сокращено до 80 шт. (у Т-60 и Т-70 было 90-92 трака). Были усилены поддерживающие катки, стояночные тормоза (увеличена ширина тормозной ленты) и бортовые редукторы.

В таком виде танк Т-70 с двухместной башней к исходу августа был практически готов к выпуску на ГАЗе. Лишь одно пожелание выдвигаюсь заводскому бюро комиссией – уширение башни еще на 60-85 мм, что. впрочем, можно было сделать и в ходе серийного производства. Казалось бы, танку уготована «зеленая улица», но в этот момент бронетанковое управление выдвинуло новые ТТТ, основанные на опыте боев в 1942 г. в городах.

Согласно новым требованиям, основное вооружение легкого танка, как самого непосредственного спутника пехоты во время боев в населенных пунктах, должно было обеспечивать ведение огня под углом не менее 65° для обстрела верхних этажей зданий. А для реализации этого танку требовалась уже новая башня.

Но так как разработка улучшенного Т-70 шла вместе с ликвидацией отмеченных в ходе эксплуатации недостатков, чтобы не терять наработок и темпа освоения новой машины руководство НКТП приняло решение о внесении всех доделок корпуса и МТО улучшенного трехместного танка в серию, не дожидаясь государственных испытаний танка в целом. Это позволило бы сразу по окончании доводки башни переходить на массовый выпуск трехместного танка без дополнительных временных затрат.

Таким образом, 1 сентября 1942 г. НКТП начал сдачу Заказчику новой версии легкого танка, а фактически нового танка, получившего индекс Т-70М. По окончательному варианту он представлял собой корпус и ходовую часть трехместного Т-70, но с нефорсированным двигательным агрегатом и одноместной сварной башней прежней конструкции. Масса танка Т- 70М возросла до 9,8-10,1 т, а запас хода по шоссе снизился до 250 км, на всех танках появилось место для установки радиостанции.

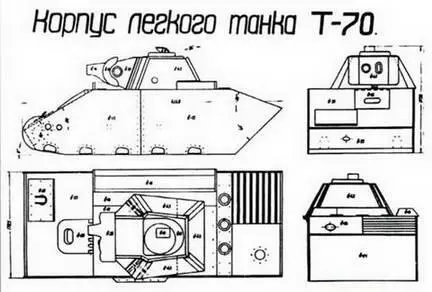

Корпус танка Т-70М с указанием толщин брони и углов наклона

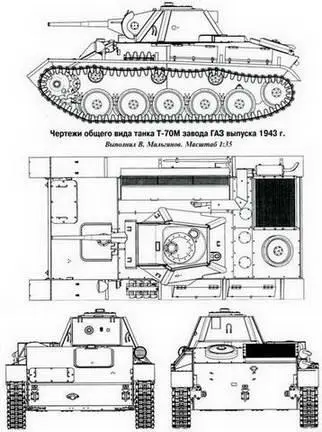

Устройство танка Т-70М

Общая компоновка машины была такой же, как и у танков Т-60 и Т-70. Отделение управления располагалось в передней части корпуса, боевое – в средней; трансмиссионное – в передней части корпуса справа по ходу, моторное – в средней части вдоль правого борта корпуса и бензобак – в корме танка.

Экипаж Т-70М из двух человек занимал носовую часть корпуса (механик-водитель) и башню с пространством под ней (командир). В средней части корпуса вдоль правого борта был установлен танковый двигатель ГАЗ-203. Ведущие колеса и трансмиссия танка располагались в передней части корпуса.

Вооружение танка располагалось в его башне и состояло из 45- мм танковой пушки обр. 1932/38 гг. 20Км и спаренного с ней 7,62-мм пулемета ДТ, который для удобства доступа командира был сдвинут влево. Длина ствола орудия составляла 46 калибров, высота линии огня – 1540 мм. Для удобства работы командира танка орудие было смещено вправо от продольной оси башни. Пулемет монтировался в шаровой установке и в случае необходимости мог быть снят и использоваться вне танка. Углы наводки спаренной установки по вертикали составляли от – 6 до +20°.
