Юрий АПАЛЬКОВ - Ударные корабли Часть 1 Авианесущие корабли. Ракетно-артиллерийские корабли

Вооружение:

Комплекс противокорабельных ракет:

– наименование «Базальт» (П-500), «Вулкан» (П-1000) ( 43*)

– количество ПУ х направляющих (тип ПУ) 8x2 (палубная, ненаводящаяся КТ с подъемом на угол старта)

– боекомплект (тип) 16 ПКР (4К80 или комплекса «Вулкан» ( 44*)

– СУ «Аргон», «Аргон-В» ( 45*)

– комплекс системы МКРЦ «Корвет», «Коралл-Б2» ( 45*)

Зенитный ракетный комплекс:

– наименование «Форт» (С-300Ф)

– количество ПУ х направляющих ( тип пу ) 8 х 8 (ВПУ)

– боекомплект 64 ЗУР 5В55РМ

– СУ ЗР41

– количество х наименование комплексов х «Оса-МА» ( 46*)

– количество ПУ х направляющих (тип ПУ) 2 х 2 (палубная, наводящаяся ЗИФ-122)

– количество х тип СУ х 4Р-33

– боекомплект х тип 40 зур х 9МЗЗ

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 1 х 2-130/54 (АК-130)

– боекомплект выстрелов

– СУАО «Лев» (MP-184)

– количество АУ х стволов (тип АУ) 6х 1-30-мм (АК-630М) ( 46*)

– боекомплект 48 0 00 выстрелов

– количество х тип СУАО 3 х «Вымпел» (MP-123)

Противолодочное:

– количество ТА х труб (тип ТА) 2 х 5-533-мм (ДТА-53-1164)

– боекомплект (тип) 10 торпед (СЭТ-65 или 53-65К)

– КСУС «Пурга-1164»

– количество РБУ х стволов (тип РБУ) 2 х 12-213-мм (РБУ-6 000)

– боекомплект РГБ-60

– ПУСБ «Буря»

Авиационное:

– количество х тип вертолетов 1 х Ка-27Ц ( 47*) или 2 х Ка-27ПЛО ( 45*)

– оборудование ВПП светотехническое

– тип ангара палубный

Радиоэлектронное:

– БИУС «Лесоруб-1164»

– аппаратура обработки информации «Пойма»

– система обмена информацией «Море-1164»

– система освещения надводной обстановки 12КР

– РЛС общего обнаружения и целеуказания «Фрегат-М» (МР-710М) ( 48*) или «Фрегат-М2» (МР-750) ( 49*)

– РЛС общего обнаружения и целеуказания «Восход» (МР-600) или «Форум-М» ( 45*)

– навигационные системы КПФ-ЗК + КПИ-7Ф

– системы космической навигации «Шлюз» (АДК-ЗМ) + + «Парус» + «Цикада»

– радиопеленгатор «Румб»

– количество х тип навигационных РЛС 2 х «Вайгач» (МР-212) в обеспечение 3-х АП

– КРС «Тайфун-2»

– комплекс средств РЭБ «Кольцо» или «Кантата-М» ( 50*)

– количество х тип станций постановки активных помех 2 х «Гурзуф-А» 'Ч 2 х «Гурзуф-Б» ( 51*)

– станции РТР «Ограда» + «Старт»( 52*)

– количество ПУ х направляющих (тип ПУ) СППП 2 х 2-140-мм (ПК-2М) + + 8 х 10-122-мм (ПК-10 «Смелый-П»)

– ГАК «Платина» ( 53*)

42* Для РКР пр. 11641.

43* На РКР Варяг, Адмирал флота Лобов и на пр. 11641. ПКРК «Базальт» на РКР Москва и Маршал Устинов во время проведения среднего ремонта был модернизирован. В частности, в нем могли уже использоваться ПКР комплекса «Вулкан», но оснащенные стартовыми агрегатами ПКР 4К80 (работа стартовых ступеней ПКР комплекса «Вулкан» могла бы привести к разрушению ПУ).

44* На РКР Варяг, Адмирал флота Лобов и на пр. 11641. ПКРК «Базальт» на РКР Москва и Маршал Устинов во время проведения среднего ремонта был модернизирован. В частности, в нем могли уже использоваться ПКР комплекса «Вулкан», но оснащенные стартовыми агрегатами ПКР 4К80 (работа стартовых ступеней ПКР комплекса «Вулкан» могла бы привести к разрушению ПУ)

45* Для РКР пр. 11641.

46* Кроме РКР пр. 11641.

47* На момент вступления в строй корабли несли вертолеты КА-25Ц.

48* На РКР Слава и Маршал Устинов.

49* На РКР Червона Украина, Адмирал флота Лобов и пр. 11641.

50* На РКР пр. 11641 и Адмирал флота Лобов.

51* Кроме РКР пр. 11641 и РКР Адмирал флота Лобов.

52* Кроме РКР пр. 11641.

53* С антеннами в носовом бульбовом и буксируемых обтекателях. На РКР пр. 11641 буксируемой антенны ГАС не должно было быть.

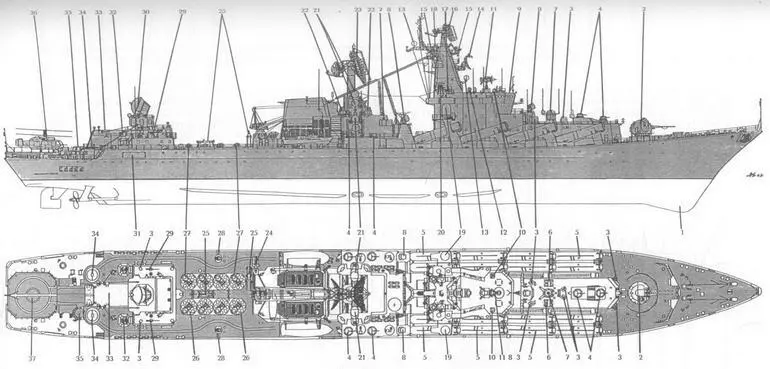

Схема общего вида РКР Слава.

I – обтекатель антенны ГАК «Платина»; 2 – 130-мм АУ АК-130; 3 – ПУ СППП ПК-10; 4 – 30-мм АУ АК-630М; 5 – ПУ ПКРК «Базальт»; б – РБУ-6000; 7 – визирная колонка СУАО «Вымпел»; 8 – АП РЛС СУАО «Вымпел»; 9 – ходовая рубка; 10 – оптический перископический визир ходовой рубки;

II – АП РЛС СУАО «Лев»; 12 – оптический перископический визир ГКП (боевой рубки); 13 – АП радиопеленгатора; 14 – АП СУ «Аргон-1164»; 15 – АП РЛС «Вайгач»; 16 – АП РЛС «Фрегат-М»; 17 – прожектор; 18 – АП станций «Ограда» и «Старт»; 19 – комплекса «Корвет»; 20 – стабилизированный пост ТВ системы за ближней наружной обстановкой; 21 – АП станций «Гурзуф А» и «Гурзуф Б»; 22 – АП РЛС «Восход»; 23 – АП комплекса «Кольцо»; 24 – устройство для передачи грузов на ходу «Струна»; 25 – устройства для погрузки ЗУР ЗРК С-300Ф; 26 – ВПУ ЗРК С-300Ф; 27 – стартовый стол ВПУ ЗРК С-300Ф; 28 – ПУ СППП ПК-2; 29 – 45-мм салютная пушка; 30 – АП РЛС СУ «Форт» ЗРК С-300Ф; 31 – лацпорт 533-мм ТА; 32 – АП РЛС СУ ЗРК «Оса-МА»; 33 – ангар для вертолета; 34 – ПУ ЗРК «Оса-МА»; 35 – стартовый командный пост вертолета; 36 – вертолет Ка-27 (на момент вступления в строй корабль нес вертолет Ка-25Ц); 37 – ВПП.

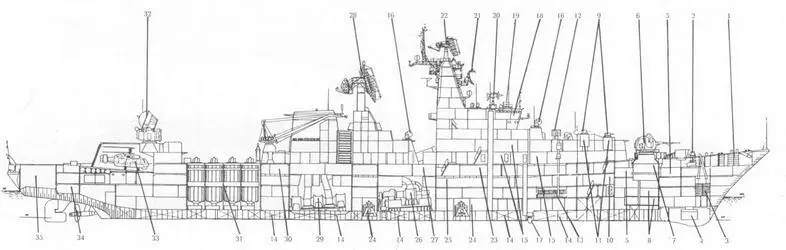

Продольный разрез РКР Слава.

I – кладовые различного назначения; 2 – якорный шпиль; 3 – цепной ящик; 4 – носовая антенна ГАК «Платина»; 5 – кубрики личного состава; 6 – 130мм АУ АК-130; 7 – подбашенное отделение 130-мм АУ; 8 – погреб 130-мм патронов; 9 – 30-мм АУ АК-бЗОМ; 10 – посты ПКРК «Базальт»; 11 – подбашенное отделение 30-мм АУ; 12 – РБУ-6000; 13 – погреб реактивных глубинных бомб для РБУ-6000; 14 – топливные цистерны; 15 – каюты офицеров; 16 – АП РЛС СУАО «Вымпел»; 17 – обтекатель антенны станции ЗПС; 18 – оперативная рубка; 19 – ходовая рубка; 20 – АП РЛС СУАО «Лев»; 21 – АП СУ «Аргон»; 22 АП РЛС. «Фрегат-М»; 23 – боевая рубка (ГКП); 24 – отсек вспомогательных механизмов и успокоителя качки; 25 – боевой информационный центр (БИЦ); 26 – носовое МО (маршевые ГТД); 27 – носовая электростанция; 28 – АП РЛС «Восход»; 29 – кормовое МО (форсажные ГТД); 30 – кормовая электростанция); 31 – ВПУ ЗРК С-300Ф; 32 – АП РЛС СУ «Форт» ЗРК С-300Ф; 33 – ангар для вертолета; 31 – румпельное отделение; 35 – выгородка ПОУ буксируемой антенны ГАК «Платина».

Носовая надстройка РКР Слава в период подготовки к Ялтинской международной конференции (с участием М.С. Горбачева и Дж. Буша-старшего) была частично перестроена. В частности, на ней оборудовали конференц-зал, зал для переговоров и каюты для VIР персон.

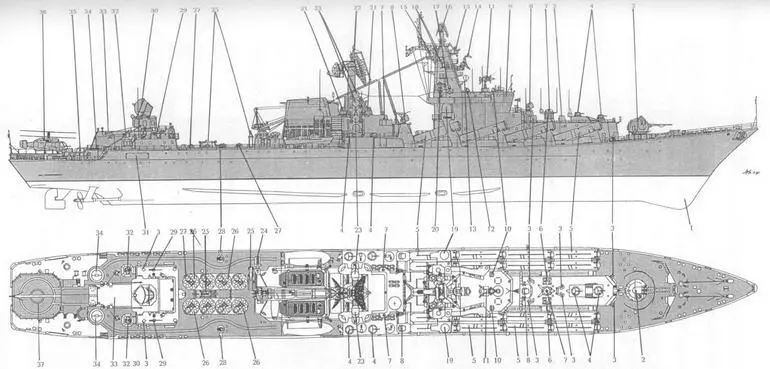

Схема общего вида РКР Червона Украина
