Д. Соболев - История самолётов 1919 – 1945

Как и в случае с бомбардировщиками, прототипом нового поколения истребителей послужили невоенные самолеты. Однако, если для тяжелых военных машин это был и скоростные пассажирские самолеты, то прообразом ряда новых истребителей в 30-е годы явились спортивные гоночные самолеты.

Авиационные состязания на скорость начались еще до первой мировой войны. В 1920 г., после 6-летнего перерыва, связанного с войной, они были продолжены. Соревнования гидросамолетов и самолетов с обычным колесным шасси происходили по отдельным программам. До 1927 г. абсолютный рекорд скорости принадлежал сухопутным гоночным самолетам, затем рекорды устанавливались на самолетах с поплавковым шасси [25]. Это объясняется тем, что гидросамолеты могли иметь большую нагрузку на крыло, т. к. длина разбега и пробега на воде не ограничивалась размерами аэродромов.

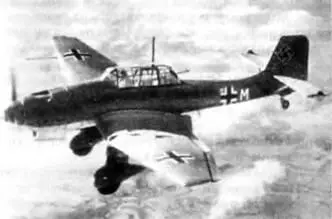

Рис. 3.25 Пикирующий бомбардировщик Ju-87

Первые послевоенные гоночные самолеты были, как правило, бипланами и, б принципе, мало отличались от истребителей периода первой мировой войны. В 1924 г. новый рекорд скорости — 448 км/ч — был установлен на французском моноплане со свободнонесущим крылом Фсрбуа V-2. Этот рекорд продержался 8 лет и наглядно продемонстрировал преимущества выбранной схемы. Характерно, что с этого времени все гоночные самолеты имели монопланное крыло.

Задача достижения максимально возможной скорости побуждала конструкторов скоростных спортивных самолетов использовать на своих машинах новейшие достижения авиационной науки и техники. Так, еще в 1920 г. на самолете американской фирмы Дайтон-Райт было применено убирающееся шасси. Постоянно возрастала нагрузка на крыло, использовались специальные тонкие «скоростные» профили. За время с 1923 по 1934 гт. Схо гоночных самолетов уменьшился с 0,031 до 0,019 [25. с. 87–88].

Большое внимание уделялось повышению удельной мощности двигателей. До конца 20-х годов преобладали скоростные спортивные самолеты с двигателями водяного охлаждения, в начале 30-х годов появились легкие и мощные звездообразные моторы и капоты NACA и, в результате, многие гоночные машины ‹в первую очередь это касается самолетов с колесным шасси) стали делать с двигателями воздушного охлаждения. За 1923–1934 гг. мощность гоночных авиамоторов, являвшихся сильно форсированными вариантами серийных авиадвигателей, возросла с нескольких сот до трех с лишним тысяч лошадиных сил. Правда, их ресурс измерялся всего несколькими часами.

В начале 30-х годов абсолютные авиационные рекорды скорости составляли: для самолетов с колесным шасси — 474 км/ч (Веделл-Вильямс «Джи Би», США, 1932 г.), для гидросамолетов — 655 км/ч (Супермарин S.6B, Англия. 1931 г.).

«Джи Би» представлял собой свободнонесущий моноплан с коротким крылом и фюзеляжем большого диаметра, определявшегося размерами звездообразного мотора Пратт- Уитни «Уосп», развивающего мощность 800 л.с. (рис. 3.26). Нагрузка на крыло у этого самолета достигала 174 кг/м², а нагрузка на мощность была очень мала — 1,4 кг/л.с.

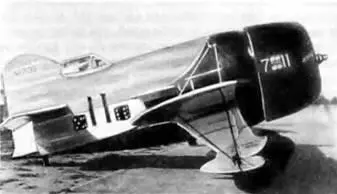

Рис. 3.26- Гоночный самолет Ведедл-Вильнмс «Джи Би»

Поплавковый Супермарин S.6B имел более обтекаемые формы из-за меньшего «лба» V-образного мотора фирмы Роллс-Ройс с водяным охлаждением (рис. 3.27). Этот мотор на режиме максимальной мощности мог развивать до 3200 л.с. при весе всего 745 кг [26, с. 21]. Для уменьшения сопротивления конструктор самолета Реджинальд Митчелл использовал поверхностные радиаторы, расположенные между двойной обшивкой крыла и верхних частей поплавков. Аэродинамику самолета несколько портили поплавки и расчалочное крыло, но высокая нагрузка на крыло (178 кг/м²) и рекордная нагрузка на мощность (0,95 кг/л.с.) обеспечили аппарату выдающиеся скоростные качества.

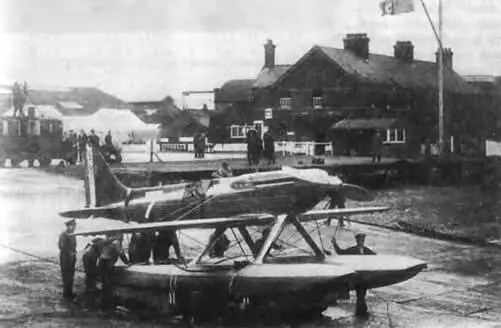

Рис. 3.27. Гоночный гидросамолет Супермарин S.6B

Весьма оригинальным по конструкции был экспериментальный самолет P. Л. Бартини «Сталь-6», построенный в СССР в 1933 г. (рис. 3.28). На самолете установили американский двигатель «Керисс-Конкверрор» максимальной мощностью 680 л.с. Чтобы минимизировать лобовое сопротивление и добиться максимально возможной скорости Бартини применил поверхностные крыльевые радиаторы, а шасси сделал одноколесным, полностью убирающимся в фюзеляж. При испытаниях самолет имел у земли скорость 420 км/ч — на 150 км/ч больше, чем у советских серийных истребителей [6, с. 442].

Скорость, достигнутая с помощью специально сконструированных гоночных самолетов, значительно превышала скорость истребителей начала 30-х годов.

Однако долгое время считалось, что из-за специфических особенностей гоночных самолетов (большая нагрузка на крыло, ограниченный запас прочности и др.) опыт их конструирования не может быть использован при создании военных самолетов. Только необходимость резко увеличить скорость истребителей заставила многих авиаконструкторов пересмотреть свои взгляды.

Первым шагом в практическом использовании конструктивных особенностей гоночных самолетов стало заимствование схемы уборки шасси у спортивного самолета Дайтон-Райт на американском истребителе Грумман FF-1 (1932 г.). И на том, и на другом самолете колеса убирались в ниши по бокам фюзеляжа, т. к. толщина крыла была недостаточной для размещения там шасси (рис. 3.29). Большое сопротивление бипланного расчалочного крыла истребителя FF-1 не позволило заметно увеличить скорость самолета: несмотря на сравнительно мощный двигатель, она не превышала 330 км/ч.

Другим примером влияния гоночного самолета на конструкцию истребителя в США можно считать моноплан Боинг Р-26 (рис. 3.30), выпуск которого был начат в 1933 г. По схеме он напоминал рекордный самолет «Джи Би», имел тот же мотор «Уосп» фирмы Пратт-Уитни. От других истребителей того времени Р-26 отличало небольшое по размерам низкорасположенное крыло площадью всего 14 м². В связи с тем, что действующие на истребитель перегрузки намного больше, чем у неманевренного гоночного самолета, крыло Р- 26 сверху и снизу было подкреплено расчалками. Самолет мог развивать скорость 377 км/ч, что примерно на 50 км/ч больше, чем у других военных самолетов начала 30-х годов. Большая скорость достигалась за счет значительной нагрузки на крыло — почти 100 кг/м 2. и высокой энерговооруженности: нагрузка на мощность составляла всего 2,2 кг/л.с. По этим параметрам Р-26 занимал промежуточное положение между специальными гоночными самолетами и обычными истребителями-бипланами.
