Посте ряда аэродинамических усовершенствований и установки нового типа винта скорость самолета заметно возросла. «Доношу, что истребитель завода № 39 И-16 с мотором Райт-Циклон дал скорость 430 километров на высоте 3000 метров, поставив нас на первое место в мире по истребителям», — сообщал Сталину в октябре 1934 года начальник Главного управления авиационной промышленности Г. Н. Королев [28].

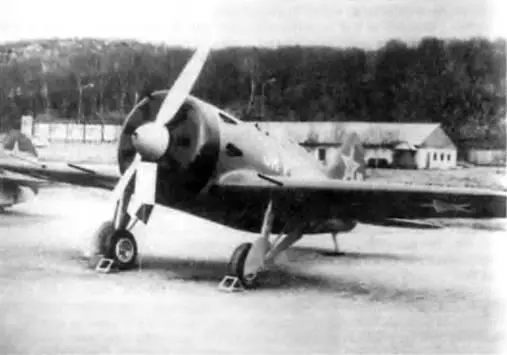

Рис. 3.32. И-16 и Музее авиации Северного Флота (Сафоново)

Серийный выпуск И-16 начался в 1934 г. Благодаря очень короткому фюзеляж) он имел малый продольный момент инерции и, как следствие, быструю реакцию на отклонение рулей. Для большей «верткости» центр тяжести самолета был совмешен с центром давления. Такой метод повышения маневренности применяется на современных боевых самолетах в сочетании с автоматом обеспечения устойчивости, но в 30-е годы это решение вряд ли можно назвать оправданным, т. к. в те годы не существовало никаких приспособлений для автоматического сохранения равновесия, и отсутствие запаса статической устойчивости делало пилотирование И-16 трудной и требующей постоянного внимания работой.

Несмотря на указанный недостаток, И-16 был, несомненно, передовой машиной. «Не было, пожалуй, самолета, — писал В. Б. Шавров. — который производил бы такое большое впечатление на современников своими скоростными качествами. Маленький, „как мушка“, И-16 воплощал в себе идею быстроходного самолета, выполнявшего к тому же очень эффективно фигуры высшего пилотажа и выгодно отличался от любых бипланов. По тому времени — декабрь 1933 г. — это был действительно выдающийся самолет, первый в мире серийный и массовый истребитель-моноплан, положивший начало распространению такой схемы. Самолет применялся в войнах в Испании, на Халкин-Голе, с белофинами и на фронтах Великой Отечественной войны» [6, с. 466]. К этому можно добавить, что всего было построено 9450 И-16 разных модификаций [7, с. 432–433].

В середине 30-х годов ВВС США объявили конкурс на создание нового истребителя для замены самолета Боинг Р-26. Победителем стал Северский Р-35. сконструированный в 1935 г. нашим соотечественником-эмигрантом А. Н. Прокофьевым-Северским. Благодаря самому мощному в то время двигателю воздушного охлаждения Пратт-Уитни R-1830, применению винта изменяемого шага и убирающемуся шасси этот цельнометаллический самолет имел на 75 км/ч большую, чем у Р-26. максимальную скорость полета. Шасси убиралось не вбок, как обычно, а назад, в специальные обтекатели под крылом (рис. 3.33). Это позволило сделать крыло герметичным и занять его внутренний объем под топливный бак, обеспечивающий самолету дальность более 1500 км. Коэффициент лобового сопротивления Р-35 равнялся 0,0251, аэродинамическое качество составляло 11,8 — весьма хорошие показатели для того времени (Р-26 имел Cxo=0,0448, К=8,3; у советского И-16 эти величины составляли соответственно 0,035 и 11,0) [1. с. 482–483; 24, с. 100–101]. Герметичное крыло придавало самолету плавучесть при вынужденной посадке на воду, а многолонжеронная конструктивно-силовая схема обеспечивала высокую боевую живучесть.

За Р-35 последовал истребитель Кертисс Р-36,с тем же двигателем, но с улучшенной аэродинамикой; в частности, шасси убиралось не в обтекатели, а внутрь крыла. В результате максимальная скорость истребителя достигала 480 км/ч — на 30 км/ч больше, чем у «Северского».

Р-35 и Р-36 строили в США небольшими сериями, т. к. американское руководство в силу особенностей географического положения своей страны не видело особой необходимости иметь мощную военную авиацию. Большая часть самолетов шла на экспорт. Так. более 200 Р-36 было изготовлено по заказу французских ВВС.

В отличие от США, японское правительство, захваченное идеей завоевания господства на Востоке, быстро наращивало выпуск боевых самолетов. Представителями поколения скоростных истребителей в Японии были самолеты Мицубиси А5М (1935 г.) и Накадзима Ki-27 (1936 г.). Они были очень схожи по конструкции, оба имели звездообразные 9-цилиндровые двигатели мощностью около 600 л.с. Основное различие заключалось в том, что самолет фирмы Мицубиси имел неубираемое шасси и открытую кабину летчика, поэтому его скорость не превышала 400 км/ч. Более совершенный Ki-27 (рис. 3.34) оказался примерно на 50 км/ч более скоростным при приблизительно равных остальных летных параметрах. Он был принят в качестве основного японского истребителя конца 30-х — начала 40-х годов, построили 3399 самолетов [14. с. 216]. Советские летчики, испытывавшие трофейный Ki-27, отмечали отличные маневренные свойства этого японского истребителя, характерные, скорее, для биплана, чем для моноплана [7, с. 161].

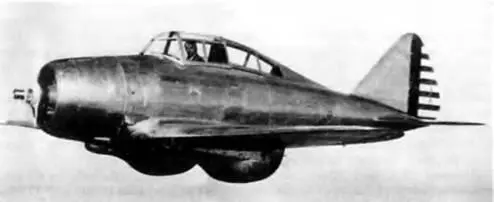

Рис. 3.33. Истребитель Северский Р-35

Мощность лучщих авиационных звездообразных двигателей в середине 30-х годов составляла 700–800 л.с. Дальнейшее увеличение рабочего объема двигателей вызывало рост размеров цилиндров, а это, в свою очередь, вело к увеличению диаметра фюзеляжа истребителя, итак имевшего бочкообразную форму, и к росту аэродинамического сопротивления самолета.

Выход был найден в появлении спаренных двигателей типа «двойная звезда», таких, как Пратт-Уитни «Твин- Уосп» (США) или Гном- Рон «Мистраль Мажор» (Франция). Они представляли собой как бы два обычных звездообразных двигателя, прижатых друг к другу. Вопрос охлаждения цилиндров второго ряда был решен на основе рекомендаций ученых по более рациональной организации охлаждающего потока посредством специальной профилировки капота двигателя и применения пластин-дефлекторов (отклонителей потока). В результате появления «сдвоенных звезд» удалось вдвое повысить мощность без увеличения площади поперечного сечения силового агрегата.

Наряду с истребителями с двигателями воздушного охлаждения строились и самолеты с двигателям водяного охлаждения. Преимуществом этих машин были более обтекаемые формы и меньший мидель капота двигателя, недостатками — большие вес и стоимость силовой установки, ее более высокая уязвимость в бою по сравнению с двигателем воздушного охлаждения.

Первыми представителями «нового поколения» скоростных истребителей с двигателями водяного охлаждения явились французский Девуатин D-500 и И-17 конструкции Н. Н. Поликарпова. От предыдущих машин их отличал узкий, вытянутый в длину фюзеляж, придававший самолету совершенно другой, более «элегантный» облик.

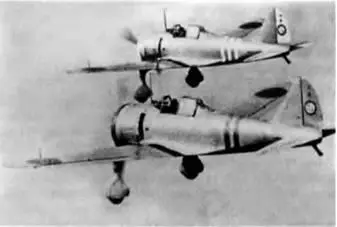

Рис. 3.34. Истребители Накадзима Ki-27
