Д. Соболев - История самолётов 1919 – 1945

Рис 3.36. Истребитель Мессершмитт Bf. 109E

Рис. 3.37. Истребители Супермирин «Спитфайр» I

Было бы неправильно считать, что в 30-е годы все новые истребители имели схему моноплан. Среди этого класса машин было немало и бипланов. Так, например, в СССР из 14 типов истребителей, сконструированных в 1935–1939 гг., 5 имели бипланное крыло, 3 из них (ДИ-6, И-15 и И-153) строились серийно, причем И-153 (рис. 3.39) поступил в серийное производство в самом конце 30-х годов. И-15 и И-153 были выпушены большой серией: соответственно 2792 и 3437 экземпляров [7, с. 433].

За рубежом также строили истребители-бипланы. Примером этого может служить английский Глостер «Гладиатор», начавший поступать на вооружение в 1937 г. и построенный в количестве более полутысячи экземпляров (рис. 3.40). Самолет экспортировался и в другие страны — Бельгию. Швецию, Норвегию. Латвию, Литву, Ирак. Китай. Другим известным истребителем-бипланом предвоенных лет был итальянский Фиат C.R.42. Эта машина поступила в серийное производство в 1939 г. и выпускалась до 1943 г… на вооружение было поставлено 1781 C.R.42. [14, с. 216]. По сравнению с советскими И-15 и И-153, зарубежные бипланы имели неубирающееся шасси и были более тихоходными.

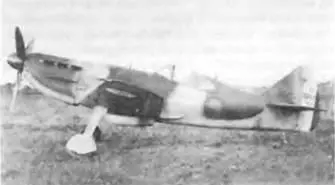

Рис. 3.38. Истребитель Девуатин D-520

По скорости бипланы заметно уступали самолетам-монопланам, однако имели преимущество в отношении маневренности. Как видно из таблицы 3.8, биплан И- 15 тратил на выполнение виража вдвое меньше времени, чем современный ему моноплан И-16. На самолетах стояли одинаковые двигатели и взлетный вес машин был практически идентичным. Лучшая маневренность биплана достигалась за счет меньшей нагрузки на крыло; т. к. при том же размахе площадь бипланного крыла всегда больше.

Лучшие маневренные свойства и послужили причиной долголетия истребителей- бипланов. Возникла даже специальная «теория двух истребителей», согласно которой истребители-монопланы должны были действовать в бою совместно с истребителями-бипланами: первые догоняют и сковывают атаками противника, вторые уничтожают его в воздушном бою.

Во время гражданской войны в Испании многие советские летчики, участвовавшие в боях, отдавали предпочтение бипланам. «По истребителям пилоты в основном считают, что маневренность И-16 недостаточна и поэтому (а также из-за более легкой посадки) хвалят И-15, полагая, что его можно модернизировать, улучшив вооружение … и скорость», — гласит отчет из Испании [19].

Однако по мере повышения скорости полета большее сопротивление бипланного крыла становилось все более заметным недостатком. Опыт боевого применения авиации в Испании продемонстрировал трудности совместного применения разнотипных истребителей, разрыв в скорости между которыми все более возрастал. К концу 30-х годов истребители-бипланы уступали по скорости iil только одноместным монопланам, но, нередко, и бомбардировщикам.

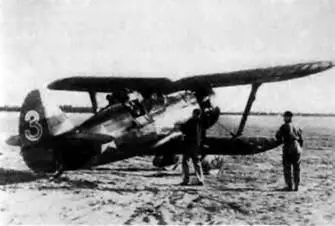

Рис. З 39. Истребитель И-153

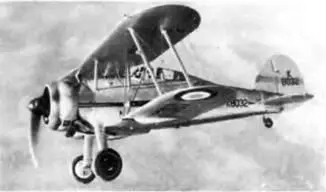

Рис. 3.40. Истребитель Глостер «Гладиатор»

Приверженцы схемы «биплан» предпринимали разнообразные решения для того чтобы повысить скорость самолетов. Кроме уже известных — убираемое шасси фонарь кабины пилота, выдвигались и весьма оригинальные идеи. Одной из них было применение схемы «свободнонесущий биплан». Такую необычную компоновку предложили советские конструкторы Л, А. Боровиков и И. В. Флоров. Построенный ими в 1937 г. экспериментальный истребитель М-207 не имел ни привычных для биплана расчалок, ни межкрыльевых стоек (рис. 3.41). С двигателем мощностью 801 л.с. этот самолет при испытаниях показал скорость 416 км/ч на высоте 4000 м [21,c. 69], что для истребителя конца 30-х годов было явно мало.

Другой, еще более радикальной попыткой объединить достоинства биплана и моноплана в одном самолете было создание самолетов с убираемым в полете крылом Первый проект такого преобразуемого самолета был разработан в США русским эмигрантом Н. Медведевым в 1931 г. Перед самым началам Великой Отечественной войны советский авиаконструктор В. В. Шевченко построил первые самолеты схемы «биплан-моноплан» ИС-1 и ИС-2. Одноместный истребитель-биплан преобразовывался в моноплан благодаря уборке нижнего крыла частично в фюзеляж, частично в ниши в верхнем крыле. Во время испытаний ИС-1 уборка и выпуск нижнего крыла производились около 600 раз на земле и 30 раз в полете, механизм работал надежно [4, с. 86]. Начало войны с Германией остановило эти работы. Но они и не имели перспективы: опыт применения военных самолетов в 30-е годы убедительно продемонстрировал, что высокая маневренность истребителя не может компенсировать его недостаточную скорость, а из-за большего веса конструкции преобразуемый самолет по скоростным качествам неизбежно уступал бы новейшим истребителям-монопланам.

Таким образом, к концу 30-х годов эра самолетов-бипланов подошла к концу. Многолетний спор приверженцев бипланной и монопланной схем в самолетостроении вследствие сильно возросшей в 30-е годы скорости полета закончился полной победой моноплана.

Погоня за скоростными качествами самолетов привела также к сокращению выпуска двухместных истребителей. Напомню, что в конце 20-х годов указанный тип самолета строили в нескольких странах. Он предназначался для сопровождения тяжелых бомбардировщиков и для воздушного боя с самолетами противника. В то время господствовала бипланная схема и разница в скорости одноместного и двухместного истребителей была невелика. Зато, благодаря задней подвижной стрелковой установке, двухместный самолет обладал преимуществами в мощности огня и зоне обстрела.

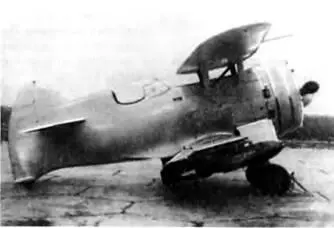

Рис. 3.41. Истребитель И 207

С появлением скоростных обтекаемых истребителей-монопланов больший вес целевой нагрузки двухместного истребителя (800-1100 кг по сравнению с 440–600 кг у одноместной машины того же назначения) и обусловленная этим большая площадь крыла привели к заметному отставанию в скорости. Во второй половине 30-х годов разница в максимальной скорости у одноместного и двухместного истребителей была примерно 100 км/ч [15, с. 17]. Так, максимальная скорость советского серийного двухместного истребителя ДИ-6 составляла 382 км/ч на высоте 3000 м. Вследствие большей нагрузки на мощность двухместный истребитель уступал одноместному и по высотным характеристикам — потолку и скороподъемности, и в маневренности. Поэтому после выпуска 222 самолетов, в 1938 г. серийное производство ДИ-6 было прекращено.
