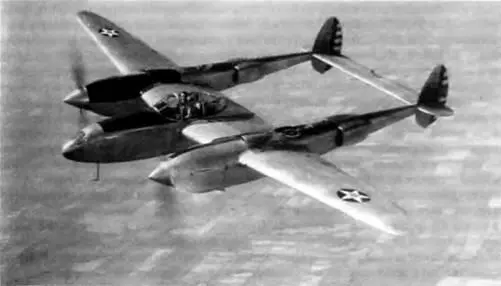

Рис. 4.5. Истребитель Локхид Р-38 «Лайтнинг»

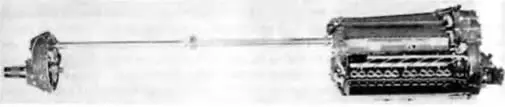

Рис. 4.6 Силовая установка самолет P-39

Несмотря на высокую стоимость Р-38 — 120400 долларов (в три раза больше, чем стоимость «Харрикейна») [1, с. 496], характеристики истребителя произвели такое впечатление на военных, что уже в апреле 1939 г. последовал заказ на серию этих машин. Первая партия — 36 самолетов P-38D, была изготовлена в 1940 г., а с 1941 г начался выпуск Р-38Е с менее крупнокалиберной, но зато более скорострельно. 20-мм пушкой. В отличие от опытного образца, эти самолеты имели протектированные топливные баки.

Интересно, что Р-38 стал первым американским истребителем, уничтожившим немецкий самолет поете вступления США во вторую мировую войну. Это случилось 7 декабря 1941 г., когда пилот Р-38Е сбил четырехмоторный FW-200 над Атлантикой, вблизи побережья Исландии [10, с. 227].

Почти одновременно с Р-38 на испытания вышел другой американский истребитель — Белл Р-39 «Эркобра». Так же как самолет фирмы Локхид. он создавался как высокоскоростной истребитель-перехватчик с двигателем водяного охлаждения Аллисон V-1710 с турбокомпрессором. Однако «техническая изюминка» Р-39 заключалась в другом: конструкторы, под руководством Р. Вуда, решили расположить двигатель за кабиной пилота, вблизи центра тяжести самолета. Установленный в носу пропеллер приводился в движение с помощью вала длиной 2,5 м, соединяющего двигатель с редуктором воздушного винта (рис. 4.6). В освободившееся в носовой части пространство убиралась передняя стойка шасси; там же располагались стреляющая через ось пропеллера 37-мм пушка и два синхронных 12,7-мм пулемета.

Основными преимуществами указанной компоновки были меньший продольный момент инерции самолета (наиболее массивный агрегат — двигатель — находился е центре фюзеляжа) и, следовательно, лучшая маневренность истребителя, удобство размещения оружия, обтекаемая форма суживающейся вперед носовой части фюзеляжа и хороший обзор из кабины. При испытаниях весной 1939 г. Р-39 показал скорость 627 км/ч и отличную скороподъемность. Однако последующая доработка, заключавшаяся в введении бронезащиты, протектировании топливных баков, установке двух дополнительных пулеметов и усилении задней части фюзеляжа и узлов крепления двигателя (для уменьшения опасности, что при ударе двигатель сорвется со своего места и раздавит пилота), привела к перетяжелению самолета примерно на 800 кг. Летные характеристики еще больше ухудшились после того, как в 1941 г. на модели P-39D вместо турбонагнетателя установили обычный одно- скоростной нагнетатель с механическим приводом [28] Это было сделано потому, что P-39D предназначался, в основном, на экспорт, а Госдепартамент США запрещал тогда вывозить из страны самолеты, снабженные двигателями с турбонаддувом. .

В результате самолет перестал удовлетворять требованиям к высотному истребителю-перехватчику. Основной потенциальный заказчик Р-39, ВВС Англии, отказался от самолета, и большую часть построенных машин направили в СССР в качестве помощи по «ленд- лизу» (рис. 4.7). При сравнительно небольших высотах, на которых происходили воздушные бои на Восточном фронте, в нашей стране они сослужили неплохую службу. Позднее в СССР поступал истребитель Белл Р-63 «Кингкобра», являвшийся модификацией Р-39. Он имел более высотный двигатель с двухступенчатым нагнетателем, улучшенный профиль крыла, увеличенные размеры крыла и вертикального оперения [8, с. 247–252].

Как известно, в условиях войны самолет быстро устаревает, требуется все более совершенная техника. Характерной чертой развития авиации в годы второй мировой войны было то, что совершенствование истребителей шло, в основном, по пути модификации созданных в конце 30-х — начале 40-х годов образцов, тогда как в период 1914–1918 гг. ежегодно появлялись новые конструкции, отличавшиеся по схеме, материалам, типу двигателя. Этому можно дать несколько объяснений. Во-первых, к концу 30-х годов сложилась оптимальная схема винтомоторного самолета — свободнонесущий моноплан с работающей обшивкой и тянущим пропеллером. Во-вторых, производство самолетов велось теперь конвеерным методом, и коренное изменение конструкции вызвало бы временную остановку производственного процесса, что в условиях напряженных боевых действий и необходимости постоянно восполнять боевые потери являлось недопустимым. В годы первой мировой войны самолеты были значительно проще по конструкции, их производство нередко велось полукустарными методами, и смена модели мало отражалась на общих темпах выпуска боевой авиатехники.

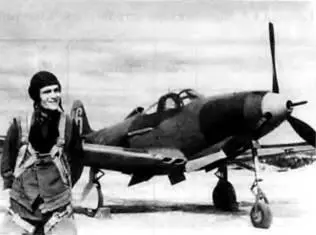

Рис. 4.7. «Эркобра» в СССР

Рассмотрим процесс модификации самолетов на примере четырех самых массовых истребителей периода второй мировой войны: «Спитфайр», Bf. 109, «Як» и «Ла» («ЛаГГ»). Каждая из этих машин была построена в количестве более 20 тысяч экземпляров.

«Спитфайр» Мк. I ……….1938 ……«Мерлин-2»…… 1000/1050….. 2640 …..117……. 2.64/2,51….. 8x77

«Спитфайр» Мк. V……….1941……. «Мерлин-45»…. 1115/1150….. 2920….. 130……. 2,62/2.54….. 2x20 4x7.

Введено бронирование летчика и агрегатов. Усилены лонжероны крыла. Полотняная обшивка элеронов заменена металлической.

«Спитфайр» Мк. IХ……..1942 …… «Мерлин-66»…. 1410/2170…… 3290….. 146……. 2.41/1,56…. 2x20 4x7.7

Установлен радиатор охлаждения топливной смеси. Применен 4-лопастный винт. Носовая часть фюзеляжа удлинена на 0,6 м. Увеличен размер руля направления, рули высоты — с металлической обшивкой. Для лучшего обзора увеличена выпуклость фонаря кабины

«Спитфайр» Мк. ХIV……1943…… «Гриффон-66»…1540/2450….. 3810….. 169……. 2,47/1,56…. 2x20 4x7.7

Установлен 5-лопастной винт. Увеличена площадь радиаторов. Хвостовое колесо сделано убирающимся. Усилено шасси. Увеличена площадь киля.

«Спитфайр» Мк.21……..1945……. «Гриффон-61». 1740/2450….. 4224….. 186……. 2.54/1,72…. 4x20

Усилена конструкция планера. Новое крыло с цельноштампованными лонжеронами. Введены щитки ниш уборки шасси. Изменена форма законцовок крыла. Увеличены размеры элеронов.

Bf.109Е-3…………………… 1939……. DB-601A……….. 1000/1175…… 2610….. 159……. 2,61/2,22…. 2x20 2x7.9

Bf.109F-1…………………… 1941……. DB-601N……….. 1100/1270…… 2750….. 170……. 2,50/2,17…. 1x15 2x13
