Д. Соболев - История самолётов 1919 – 1945

Улучшена форма капота двигателя. Увеличен размер кока винта. Радиаторы сильнее «утоплены» в крыло. Скруглены законцовки крыла. Ликвидирован подкос горизонтального оперения. Хвостовое колесо сделано полуубираюшимся.

Bf.109G-2…………………… 1942……. DB-605A………. 1380/1800…… 3100…… 191…… 2,25/1,72…. 1x20 2x13

Для большей высотности применена система впрыска закиси азота в двигатель. Усилена конструкция планера и шасси.

Bf.109G-10…………………. 1944……. DB-605D……….. 1380/2000….. 3680…… 229…… 2,67/1,84…. 1x30 2x13

Для кратковременного форсирования мощности применена система впрыска в двигатель водо-метаноловой смеси. Улучшены обводы маслорадиатора. Усилено бронирование.

Bf.109К-4…………………… 1944……. DB-605DCM…. 1435/2000…… 3380…… 210…… 2,36/1.69…. 1x30 2x13

Упрощена конструкция фонаря кабины. Введена дополнительная бронезащита пилота. В конструкции оперения и задней части фюзеляжа металл заменен на дерево. Установлены щитки, закрывающие ниши уборки шасси. Хвостовое колесо — полностью убирающееся.

Як-1………………………….. 1940……. М-105П…………. 1050…………… 2950…… 171……. 2,79………… 1x20 2x7.6

Як-7Б………………………… 1942……. М-105ПФ……… 1180/1260…… 3010…… 175……. 2,55/2,39…. 1x20 2x12,7

Измененена конструкция моторамы. Центровка самолета смещена вперед. Хвостовое колесо сделано убирающимся. Усовершенствована форма всасывающих патрубков, улучшена внешняя отделка планера. Введены щитки, закрывающие ниши уборки шасси.

Як-9………………………….. 1942……. М-105ПФ……… 1180/1260…… 2870…… 167……. 2,43/2,28…. 1x20 1x12,7

Деревянные лонжероны крыла заменены металлическими. Для улучшения обзора понижен гаргрот за кабиной.

Як-3………………………….. 1944……. М-105ПФ2……. 1240/1290…… 2700…… 182……. 2,18/2,09…. 1x20 2x12.7

Площадь крыла уменьшена на 2,3 кв. м, На 2 % уменьшена относительная толщина профиля. Применен новый, более «утопленный» в фюзеляж водорадиатор. Маслорадиаторы из-под двигателя перемешены в центроплан крыла. Полотняная обшивка фюзеляжа заменена фанерной. Улучшены формы зализов крыла, кока винта, козырька фонаря кабины. Улучшена герметизация фюзеляжа.

Як-9У……………………….. 1944……. ВК-107А……….. 1500/1650…… 3200….. 187…….. 2,14/1,94…. 1x20 2x12.7

Установлены новые водо- и маслорадиаторы увеличенной площади. Крыло сдвинуто на 0,1 м вперед. Толщина обшивки фюзеляжа увеличена с 2 до 3 мм. Улучшена оттделка внешней поверхности.

Лагг-3………………………. 1940……. М-105П…………. 1050……………. 3150….. 180……. 3,0…………….1x20 1x12,7

Ла-5…………………………. 1942……. М-82……………… 1330/1700……. 3210….. 182……. 2,41/1,89….. 2x20

В связи с заменой двигателя изменена форма передней части фюзеляжа. Хвостовое колесо сделано убирающимся. В конструкции дельта-древесина постепенно заменена недефицитной сосной.

Ла-5Ф………………………. 1943……. М-82Ф………….. 1540/1700…….. 3326…. 192……. 2,20/1,96….. 2x20

Улучшен обзор из кабины. кроме переднего бронировано также заднее стекло фонаря кабины.

Ла-5ФН……………………. 1943……. М-82ФН……….. 1630/1850…….. 3290…. 188……. 2.02/1,78….. 2x20

Применен непосредственнный впрыск топлива в цилиндры. Облегчено шасси. Улучшена теплоизоляция кабины. Снижены усилия на ручке управления.

Ла-7…………………………. 1944……. АШ-82ФН…….. 1630/1850…….. 3315…. 189……. 2,03/1,79….. 3x20

Деревянные лонжероны заменены металлическими. Воздухозаборник перенесен с капота в центроплан крыла, масло радиатор — под фюзеляж за центропланом. Улучшена герметизация.

Как следует из таблицы 4.4., совершенствование самолетов-истребителей заключалось, главным образом, в:

— повышении мощности силовой установки;

— улучшении аэродинамики самолета;

— усилении конструкции планера и его боевой живучести;

— установке более мощного вооружения.

Мощность двигателя может быть повышена за счет увеличения объема цилиндров, числа оборотов, а также большего расхода рабочей смеси вследствие искусственного наддува во входном коллекторе. Последний метод был наиболее предпочтителен (увеличение размеров цилиндров вело к росту габаритов и веса силовой установки, а число оборотов ограничивалось прочностными пределами материала конструкции › и поэтому применялся чаше других. Именно таким образом осуществлялось повышение мощности двигателей Роллс-Ройс «Мерлин» для «Спитфайров». Благодаря росту эффективного давления с 11.4 кг/см² на модели «Мерлин» II до 19,4 кг/см² на «Мерлин» 66 при неизменных размерах и числе оборотов номинальная мощность силовой установки возросла более, чем на треть. Во избежание тепловых перегрузок мотора и для повышения КПД силовой установки на самолете «Спитфайр Mk.lX применили двухступенчатый нагнетатель с устройством для охлаждения топливной смеси перед поступлением ее в двигатель (рис. 4.8), а на снабжение ВВС начало поступать авиационное горючее с октановыми числами 100 и более.

Когда возможности двигателя полностью исчерпывались, на самолете приходилось устанавливать новый двигатель, с большим рабочим объемом. В 1943 г. на смену 27-литровому „Мерлину“ пришел 36-литровый Ролл-Ройс „Гриффон“. Он применялся на последних модификациях „Спитфайра“, начиная с Mk.XIV.

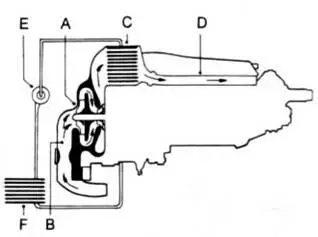

Рис. 4.8 Схема наддува двигателя Мерлин 61 А — центробежный нагнетатель, В — всасывающий патрубок. С — радиатор охлаждения смеси. D — входной коллектор, Е — насос, F — основной радиатор

Рис. 4.9. Режимы работы двигателя „Мерлин“ 65 [40, с. 48]. I — номинальный, 2- боевой, 3 — чрезвычайный.

Во время воздушного боя пилоту часто бывало необходимо на короткое время резко увеличить мощность двигателя, чтобы догнать противника или, наоборот, уйти от преследования. Поэтому наряду с обычным номинальным режимом конструкторы моторов ввели форсированные режимы, предусматривающие перегрузку двигателя по оборотам и (или) наддуву. Обычно таких режимов было два — боевой (разрешенная продолжительность без опасности повреждения двигателя — 15 минут) и чрезвычайный (не более 5 минут). Мощность при этом возрастала на 30–50 % (рис. 4.9).

Развитие двигателей для истребителей семейства „Як“ происходило, так же как у „Мерлинов“, в основном за счет усиления наддува. Правда, из-за отсутствия в стране высокооктановых сортов топлива (только к концу войны удалось наладить выпуск бензина с ОЧ=100) они не имели форсированных режимов. Более того, у последней модели — ВК-107А, из-за очень напряженного теплового режима работы даже на „номинале“ ресурс не превышал 25 часов [8, с. 170].

Особенностью немецких двигателей фирмы Даймлер-Бенц и советского М-82ФН была система непосредственного впрыска топлива в цилиндры. По сравнению с обычным карбюраторным двигателем это позволяло повысить „приемистость“ самолета, уменьшить пожароопасность, улучшить экономичность двигателя благодаря более равномерному распределению топлива по всем цилиндрам. Кроме того, отсутствовала опасность прекращения посту пления бензина в двигатель при отрицательных перегрузках, например в „перевернутом“ полете.
