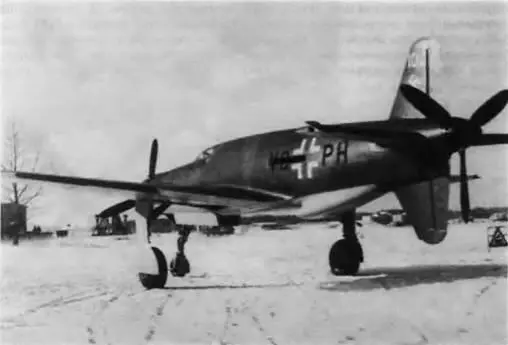

Рис. 4.32. Дорнье Do-335

Рис. 4.33. Изменение взлетного веca (А), мощности (Б), максимальной скорости (В) и нагрузки на крыло (Г) одномоторных истребителей. Обозначения — Германия; о — СССР. О — Англия: А — США: v — Япония; 1 — Bf. 109E 3; 2 — Bf. 109G-2; 3 — FW-190A-3; 4 — Ta 152: 5 — Як-1; 6 — Як-9. 7 — Як-3; 8 — Ла-5; 9 — Ла-7: 10 — Спитфайр» Mk.l: 11 — «Спитфайр» Mk.V; 12 — «Спитфайр» Mk.IX; 13 — «Спитфайр» Mk.XIV; 14 «Спитфайр» Мк 21: 15 Тайфун 1В; 16 — Р 40А: 17 — P-47D; 18 — P-51D; 19 — А6М2; 20 — Ki 84, 21 — Ki-61, 22- N1K2

На рисунке 4.33 показано развитие параметров наиболее известных самолетов- истребителей в 1939–1945 гг. Как видно из графиков, эволюция этого типа самолетов сопровождалась увеличением их взлетного веса, нагрузки на крыло, мощности силовой установки. Средний темп роста скорости для всех стран был одинаковый и составлял 35–40 км/ч в год. Как правило, это сопровождалось приростом максимальной мощности двигателя (в среднем на 200 л.с. в год), взлетного веса (350 кг/год) и нагрузки на крыло (15 кг/м² в год). Исключение представляли собой истребители советских ВВС, вес которых возрастал очень незначительно, а нагрузка на крыло оставалась практически неизменной.

Бомбардировщики, наряду с истребителями, составляли основу военной авиации всех участвовавших в войне держав, «Удельный вес» бомбардировщиков в численности авиапарка зависел от господствующей военной доктрины и от ситуации на театре военных действий (табл. 4.9).

К началу 40-х годов наиболее многочисленной бомбардировочной авиацией обладал СССР, военное руководство которого исповедовало теорию уничтожения врага на его собственной территории. Однако в ходе войны мы были вынуждены обороняться, а затем завоевывать господство в воздухе, поэтому с 1941 г. приоритет был отдан выпуску истребителей. Агрессивные планы Германии, Италии и Японии обусловили значительное внимание производству бомбардировщиков, но когда военная ситуация изменилась не и пользу этих стран, оснопныс усилия там были направлены на развитие оружия обороны — истребителей. США неуклонно наращивали выпуск бомбардировщиков как основной ударной силы и в 1944 г. изготовили 35 тысяч самолетов этого типа, что составило 40,4 % общего выпуска авиапромышленности страны.

Всего в боевых действиях в годы войны участвовало около 100 различных типов бомбардировщиков. Сведения о годах и объеме выпуска наиболее известных из них приведены в таблице 4.10.

Одномоторные

Германия

Ju-87 (37–44/5709)

Англия

«Бэттл» (37–41/2419) «Барракуда» (43–46/2570)

СССР

Су-2 (40–42/877)

Япония

Аичи D3A (36–44/1300) Накадзима B5N (38–42/1149) Мицубиси Ki-30 (38–40/706) Йокосука B6N (41–45/2038) Накадзима B6N (43–45/1268)

США

А-24 «Донтлссс» (37–44/5936) «Эвенджер» (42–54/9836) «Хеллдайвер» (42–45/7200) А-31 «Вэнджанс» (42–44/1528)

Двухмоторные

Германия

Не-111 (36–44/7450) Do-17Z/Do-217 (39–42/2541) Ju-88/Ju-188 (39–44/16080) Не-177 (42–44/1126)

Англия

«Бленим» (36–44/5231) «Уитли» (37–43/1731) «Веллингтон» (37–45/11461) «Хемпден» (38–42/1430) «Москито» (41–49/6439)

СССР

СБ (36–41/6831) ДБ-ЗФ(Ил-4) (39–45/6119) Пе-2 (41–45/11202) Ту-2 (42–51/2500)

Япония

Мицубиси G3M (36–41/1048) Мицубиси Ki-21 (37–44/2064) Мицубиси G4M (40–44/2446) Накадзима Ki-49 (40–44/819) Кавасаки Ki-48 (40–44/1977) Иокосука Р1V1 (43–45/1002) Мицубиси Ki-67 ‹44–45/727)

США

А-20 «Бостон» (39–44/7385) В-25 «Митчелл» (40–45/9816) В-26 «Марадер» (41–45/5157) «Балтимор» (41–44/1575) А-26 (43–46/2446)

Четырехмоторные

Германия

FW-200 (40–44/276)

Англия

«Стирлинг» (40–45/2221) «Галифакс» (40–46/6176) «Ланкастер» (41–46/7377)

СССР

Пе-8 (41–44/79)

США

В-17 (39–45/12731) В-24 (41–45/18188) В-29 (43–46/3970)

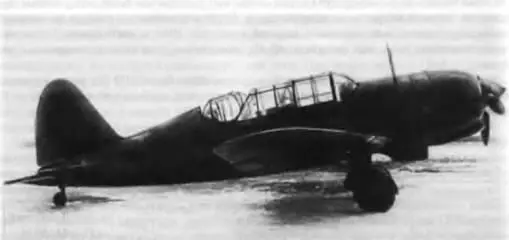

Рис. 4.34. Легкий бомбардировщик Су-2

Одномоторные бомбардировщики представляли собой монопланы с экипажем 2–3 человека и бомбовой нагрузкой 500–900 кг. Взлетный вес этих машин находился в диапазоне 4–7 т, максимальная скорость полета — 400–500 км/ч. Немецкие и английские легкие бомбардировщики были снабжены двигателями водяного охлаждения, остальные — двигателями воздушного охлаждения. Последнее представляется более оправданным, т. к. скорости самолетов были сравнительно невелики, и большее лобовое сопротивление звездообразного двигателя не имело особого значения, зато боевая живучесть такого типа силовой установки намного выше.

До войны боевую нагрузку (бомбы или торпеды) обычно подвешивали под фюзеляжем или крылом. Это, однако, сильно увеличивало сопротивление и снижало скорость и дальность полета. Поэтому на новых типах машин, появившихся в годы войны, стали делать внутренний бомбоотсек. Пришлось отказаться от применения низкорасположенного крыла с неразрезными лонжеронами и приподнять крыло вверх, освободив нижнюю часть фюзеляжа под бомболюк.

До войны легкие бомбардировщики, как правило, предназначались для бомбометания с горизонтального полета. Примером таких самолетов могут быть английский Фейри «Бэттл», польский PZL «Карась», японский Мицубиси Ki-30 и советский Су-2 (рис. 4.34).

Однако, как показала практика, гораздо более эффективным оказалось применение одномоторных самолетов в качестве пикирующих бомбардировщиков. Высокая точность бомбометания в этом случае (радиус отклонения — не более 30 м) компенсировала небольшую величину боевой нагрузки легкого бомбардировщика.

Наиболее известным в этом классе машин был немецкий Юнкере Ju-87, о котором уже писалось в предыдущей главе. Его блестящий успех во время войны в Испании, захвата Польши, Франции и в первые месяцы войны с СССР, когда авиация агрессора безраздельно господствовала в воздухе, породил у немецкого руководства желание продлить жизнь этого самолета с неубираюшимся шасси и максимальной скоростью пат ста менее 400 км/ч. Однако, несмотря на повышение мощности двигателя Jumo-211 с 1200 до 1400 л.с. (модификация Ju-87D-1, 1941 г.), а затем до 1500 л.с. (Ju-87D-7, 1943 г.) и попытки хоть как-то улучшить обтекаемость этой угловатой машины, конструкторы не добились заметного улучшения полетных характеристик. В 1943–1944 гг. Ju-87 сменил FW-190, в варианте истребителя-бомбардировщика.
