Г. Дмитриев - Соколиная охота (Малые противолодочные корабли проектов 1141 и 11451)

Групповая атака ПЛ под управлением КАСУ МВУ-226-1 по данным ГАК «Звезда-М1-01», сопряженного с аппаратурой «Герань» и навигационным комплексом «Бейсур» КПУГ в составе двух (схема слева) и трех (схема справа) МПК пр. 11451.

Состав КПУГ из двух кораблей пр. 11451, приступивший к поиску П/1 по вызову, с высокой степенью вероятности мог лодку обнаружить, осуществить длительное слежение за ней, передавая друг-другу ЭДЦ, а по распоряжению и уничтожить на любом этапе слежения, при этом один из кораблей брал на себя функцию наводящего, другой-атакующего.

Боевые возможности КПУГ из трех кораблей были еще эффективнее: расширялся район поиска ПЛ; обнаруженную ПЛ одновременно контролировали два корабля (один на переходе); с принятием решения на уничтожение ПЛ, сокращалось время нанесения удара, т.к. второй из наводящих кораблей уже заранее занимал выгодное тактическое положение для выполнения ЦУ (это имело особо важное значение при решении на уничтожение ПЛ сразу же после классификации цели); при неуспешной атаке сохранялась возможность повторения удара без обмена функций атакующего и наводящих кораблей, что сокращало время выхода в атаку; появлялся ряд других преимуществ.

С принятием на вооружение РПК «Медведка» ударные возможности КПУГ возрастали еще больше: увеличивалась дистанция удара и атака проходила скоротечнее.

Кроме этого, мощный ГАК «Звезда», установленный на «Соколах», в комплексе с КАСУ «Гангут» мог обеспечить ЦУ ударному оружию любого корабля, вооруженному системой групповых атак. Так, УРПК «Метель» или УРК «Раструб» имели большую дальность действия, но она не обеспечивалась собственными корабельными радиотехническими средствами, этим комплексам для применения на полную дальность необходим был выносной пост ЦУ.

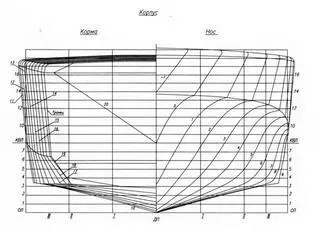

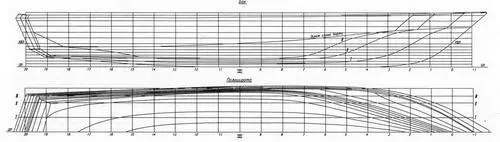

Теоретический чертеж (проекция «Корпус» увеличена в два раза).

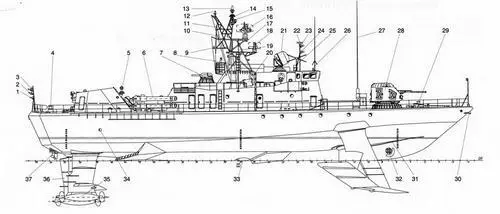

Боковой вид

1. Огонь «Хмель-Ш»; 2. Огонь кормовой; 3. Огонь кильватерный; 4. Шпиль швартовный; 5. Биконическая антенна; 6. Торпедный аппарат ТР-224; 7. АУ АК-630М; 8. Визирная колонка РЛС МР- 123-01; 9. Огонь кильватерный; 10. Контрольный штырь МГС-407К; 11. Антенна МГС-407К; 12. Антенна РТС «Герань»; 13. Антенна К-698-2; 14. Огонь «Хмель-Ill»; 15. Огонь топовый; 16. Антенна РЛС МР-220; 17. Тифон; 18. Антенна РЛС 6730-5; 19. Антенна штыревая 6 м; 20. ПУ комплекса ПК-16; 21. Антенна РЛС МР-123-01; 22. Огонь якорный белый; 23. Огонь якорный синий; 24. Огонь маневроуказания; 25. Радиопеленгатор АРП-50СВ; 26. Антенна комплекса АДК-3; 27. Антенна штыревая 10 м; 28. АУ АК-176; 29. Шпиль якорный; 30. Якорь Матросова; 31. Брызгоотбойник; 32. Подруливающее устройство; 33. Шахта контейнера ГАК «Звезда М1-01»; 34. Отвод газовыхлопа дизельгенераторов; 35. Обтекатель нижнего редуктора УПР; 36. Руль; 37. Выдвижная поворотная колонка. 81. Помещение газоходов; 82. Шахта воздухозабора ГТУ М16; 83. Шахта воздухозабора ГТУ лб; 84. Шахта воздухозабора ГТУ пб; 85. СПТ; 86. Бокс; 87. Санузел комсостава; 88. Тамбур; 89. Коридор надстройки; 90. Помещение ЭТД; 91. ГКП; 92. Вентиляторные; 93. Помещение ПЗРК; 94. Подбашенное отделение АУ АК-630М; 95. Помещение тросоукладчика; 96. В/ч блоки МР-123-01; 97. АП МР-123-01; 98. Ходовая рубка; 99. Приборы торпедиста; 100. Камбуз; 101. Станция ОХТ; 102. Водолазное имущество; 103. Тамбур; 104. Кладовая инвентаря; 105. Головка вентилятора; 106. Лотовая площадка.

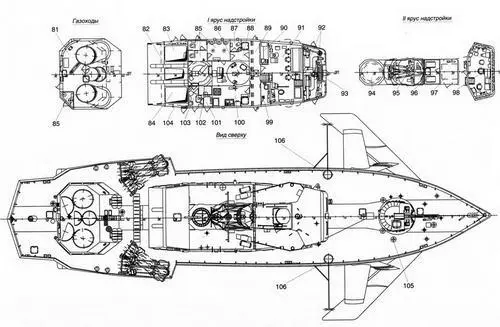

Вид сверху и планы надстроек

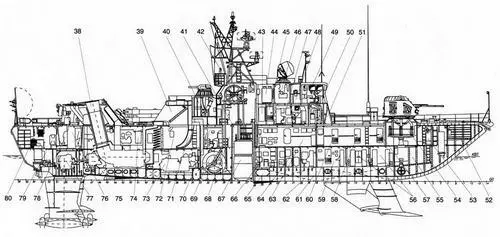

Продольный разрез

38. Газоход ГТУ М16; 39, 72. Шахта воздухозабора ГТУ М16; 40. Подбашенное отделение АК-630М; 41, 68. Помещение осмотра контейнера; 42. Помещение тросоукладчика; 43. Коридор надстройки; 44. В/ч блоки МР-123-01; 45, 47. ГКП; 46. АП МР-123-01; 48. Сквозной проход-закрытый мостик; 49. Ходовая рубка; 50. Вентиляторная №2; 51. Помещение (кранец) ПЗРК (в ДП); 52. Хозяйственная; 53. Шкиперская; 54. Подбашенное отделение АК-176; 55. Форпик-помещение подруливающего устройства; 56. Отсек ГАК; 57, 58. Каюты офицеров; 59. Пост ГАК; 60. Каюта мичманов; 61. Топливная цистерна №1; 62. Топливная цистерна №3; 63. Коридор команды; 64. Пост РЛС; 65. Выгородка эхолота; 66. Гиропост; 67. Шахта контейнера; 68. Помещение осмотра контейнера (в ДП), кладовая провизии по пб, помещение ВЧ-блоков НРЛС МР-220, кладовая химимущества по лб; 69. Лебедочное отделение; 70. ПЭЖ; 71. Помещение воздухозаборных шахт ГГТА; 73. ГО; 74.ТО; 75. МО; 76. Помещение ГРЩ №2 (в ДП); 77. Нижнее редукторное отделение; 78. Верхнее редукторное отделение; 79. Нижнее румпельное отделение; 80. Верхнее румпельное отделение.

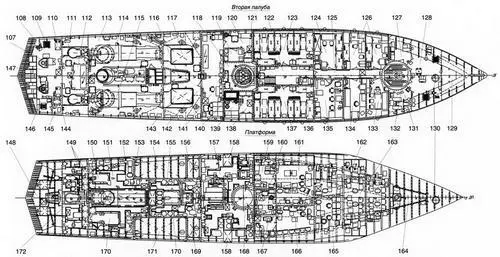

Нижняя палуба и платформа

107. ВПК-1-1; 108. Шкаф для шлангов питьевой воды; 109. Вьюшка; 110. Цистерна циркуляционного масла редуктора М10Д; 111. Верхнее редукторное отделение; 112. Помещение ГРЩ; 113. Турбинное отделение; 114. ГГТА М10Д; 115. ГГТА М10Б; 116. Шахта воздухозабора среднего ГГТА; 117. Шахта воздухозабора ГГТА лб; 118. Помещение осмотра контейнера; 119. ВЧ-блоки МР-220; 120. Коридор; 121. Приборы химической разведки; 122. Коридор команды; 123. Кубрик №2; 124. Каюта мичманов; 125. Коридор комсостава; 126. Каюты офицеров; 127. ЗИП БЧ-2; 128. Шкиперская; 129. Хозяйственная; 130. Цепной ящик; 131. Агрегатная АК-176; 132. Подбашенное отделение АК-176; 133. Кают-компания; 134. Каюта командира; 135. Радиорубка; 136. Трансляционная; 137. Кубрик №1; 138. Сухая провизия; 139. Мокрая провизия; 140. Рефрижераторная камера; 141. ПЭЖ; 142. Помещение воздухозаборных шахт; 143. Шахта воздухозабора ГГТА пб; 144. Цистерна циркуляционного масла редуктора М10Б; 145. Кладовая взрывателей; 146. Ручное оружие; 147. Верхнее румпельное отделение; 148. Нижнее румпельное отделение; 149. Цистерны запасного масла ДГ, редукторов бортовых ГГТА и циркуляционного масла редуктора среднего ГГТА; 150. Вспомогательный котел; 151. Машинное отделение; 152. Цистерна отработанного масла; 153. ГГТА М16; 154. Топливная цистерна №8; 155. Генераторное отделение; 156. Топливная цистерна №6; 157. Лебедочное отделение; 158. Цистерна пресной и опресненной воды; 159. Агрегатная РЛС; 160. Гиропост; 161. Пост РЛС; 162. Помещение панелей гидравлики; 163. Отсек ГАК; 164. Форпик; 165. Пост ГАК; 166. Ппомещение вычислительного комплекса; 167. Агрегатная вычислительного центра; 168. Шахта контейнера; 169. Топливная цистерна №5; 170. ДГ-200; 171. Топливная цистерна №9; 172. Нижнее редукторное отделение.
