Г. Дмитриев - Соколиная охота (Малые противолодочные корабли проектов 1141 и 11451)

В то время уже отрабатывалось применение глубокопогруженных АУПК, обеспечивавших более высокую мореходность КПК. Уже был построен в США «Плейнвью» водоизмещением 320т, ЦМКБ «Алмаз» (ЦКБ-5) работало над пассажирским катером с АУПК «Тайфун» (водоизмещение 60т, скорость 45 узлов) и МРК с АУПК «Ураган» с близким к «Соколу» водоизмещением. В одной из проработок по упомянутой выше теме А-1-5/125 отмечалось: «Признавая целесообразность создания корабля ПЛО с АУПК, тем не менее, ЦКБ-5 не может в настоящее время с достаточной степенью достоверности определить его элементы. Основным препятствием этому служит отсутствие проверенных в гидробассейне и на натуре рекомендаций по выбору оптимальной схемы крыльев и пока еще относительно низкое их гидродинамическое качество». Время глубокопогруженных АУПК еще не пришло. Поэтому на «Соколе» были применены пересекающие поверхность ПК с автоматическим управлением закрылками.

Главная энергетическая установка была принята в составе трех газотурбинных установок М10 по 18 000 л.с. с передачей мощности на гребные винты через угловые редукторные передачи и двух двигателей малого хода дизель-редукторных агрегатов ДРА-211 мощностью 1000л.с. каждый, работающих на водометные движители насосного типа ГД-1141, в состав которых включены РРУ, обеспечивающие поворот и задний ход корабля. Для подтверждения кинематической схемы угловой передачи нижнего редуктора была испытана действующая модель передачи мощностью 1000 л.с.

На этапе ТП была изготовлена, установлена на «Смерче» и испытана опытная натурная угловая передача мощностью 18 000 л.с. Нагрузка двигателя осуществлялась вращающимися в воде дисками.

Для управления движением, выполнения координированного разворота, активного выхода на крылья и обеспечения необходимой мореходности на корабле была применена специальная электрогидравлическая система управления и стабилизации «Коралл».

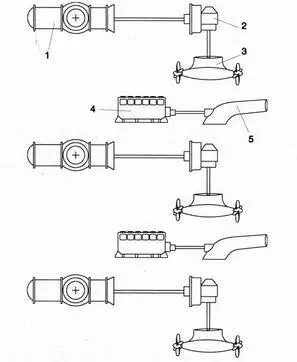

Принципиальная схема ГЭУ корабля пр. 1141

Основная ГТУ М10: 1. ГТД Д050; 2. Верхний редуктор РД50; 3. Нижний конический редуктор Р1Д50. Установка малого хода: 4. Реверсивный дизель-редукторный агрегат ДРА-211; 5. Водометный . движитель насосного типа ГД-1141.

На модели СМ-9 была испытана действующая модель этой системы, подтвердившая получение высокой мореходности и управляемости корабля. Участие в этих работах принимали СПБ «Машпроект», КБ «Винт», ЦНИИ «Аврора».

Для выбора материала корпуса и крыльев были разработаны и рассчитаны на прочность конструкции из свариваемого легкого сплава АМГ-61Н и титанового сплава. Анализ показал, что для корпуса выгоднее использовать АМГ-61Н, а для крыльев -титановый сплав или, с некоторым перевесом, мартенситно-стареющую сталь с пределом текучести 90 кг/мм 2 .

Для подтверждения заложенных в проекте КУ технических решений, отработки технологии изготовления и испытаний было предусмотрено создание натурного опытного носового КУ из титанового сплава и специального стенда для проверки его работоспособности в условиях статических и переменных нагрузок.

Для предотвращения электрохимической коррозии в местах соединения разнородных материалов предусматривались электроизоляционные разъединители и отключаемая протекторная защита корпуса от материала КУ.

К решению проблем прочности подводных крыльев и выбора материалов были привлечены научные силы Казанского авиационного института им. А.Н.Туполева, ЦНИИ им. академика А.Н.Крылова, ЦНИИ ТС, ЦНИИ конструкционных материалов, Ждановский филиал ЦНИИ МС.

По сравнению с ЭП в ТП, по существу, окончательно определилось вооружение корабля. В качестве основного средства обнаружения ПЛ в проекте принята ОГАС «Шексна», которая имела на 20% больше дальность обнаружения цели, чем ОГАС «Шелонь», и глубину погружения антенны до 150 м, что становилось заботой СКБМ Зеленодольского ПКБ. Выполнена проработка принятия буксируемой неакустической системы обнаружения ПЛ по кильватерному следу типа «Струя-2М» с положительным заключением. Для поражения обнаруженных ПЛ на корабле размещены два четырехтрубных торпедных аппарата калибром 40 см для торпед МГТ-3. Для максимального использования возможностей корабля для него предусмотрена разработка специальной комплексной системы управления типа «Гангут», предназначенной для наглядного отображения надводной и подводной обстановки и решения одним или группой кораблей задач поиска, преследования и уничтожения скоростных ПЛ противника. Впервые для малых кораблей ПЛО эта система строилась на базе цифровой вычислительной техники, что освобождало личный состав от большого количества ручных операций и расчетов. Разработчик системы -ЦНИИ «Электроприбор». Для борьбы с воздушными и малыми морскими целями, а также расстрела плавающих мин на корабле установлена автоматическая 30-мм скорострельная артустановка А-213М с дистанционным управлением от РЛС «Вымпел» или его резервного поста. Предусмотрено место для второй артустановки в корму от мачты.

Кинвматическая схема УРП

Для формирования экстерьера корабля по результатам экспертизы ЭП в специальном архитектурно-конструкторском бюро (САКБ) ЦНИИ «Лот» был привлечен и оказал существенную помощь главный архитектор этого бюро С.А.Иванов.

Технический проект корабля пр. 1141 был одобрен всеми отраслевыми институтами ВМФ и промышленности и утвержден совместным решением от 31 декабря 1970 г. Решением предусматривалось установить вторую АУ А-213М и перейти на электрооборудование с частотой 50 Гц вместо предложенного в проекте с частотой 400 Гц (из-за отсутствия комплектующего оборудования). Затем состоялось государственное решение о строительстве опытного корабля на Зеленодольском заводе им. А.М.Горького.

Главным наблюдающим за рабочим проектированием был назначен В.Б.Костылев, начальник 1749 ВП МО.

В связи с началом работ по разработке рабочей и технической документации Зеленодольское ПКБ обратилось с ходатайством о присвоении опытному кораблю именного названия «Александр Кунахович» в память о выдающемся кораблестроителе и первом главном конструкторе корабля. Главнокомандующий ВМФ СССР С.Г.Горшков приказом от 27.05.1972г. утвердил название. Для корабля были подготовлены именная и памятная доски, а также наименование на борту.

При разработке РКД в первую очередь выпускались чертежи КУ, при изготовлении которых возникли трудности с поставкой и отработкой титановых поковок, что было чревато срывом сроков постройки.
