Владимир Найман - Все о предпусковых обогревателях и отопителях

В автомобиле с карбюраторным двигателем отбор топлива производится из топливопровода, подводящего топливо к двигателю. В автомобиле с инжекторным двигателем отбор топлива производится из обратного топливопровода. Топливный вход отопителя подключается к обратному топливопроводу через тройник.

Он может прокладываться с несколькими изгибами и иметь длину не короче 500 мм и не более 1000 мм. Глушитель на трубопроводе рекомендуется монтировать вблизи подогревателя (но не ближе 200 мм). Глушитель нельзя устанавливать вблизи отверстия забора воздуха для горения.

Конец трубы вывода отработавших газов должен быть обращен кверху или в сторону вплоть до боковой или задней границы кабины водителя.

Расположение отверстий для отопительного воздуха должно исключать возможность засасывания отработавших газов автомобиля и подогревателя.

Топливопроводы должны быть защищены от механических повреждений. Должны быть исключены возможности утечки и воспламенения топлива.

В автобусах топливные трубопроводы и баки не разрешается размещать ни в пассажирском салоне, ни в кабине водителя.

Подогреватель нельзя устанавливать в непосредственной близости от горячих частей или над ними, а также вблизи колес, где на него могут попасть водяные брызги.

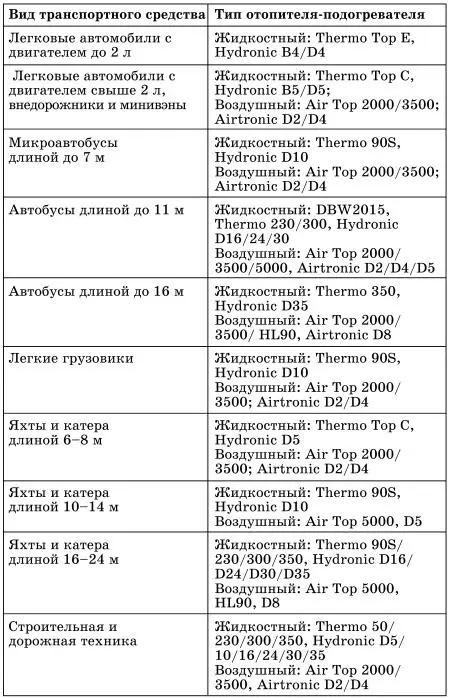

Выбирая отопитель, нужно в первую очередь установить приоритетный объект подогрева. Для простоты отметим всего лишь три основные: а) только двигатель; б) двигатель плюс салон; в) в основном салон. Тепловая мощность отопителя – его главная характеристика, определяющая ваши потребности в тепле. Ее величина зависит от объема двигателя, размера салона и типа кузова. На выбор влияет климатическая зона использования. Тепловой мощности 4 кВт, которую имеют отопители Thermo Top E, Hydronic В4/D4, вполне хватит на автомобиль с небольшим двигателем (до 2 л) и салоном, эксплуатируемым в умеренном климате. Такие же отопители можно использовать в северных регионах для прогрева только двигателя, что и практикуется. Если приоритетен прогрев салона, то следует использовать модификацию Thermo Top P c оптимизированным режимом прокачки горячей жидкости. Отопители Thermo Top C и Hydronic B5/D5 будут отличным выбором для легковых автомобилей с объемом двигателя до 2,5 л. В таблице 2.12 приведены некоторые рекомендуемые применения автономных отопителей.

В основе работы неавтономных подогревателей лежат два хорошо известных физических явления: подогрев с помощью электрической энергии и теплообмен в жидкой среде, называемый конвекцией. Хотя оба явления известны, но использование конвекции в подогревателях имеет дополнительную особенность. Главное, что конвекция охлаждающей жидкости происходит в замкнутом объеме и тесном пространстве системы охлаждения двигателя с установленным в ней подогревательным элементом. Нагретая жидкость расширяется, ее плотность (и вес) становится меньше. В результате нагретая жидкость перемещается вверх относительно более холодной ее части. Конвекция приводит к выравниванию температуры жидкости, а при постоянном подводе теплоты от подогревателя в системе охлаждения возникают стационарные конвекционные потоки, или, иными словами, имеет место термосифонная циркуляция жидкости. Чтобы подогрев двигателя был эффективным, необходима интенсивная конвекция. При встраивании подогревателя в блок цилиндров двигателя управлять конвекцией при установке, естественно, невозможно. Для получения эффективного подогрева установщики и пользователи систем подогрева следуют рекомендациям их изготовителей, которые выбирают и опытным путем находят наиболее подходящие места установки подогревателей.

При использовании подогревателей, подключаемых к системе охлаждения с помощью шлангов, картина несколько иная. Эффективность конвекции и, следовательно, подогрева в большей степени зависит от длины и мест подсоединения шлангов, а также от конфигурации их прокладки. Т. е. степень конвекции зависит от технологии установки. Установка шланговых подогревателей не столь однозначна по сравнению со встраиваемыми в блок двигателей подогревателями. Более того, в российских условиях часто используют шланговые подогреватели, когда в наличии нет апробированного изготовителем типа подогревателя. Для этого случая инструкция по установке изготовителем не разработана и приходится использовать общие рекомендации фирм-изготовителей по установке систем подогрева со шланговыми подогревателями. И все же иногда выполнить полностью приведенные рекомендации не удается, что приводит к слабому подогреву двигателя. Каков же выход? На «выручку» приходит система подогрева, в которой используется принудительная конвекция жидкости, достигаемая ее прокачкой специальным электронасосом. Такие системы подогрева весьма эффективны, и, несмотря на дополнительные затраты, они начали широко применяться на практике.

В системах подогрева со шланговыми подогревателями иногда применяется гидравлический элемент, называемый обратным клапаном. По сути это мембрана (лепесток или шарик), которая под действием гидравлического напора (или разряжения) жидкости отодвигается и обеспечивает проход жидкости в нужном направлении. Такой клапан может встраиваться в канал подогревателя или врезаться прямо в шланг.

Как известно, входной и выходной шланги подогревателя прокладываются с подъемом вверх. При неправильном или неудачном расположении шлангов нагретая подогревателем жидкость может пойти в обратном направлении через входной подводящий шланг, а не через выходной, и нужной циркуляции жидкости не будет. Тогда из-за ее отсутствия подогрев двигателя осуществляться тоже не будет. На помощь в этой ситуации приходит обратный клапан, который устранит проход жидкости от входного патрубка подогревателя в обратном направлении, обеспечив циркуляцию жидкости в правильном направлении и подогрев двигателя.

Главным элементом неавтономной системы подогрева является подогревательный элемент (подогреватель). Типовая конструкция представляет собой отрезок цилиндрической трубы, в которую впаян нагревательный элемент с одной стороны и электрический разъем – с другой (рис. 3.1). Такой подогреватель предназначен для установки в технологические отверстия блока цилиндров, закрытые заглушкой.
