Рис. 3.6. Сетевая розетка на бампере автомобиля (от компании DEFA).

Все внутренние кабели выполнены в гибкой металлической оболочке и снабжены штекерными разъемами. Уплотнение разъемов исключает воздействие влаги и агрессивной среды на контактное соединение. Система подогрева может комплектоваться следующими кабелями:

• кабелем в защитном металлическом рукаве, с малогабаритной сетевой розеткой, устанавливаемой на бампере или внутри моторного отсека (рис. 3.6), модификации кабеля имеют длину 1,5 м и 2 м;

• внешним сетевым (небронированным) кабелем с длиной 2,5 м, 5 м и 10 м;

• дополнительными кабелями подключения в защитном металлическом рукаве длиной 0,5; 1; 1,5 или 2 м.

Наиболее распространен стандартный комплект кабелей, состоящий из кабеля с розеткой 1,5 м и сетевого кабеля 2,5 м.

К ним относятся розетка для обогревателя салона, блок реле и Т-образный электрический соединитель (тройник). Для подключения шланговых подогревателей 300-й серии предусмотрен набор разнообразных штуцеров, приспособлений и трубчатый тройник.

Системы подогрева компании Calix имеют много общего с системами подогрева DEFA. То же назначение, близкие конструкции подогревателей и широкий набор опций. Учитывая это, ниже мы будем больше отмечать их различия. Несмотря на функциональную общность, сразу отметим, что все компоненты систем DEFA и Calix не только не совместимы между собой, но они и не взаимозаменяемы. Причина – разные конструкции электрических разъемов. Вышедший из строя подогреватель Сalix часто можно заменить на подогреватель DEFA, но при условии замены и всех кабелей. Ни один кабель от системы DEFA не подойдет к системе Calix, и наоборот. Так компании оберегают чистоту своей торговой марки.

Система подогрева двигателя Calix состоит из подогревательного элемента (подогревателя), нескольких малогабаритных блоков-модулей и соединительных кабелей различной длины. Конфигурация системы может, так же как и система DEFA, включать разные блоки в любом сочетании, в зависимости от нужных вам функций. Простейшая базовая система включает подогреватель и соединительные кабели. Такая базовая система обеспечивает лишь подогрев двигателя. Полная система дополнительно к подогревательному элементу и соединительным кабелям содержит такие же четыре функциональных блока-модуля: зарядное устройство, блок управления (таймер), обогреватель и розетку салона. Кроме них, она дополнительно содержит тройник и блок реле. Соответственно полная конфигурация системы одновременно с подогревом двигателя заряжает аккумулятор автомобиля и обогревает его салон. Автоматическое включение системы подогрева в заданное водителем время обеспечивает блок управления (таймер) и блок реле.

Ассортимент включает подогреватели, предназначенные как для легковых автомобилей, так и для грузовиков, тракторов и стационарных двигателей. Существует 7 следующих конструктивных серий подогревателей, которые различаются друг от друга принципом работы и способом установки:

• серия 1– подогреватели закрепляются внешней скобой;

• серия 2 – подогреватели с резьбой;

• серия 3 – подогреватели с конической трубой;

• серия 4 – подогреватели трубчатые, шланговые;

• серия 5 – подогреватели с Т-образным креплением;

• серия 6 – подогреватели контактного типа;

• серия UMV – шланговые подогреватели с герметичной камерой.

Все шланговые подогреватели имеют термостат с температурой настройки 80 °C для отключения напряжения сети и защитный термопредохранитель.

Миниатюрный блок управления в запрограммированное время выдает команду на блок реле для подачи напряжения на подогреватель. Длительность подогрева двигателя определяется блоком управления в зависимости от наружной температуры, измеряемой встроенным в блок датчиком. Пользователь может запрограммировать четыре значения времени старта (запуска двигателя). Блок управления показывает текущее время и температуру окружающего его воздуха. Питание блока может производиться от сети автомобиля с напряжением как 12 В, так и 24 В. Особенностью блока является возможность одновременного управления автономной и неавтономной системой подогрева, если они обе установлены на автомобиле. Предпочтение при этом отдается неавтономной системе, если она подключена к электрической сети.

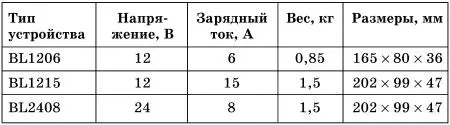

Компания Calix разработала серию современных зарядных устройств, отличающихся величиной зарядного тока и напряжения (табл.3.3). По мере зарядки аккумулятора величина тока заряда уменьшается до 0,6 А (для BL1206) и 0,8 A (для BL1215, BL2408). Сниженный ток заряда обеспечивает постоянную поддержку заряженного состояния аккумулятора. Зарядные устройства стационарно устанавливаются в моторном отсеке автомобиля. В отличие от зарядных устройств компании DEFA у них имеется только один электрический разъем для подключения к сети 220 В.

Современный нагревательный элемент обогревателя обладает положительным температурным коэффициентом (ПТК), благодаря которому его мощность саморегулируется в зависимости от температуры всасываемого воздуха. Обогреватель оснащен подставкой, на которую он устанавливается на пол или сиденье пассажира. Рабочее положение вертикальное, оно способствует быстрому распространению потока теплого воздуха в салоне и очистке стекол от льда. Обогреватель салона может быть легко удален из салона для других нужд. Обогреватели выпускаются трех видов, отличающихся значениями мощности: 1250, 1500 и 2100 Вт. В двух последних устройствах предусмотрен переключатель для уменьшения мощности в два раза.

Набор кабелей у системы подогрева Calix более разнообразный, чем у системы компании DEFA. Система подогрева может комплектоваться следующими кабелями:

• кабелем в защитном металлическом рукаве с малогабаритной сетевой розеткой, устанавливаемой на бампере или в подкапотном пространстве, модификации кабеля имеют длину 0,5 м, 0,8 м, 1 м, 1,2 м, 1,5 м и 2 м;

• внешним сетевым (небронированным) кабелем с длиной 2,5 м, 3,5 м, 5 м, 10 м и 15 м;

• дополнительными кабелями в защитном металлическом рукаве длиной 0,5 м, 1 м, 1,5 м, 2,0 м, 5 м, 8 м.
