ФОТОАЛЬБОМ экспозиция Военно-исторического музея бронетанкового вооружения и техники. Вообще, говоря об этом музее, часто приходится употреблять слово «уникальный». И это действительно так. Несмотря на относительную молодость (музей открыт 10 сентября 1972 г.), в нем собрана самая большая и разнообразная в мире коллекция гусеничных и колесных боевых машин. Сейчас здесь экспонируется более 300 образцов, среди которых кроме советской представлена техника еще десяти государств. Именно эта коллекция послужила основой для создания предлагаемого альбома-книги.
Данное издание первый альбом знаменитого музея в Кубинке.
Бронетанковая техника Фотоальбом часть 1 - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Общая компоновка – классическая.
Вооружение – пушка спарена с пулеметом, стабилизирована в двух плоскостях; имеется механизм выброса стреляных гильз.
Защита – корпус сварной, днище корытообразной формы; башня литая, сложной конфигурации. Шасси – двигатель газотурбинный, с семиступенчатым осецентробежным компрессором, двухступенчатой компрессорной турбиной, двухступенчатой тяговой турбиной и кольцевой камерой сгорания с вращающейся форсункой открытого типа; трансмиссия механическая, с гидравлическим приводом; ходовая часть аналогична объекту 167.
* ГТД – газотурбинный двигатель.

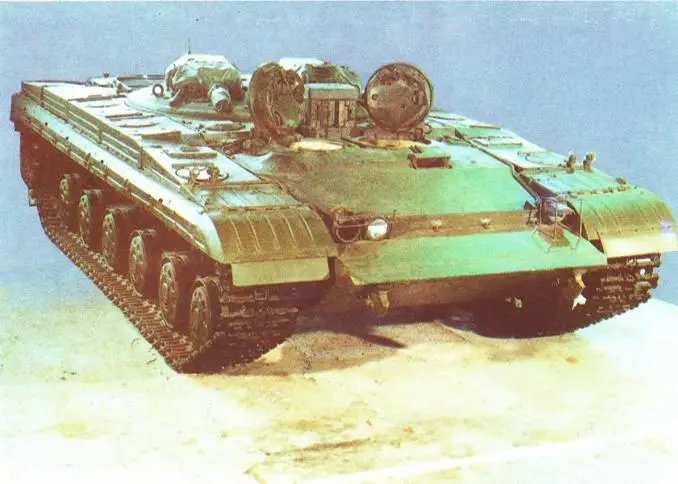

ТАНК "ОБЪЕКТ 287"
Разработан в 1961 году. Выпущен только опытный образец. На вооружении не состоял. В боях не использовался.
Масса, т.. 36,5
Численность экипажа, чел 2
Габаритные размеры (длина х ширина х высота), мм . 6124x3415x1750
Вооружение
пусковая установка, шт 1
боекомплект УР "Тайфун", шт. 15
пушка, шт.. 2
калибр, мм.. 73
боекомплект, выстрелов .. 32
пулемет . 2
калибр, мм 7,62
боекомплект, патронов 3000
Броневая защита Противоснарядная
Мощность двигателя, л.с 700
Скорость максимальная, км/ч 66
Запас хода по шоссе, км.. 500
Глубина водных преград, преодолеваемых вброд, м 1,4
База – танк Т -64.
Общая компоновка – безбашенная, с установленной на крыше корпуса вращающейся платформой. Вооружение – пусковая установка полуавтоматическая, стабилизирована в вертикальной плоскости; наведение ракеты в цель по радио.
Защита – корпус сварной, обтекаемой конфигурации; броневая защита комбинированная, с противорадиационным подбоем.
Шасси – двигатель двухтактный пятицилиндровый; двухвальный дизель жидкостного охлаждения, оппозитный с горизонтальным расположением цилиндров и нагнетателем с механическим и газотурбинным приводом; трансмиссия и ходовая часть аналогичны танку Т-64.

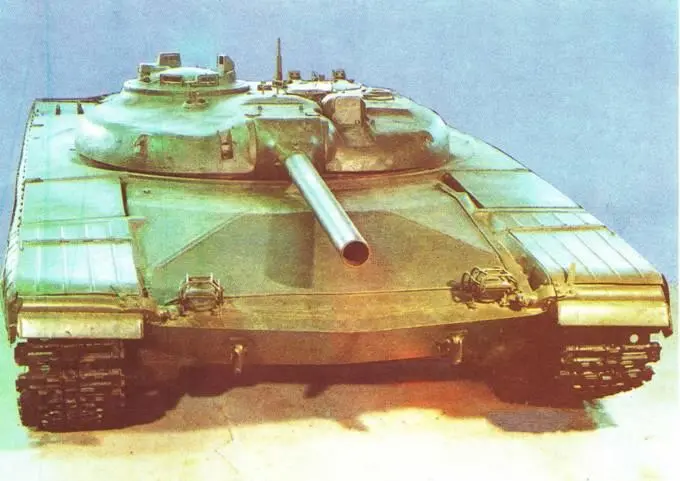

РАКЕТНЫЙ ТАНК "ОБЪЕКТ 775"
Разработан в 1962 году. Выпущена опытная партия. На вооружении не состоял. В боях не использовался.
Масса, т 36
Численность экипажа, чел 2
Габаритные размеры (длина х ширина х высота), мм .. 6117x3415x1740
Вооружение
пусковая установка, шт 1
калибр, мм.. 125
боекомплект УР "Рубин", шт. 24 НУР( *) "Бур", шт 48
Броневая защита Противоснарядная
Мощность двигателя, л.с 700
Скорость максимальная, км/ч.66
Запас хода по шоссе, км .. 500
Глубина водных преград, преодолеваемых вброд, м
без ОПВТ .. 1,4
с ОПВТ. 5
База – специальная, с использованием основных узлов танка Т-64. Общая компоновка – оригинальная, с размещением экипажа в башне.
Вооружение – закрытая ствольная пусковая установка в нарезами; механизм заряжания полуавтоматического типа с дистанционным управлением с рабочего места оператора. Защита – корпус сварной, с большими наклонами и криволинейной конфигурацией толстобронных листов; установлен противорадиационный подбой; башня литая, сферической приплюснутой формы. Шасси – двигатель двухтактный пятицилиндровый; двухвальный дизель жидкостного охлаждения, оппозитный с горизонтальным расположением цилиндров и нагнетателем с механическим и газотурбинным приводом; трансмиссия гидромеханическая; подвеска гидропневматическая, с переменным клиренсом.
* НУР – неуправляемая ракета.

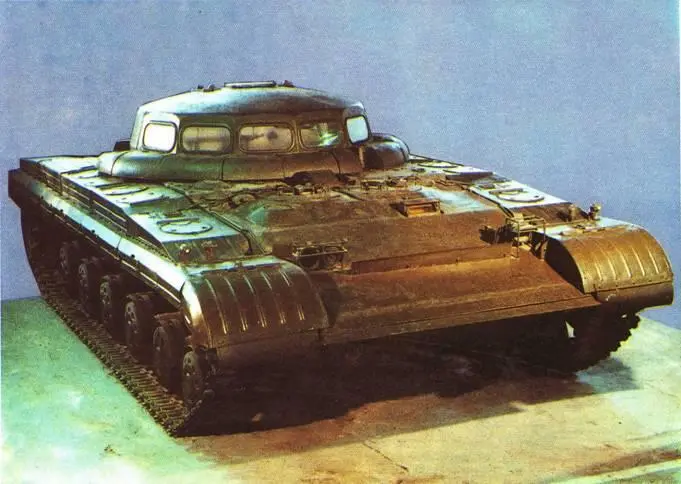

ОБЪЕКТ 288
Разработан в 1963 году. Выпущен только опытный образец. На вооружении не состоял. В боях не использовался.
Масса, т 36,5
Численность экипажа, чел 2
Габаритные размеры (длина х ширина х высота), мм .. 9225x3415x2200
Вооружение.. нет
Броневая защита Противоснарядная
Мощность двигателя, л.с 700
(350x2)
Скорость максимальная, км/ч 66 Запас хода по шоссе, км 450-500 Глубина водных преград, преодолеваемых вброд, м. до 1,2
База – с использованием агрегатов "объекта 287" и танка Т-64.
Общая компоновка – закрытый герметичный корпус с тремя отделениями: управления, штабным и силовым.
Вооружение – нет.
Защита – корпус сварной из катаных деталей, противорадиационная защита.
Шасси – силовая установка состоит из двух газотурбинных вертолетных двигателей; синхронизация работы газовых турбин с помощью индивидуальных приводов топлива и двух тахометров; подвеска индивидуальная, торсионная, с телескопическими гидроамортизаторами.

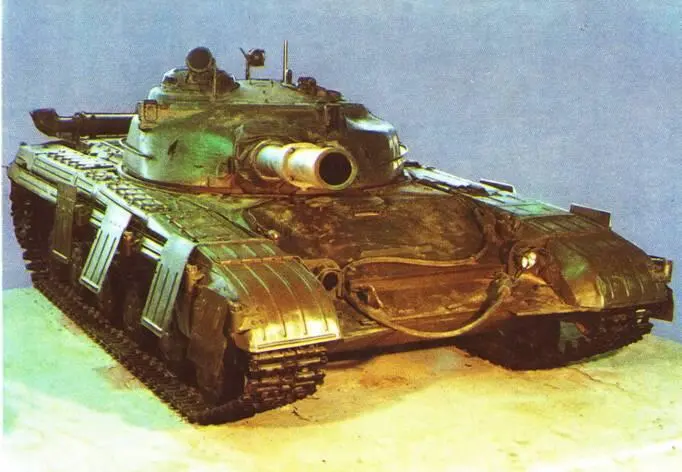

ТАНК Т-64А( *)
Разработан в 1965 году. Выпускался серийно с 1967 по 1969 гг. Состоит на вооружении Советской Армии. В боях не использовался.
Масса, т. 37
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм .. 9225x3270x2155
Вооружение
пушка, шт.. 1
калибр, мм 125
боекомплект, выстрелов 37
пулемет 1
калибр, мм.. 7,62
боекомплект, патронов .. 2000
Броневая защита Противоснарядная
Мощность двигателя, л.с 700
Скорость максимальная, км/ч. 65 Запас хода по шоссе, км 450-500
Глубина водных преград, преодолеваемых вброд, м
без ОПВТ.. 1,4
с ОПВТ 5
База – танк Т-64.
