ФОТОАЛЬБОМ экспозиция Военно-исторического музея бронетанкового вооружения и техники. Вообще, говоря об этом музее, часто приходится употреблять слово «уникальный». И это действительно так. Несмотря на относительную молодость (музей открыт 10 сентября 1972 г.), в нем собрана самая большая и разнообразная в мире коллекция гусеничных и колесных боевых машин. Сейчас здесь экспонируется более 300 образцов, среди которых кроме советской представлена техника еще десяти государств. Именно эта коллекция послужила основой для создания предлагаемого альбома-книги.
Данное издание первый альбом знаменитого музея в Кубинке.
Бронетанковая техника Фотоальбом часть 1 - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Вооружение
пушка, шт.. 1
калибр, мм.. .. 37
боекомплект, выстрелов ИЗ
пулемет, шт. 1
калибр, мм 7,62
боекомплект, патронов 3087
Броневая защита, мм 13
Мощность двигателя, л.с 90
Скорость максимальная, км/ч. 30
Запас хода по шоссе, км.. 160
Глубина водных преград, преодолеваемых вброд, м 0,8
База – танк Т-26 образца 1931 года.
Общая компоновка – силовая установка размещена в кормовой части корпуса.
Вооружение – пушка и пулемет с плечевыми упорами, установлены в шаровых опорах, горизонтальный угол обстрела из каждой башни 270 градусов; поворот башен осуществляется планетарным механизмом с ручным приводом.
Защита – клепаный корпус из броневых катаных листов имеет коробчатое сечение. Шасси – силовая передача состоит из главного фрикциона, пятискоростной коробки передач тракторного типа, двух бортовых фрикционов и двух одноступенчатых бортовых передач.

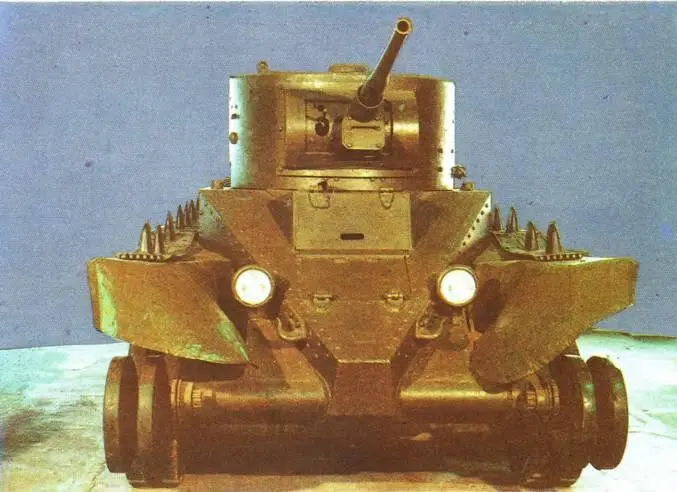

КОЛЕСНО-ГУСЕНИЧНЫЙ ТАНК БТ-5
Разработан в 1933 году. Выпускался серийно с 1933 по 1934 гг. Состоял на вооружении Советской Армии. Использовался в боях в районе реки Халхин-Гол и в Испании.
Масса, т 11,5
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм .. 5580x2230x2250
Вооружение
пушка, шт.. 1
калибр, мм.. 45
боекомплект, выстрелов .. 115
пулемет, шт. 1
калибр, мм.. 7,62
боекомплект, патронов .. 2709
Броневая защита, мм 13
Мощность двигателя, л.с 400
Скорость максимальная, км/ч
гусеничный ход 52
на колесах . .. 72
Запас хода по шоссе, км.. 200
Глубина водных преград, преодолеваемых вброд, м 1,0
База – танк БТ-2.
Общая компоновка – моторно-трансмиссионная установка размещена в кормовой части корпуса. Вооружение – в отличие от танка БТ-2 пушка спарена с пулеметом. Защита – клепаный корпус коробчатого сечения имеет сужающуюся носовую часть. Шасси – на танке установлен 12-цилиндровый, карбюраторный, V-образный двигатель; механическая трансмиссия состоит из главного фрикциона сухого трения (сталь по стали), который монтируется на носке коленчатого вала, четырехскоростной коробки передач, двух многодисковых бортовых фрикционов с ленточными тормозами, двух одноступенчатых бортовых передач и двух редукторов (гитар) привода к задним опорным каткам – ведущих при колесном ходе.

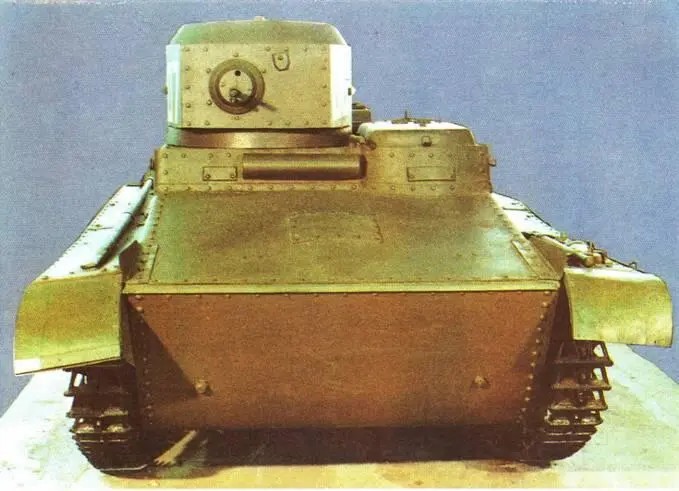

ПЛАВАЮЩИЙ ТАНК Т-37Д
Разработан в 1933 году. Выпускался серийно с 1933 г. Состоял на вооружении Советской Армии. В боях не использовался.
Масса, т 3,2
Численность экипажа, чел 2
Габаритные размеры (длина х ширина х высота), мм .. 3730x1940x1840
Вооружение
пулемет, шт. 1
калибр, мм.. 7,62
боекомплект, патронов 2140
Броневая защита, мм. 8
Мощность двигателя, л.с 40
Скорость максимальная, км/ч. 40
Запас хода по шоссе, км 230
Скорость преодоления водных преград на плаву, км/ч 6
База – оригинальная.
Общая компоновка – трансмиссия размещена в передней части корпуса; боевое отделение и отделение управления совмещены; механик-водитель располагается слева, командир – справа по ходу движения. Вооружение – пулемет ДТ( *) с плечевым упором установлен в шаровой опоре. Защита – корпус танка клепаный или сварной, герметичный.
Шасси – двигатель автомобильного типа "Форд-АА" установлен вдоль оси танка; трансмиссия – механическая, состоит из сцепления, коробки передач и простого дифференциала с колодочными тормозами; подвеска блокированная, пружинная; для движения на плаву имеется гребной винт.
* ДТ – танковый пулемет системы Дегтярева.

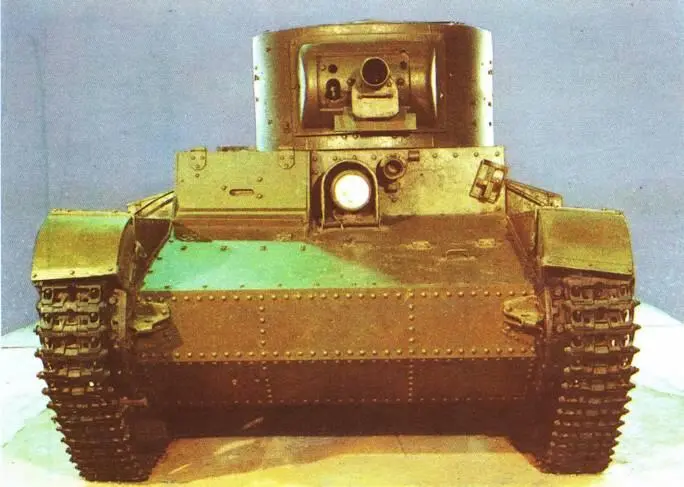

ТАНК Т-26( *)
Разработан в 1938 году. Выпускался серийно с 1938 по 1940 гг. Состоял на вооружении Советской Армии. Использовался в боях Великой Отечественной войны.
Масса, т. 10,25
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм . 4620x2445x2330
Вооружение
пушка, шт.. 1
калибр, мм.. 45
боекомплект, выстрелов 165
пулемет, шт.. 2
калибр, мм . 7,62
боекомплект, патронов .. 3087
Броневая защита, мм 15
Мощность двигателя, л.с 95
Скорость максимальная, км/ч 30
Запас хода по шоссе, км.. 240
Глубина водных преград, преодолеваемых вброд, м 0,8
База – танк Т-26 образца 1933 года.
Общая компоновка – силовая установка размещена в кормовой части корпуса.
Вооружение – конструкция затвора пушки допускала стрельбу боеприпасами с электрокапсульной втулкой, прицелы перископический и телескопический.
Защита – клепаный корпус из броневых катаных листов имеет коробчатое сечение. Шасси – карбюраторный, четырехцилиндровый двигатель с горизонтальным расположением цилиндров, воздушного охлаждения.
* Модификации 1938 года.
ОГНЕМЕТНЫЙ ТАНК ОТ-130
Разработан в 1938 году. Выпускался серийно с 1938 по 1939 гг. Состоял на вооружении Советской Армии. Использовался в боях в районе реки Халхин-Гол.
