В. Брызгов - Бронетанковая техника Фотоальбом часть 1

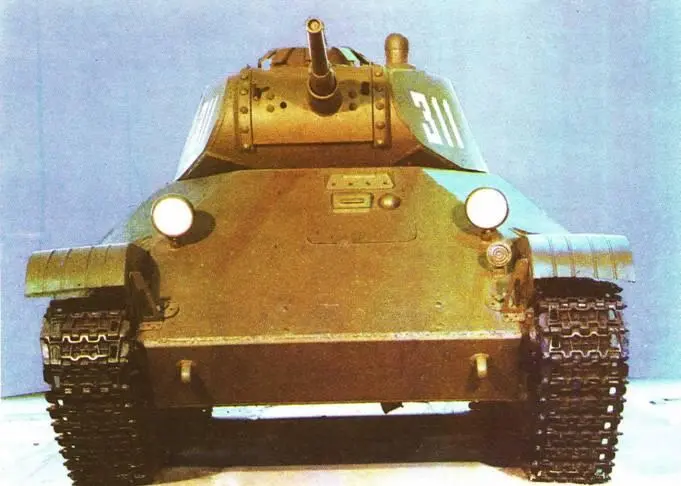

Разработай в 1940 году. Выпускался ссрийпо с 1941 по 1942 гг. Состоял на вооружении Советской Армии. Использовался в боях Великой Отечественной войны.

Масса, т.. 14,5

Численность экипажа, чел 4

Габаритные размеры (длина х ширина х высота), мм .. 5200x2470x2165

Вооружение

пушка, шт.. 1

калибр, мм.. 45

боекомплект, выстрелов 150

пулемет, шт.. 2

калибр, мм 7,62

боекомплект, патронов .. 4000

Броневая защита, мм 37

Мощность двигателя, л.с 300

Скорость максимальная, км/ч. 50

Запас хода по шоссе, км.. 300

Глубина водных преград, преодолеваемых вброд, м 0,9

База – оригинальная.

Общая компоновка – моторно-трансмиссионная установка размещена в кормовой части корпуса. Вооружение – лобовая амбразура башни закрыта полукруглой броневой маской; для прицельной стрельбы установлены телескопический и перископический прицелы.

Защита – корпус сварной, из броневых листов толщиной 15, 20, 30, 37 мм; рациональная форма корпуса и башни.

Шасси – на танке установлен шестицилиндровый четырехтактный дизель жидкостного охлаждения; имеется инерционный стартер для запуска двигателя с раскруткой от руки и электромотора; трансмиссия механическая; подвеска торсионная, без амортизаторов; опорные катки имеют внутреннюю амортизацию; установлены радиостанция и танковое переговорное устройство.

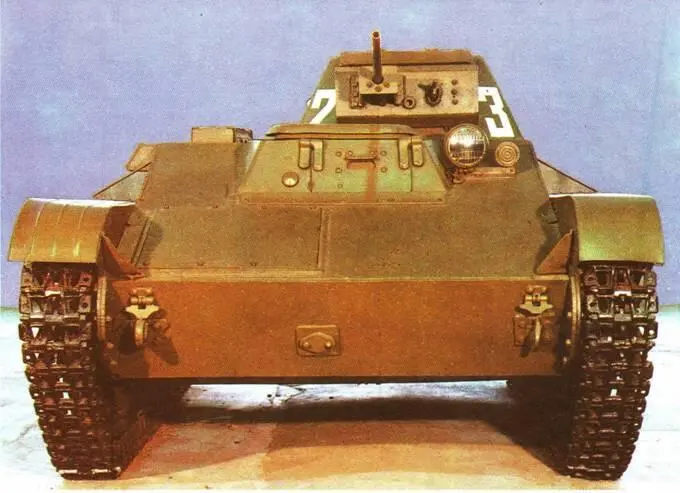

Разработан в 1941 году. Выпускался серийно с 1941 по 1942 гг. Состоял на вооружении Советской Армии. Использовался в боях Великой Отечественной войны.

Масса, т 6,4

Численность экипажа, чел 2

Габаритные размеры (длина х ширина х высота), мм .. 4100x2300x1750

Вооружение

пушка, шт.. 1

калибр, мм .. 20

боекомплект, выстрелов .. .. 780

пулемет, шт. 1

калибр, мм . 7,62

боекомплект, патронов .. 4000

Броневая защита, мм . 35

Мощность двигателя, л.с 70

Скорость максимальная, км/ч 45

Запас хода по шоссе, км.. 450

Глубина водных преград, преодолеваемых вброд, м 0,9

База – оригинальная.

Общая компоновка – силовая установка расположена в средней части корпуса. Вооружение – заряжание пушки ленточное; механизм наведения башни – шестеренчатый, механизм подъема пушки – винтовой, оба с ручными приводами.

Защита – корпус танка из катаных броневых листов, толщиной 13, 15, 25 и 35 мм, сварной. Шасси – двигатель карбюраторный, шестицилиндровый, жидкостного охлаждения; трансмиссия состоит из сцепления, смонтированного на двигателе, коробки передач, прикрепленной болтами к картеру сцепления, главной передачи, бортовых передач; подвеска танка индивидуальная, торсионная.

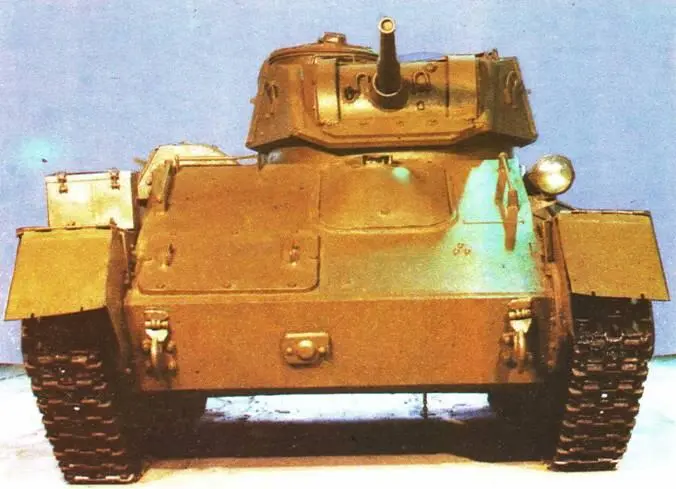

Разработан в 1942 году. Выпускался серийно с 1942 по 1943 гг. Состоял на вооружент Советской Армии. Использовался в боях Великой Отечественной войны.

Масса, т.. 9,2

Численность экипажа, чел 2 Габаритные размеры (длина х ширина х высота), мм 4285x2420x2040

Вооружение

пушка, шт. 1

калибр, мм 45

боекомплект, выстрелов 90

пулемет, шт 1

калибр, мм 7,62

боекомплект, патронов 945

Броневая защита, мм 45

Мощность двигателя, л.с.140 (2 х 70)

Скорость максимальная, км/ч. 45

Запас хода по шоссе, км 350

Глубина водных преград, преодолеваемых вброд, м 0,9

База – танк создан на базе автомобильных агрегатов.

Общая компоновка – силовая установка размещена в средней части корпуса.

Вооружение – спусковые механизмы пушки и пулемета – механические, управляются педалями, угол возвышения пушки 20 градусов, угол снижения – 6 градусов.

Защита – корпус из катаных броневых листов, установленных под различными углами, толщина листов 10, 15, 25, 35 и 45 мм, корпус сварной.

Шасси – силовой агрегат состоит из двух карбюраторных, шестицилиндровых двигателей, спаренных последовательно; подвеска танка независимая, торсионная; на пяти узлах подвески установлены буферные пружины; роль ограничителей хода первых и третьих опорных катков выполняют поддерживающие катки; вторые и четвертые опорные катки ограничителей хода не имеют.

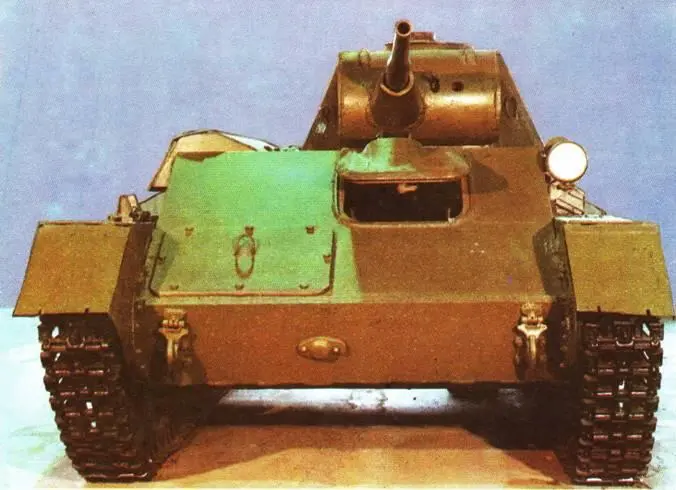

Разработан в 1940 году. Выпущена опытная партия. На вооружении не состоял. В боях не использовался.

Масса, т.. 11,6

Численность экипажа, чел 3

Габаритные размеры (длина х ширина х высота), мм .. 4285x2500x2175

Вооружение

пушка, шт.. 1

калибр, мм.. .. 45

боекомплект, выстрелов .. 94

пулемет, шт. 1

калибр, мм.. 7,62

боекомплект, патронов .. 1008

Броневая защита, мм

лоб корпуса .. 45

башня. . 35

Мощность двигателя, л.с. 170 (2 х 85)

Скорость максимальная, км/ч 45

Запас хода по шоссе, км.. 350

Глубина водных преград, преодолеваемых вброд, м 0,9

База – танк Т-70.

Общая компоновка – силовая установка расположена в средней части корпуса. Вооружение – новая амбразура и конструкция маски позволили увеличить угол возвышения спаренной установки с 20 до 65 градусов.

Защита – сварной корпус из катаных листов отличается от базового увеличенной толщиной бортовых листов, 25 мм вместо 15 мм, а крыши и днища 15-20 мм вместо 10 мм.
