ФОТОАЛЬБОМ экспозиция Военно-исторического музея бронетанкового вооружения и техники. Вообще, говоря об этом музее, часто приходится употреблять слово «уникальный». И это действительно так. Несмотря на относительную молодость (музей открыт 10 сентября 1972 г.), в нем собрана самая большая и разнообразная в мире коллекция гусеничных и колесных боевых машин. Сейчас здесь экспонируется более 300 образцов, среди которых кроме советской представлена техника еще десяти государств. Именно эта коллекция послужила основой для создания предлагаемого альбома-книги.
Данное издание первый альбом знаменитого музея в Кубинке.
Бронетанковая техника Фотоальбом часть 1 - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Масса, т.. 10
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм . 4660x2440x2330
Вооружение
огнеметное оборудование пулемет, шт 1
калибр, мм 7,62
боекомплект, патронов 2898
Броневая защита, мм 15
Мощность двигателя, л.с 95
Скорость максимальная, км/ч. 30
Запас хода по шоссе, км.. 130
Глубина водных преград, преодолеваемых вброд, м 0,8
База – танк Т-26.
Общая компоновка – силовая установка расположена в кормовой части корпуса. Вооружение – дальность огнеметания 50 метров; количество выстрелов – 40. Защита – клепаный корпус из катаных листов имеет коробчатое сечение.
Шасси – карбюраторный четырехцилиндровый двигатель с горизонтальным расположением цилиндров, воздушного охлаждения; трансмиссия состоит из главного фрикциона, смонтированного на коленчатом валу двигателя, пятискоростной коробки передач тракторного типа, установленной на носовой части корпуса, двух бортовых многодисковых фрикционов, двух бортовых передач; коробка передач соединяется с двигателем карданным валом, проходящим вдоль танка.

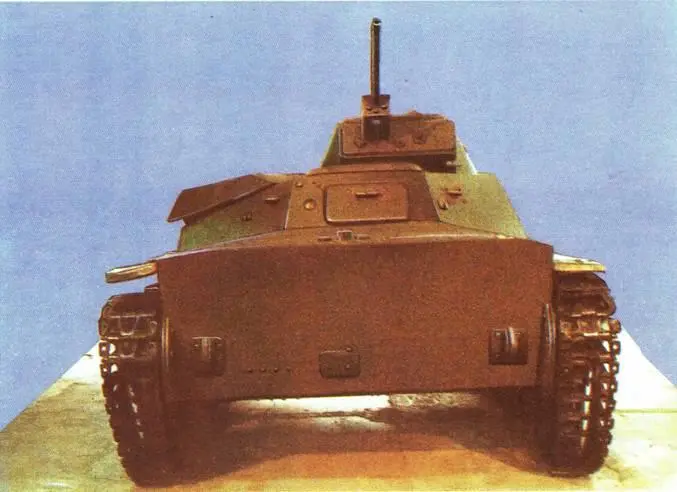

ПЛАВАЮЩИМ ТАНК Т-40
Разработан в 1939 году. Выпускался серийно с 1940 по 1941 гг. Состоял на вооружении Советской Армии. Использовался в боях Великой Отечественной войны.
Масса, т. 5,5
Численность экипажа, чел 2
Габаритные размеры (длина х ширина х высота), мм 4110x2330x1905
Вооружение
пулемет, шт. 1
калибр, мм.. 12,7
боекомплект, патронов .. 500
пулемет, шт. 1
калибр, мм . .. 7,62
боекомплект, патронов .. 2016
Броневая защита, мм . 13
Мощность двигателя, л.с 85
Скорость максимальная, км/ч 45
Запас хода по шоссе, км.. 300
Скорость преодоления водных преград на плаву, км/ч 6
База – оригинальная.
Общая компоновка – силовая установка размещена в средней части корпуса; башня смещена влево от продольной оси корпуса.
Вооружение – с целью повышения скорострельности пулемета боекомплект помещен в кольцевой боеукладке.
Защита – корпус танка изготовлен из броневых катаных листов, соединенных сваркой или клепкой. Шасси – карбюраторный двигатель автомобильного типа, трансмиссия механическая; сцепление и коробка передач прикреплены к двигателю; движение на плаву осуществляется с помощью четырехлопастного винта и водоходных рулей; подвеска торсионная.

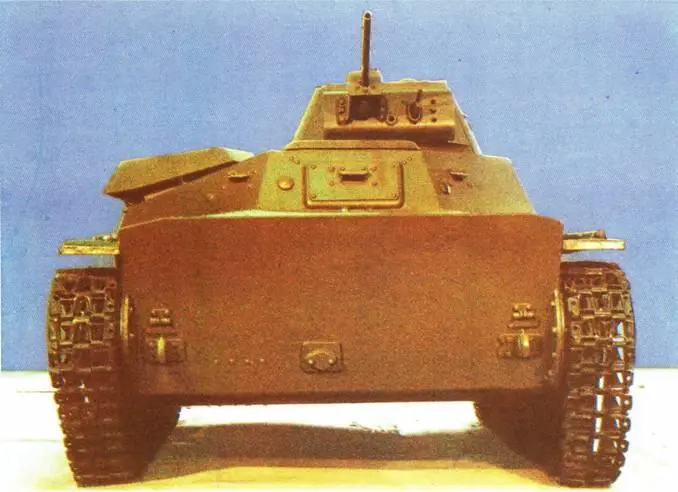

ТАНК Т-30
Разработан в 1940 году. Выпущена небольшая партия в 1941 г. Состоял на вооружении Советской Армии. Использовался в боях Великой Отечественной войны.
Масса, т. 5,5
Численность экипажа, чел 2
Габаритные размеры (длина х ширина х высота), мм .. 4110x2330x1905
Вооружение
пушка, шт.. 1
калибр, мм.. 20
боекомплект, выстрелов.. 750
пулемет, шт. 1
калибр, мм 7,62
боекомплект, патронов .. 1512
Броневая защита, мм 15
Мощность двигателя, л.с 85
Скорость максимальная, км/ч. 45
Запас хода по шоссе, км 300
Глубина водных преград, преодолеваемых вброд, м 1,1
База – танк Т-40.
Общая компоновка – силовая установка и трансмиссия смонтированы у правого борта, занимая часть боевого отделения и отделения управления.
Вооружение – по вертикали пушка наводится с помощью плечевого упора. Защита – корпус из катаных листов, сварной, толщина листов 5, 10 и 15 мм.
Шасси – на машине установлен автомобильный карбюраторный шестицилиндровый двигатель жидкостного охлаждения; трансмиссия состоит из однодискового сцепления, четырехступенчатой коробки передач, конической главной передачи, двух многодисковых бортовых фрикционов, двух соединительных валов и двух однорядных бортовых передач с цилиндрическими шестернями.
ТАНК Т-126СП
Разработан в 1940 году. Выпущен только опытный образец. На вооружении не состоял. В боях не использовался.
Масса, т.. 17
Численность экипажа, чел 4
Габаритные размеры (длина х ширина х высота), мм . 4700x2765x2330
Вооружение
пушка, шт.. 1
калибр, мм.. 45
боекомплект, выстрелов .. 150
пулемет, шт. 1
калибр, мм . 7,62
боекомплект, патронов .. 4250
Броневая защита, мм . 45
Мощность двигателя, л.с 270
Скорость максимальная, км/ч 35
Запас хода по шоссе, км.. 270
Глубина водных преград, преодолеваемых вброд, м 1,1
База – оригинальная.
Общая компоновка – моторно-трансмиссионная установка размещена в кормовой части корпуса. Вооружение – механизмы наведения пушки механические с ручным приводом; прицел телескопический; на верхнем лобовом листе слева смонтирована установка пулемета.
Защита – корпус из броневых листов, сварной, толщина листов 45 мм; днище и крыша имеют толщину 20 мм; броневые листы корпуса имеют углы наклона от 40 до 57 градусов.
Шасси – на танке установлен шестицилиндровый дизель жидкостного охлаждения; трансмиссия состоит из двухдискового главного фрикциона сухого трения, четырехскоростной коробки передач без синхронизаторов, бортовых фрикционов с ленточными тормозами и однорядных бортовых передач.

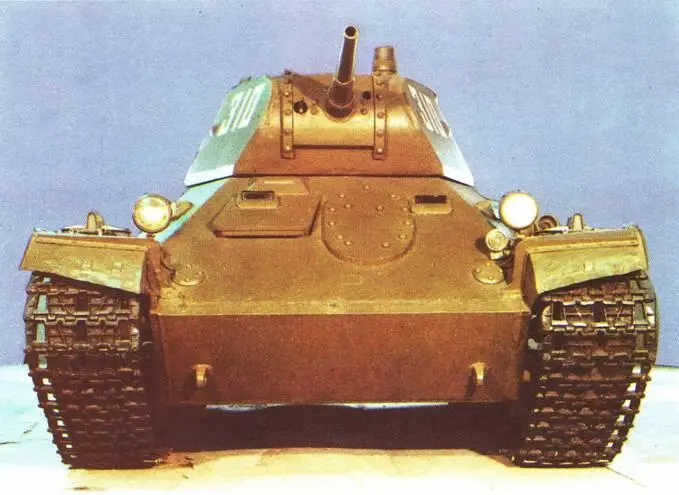

ТАНК Т-50
