ФОТОАЛЬБОМ экспозиция Военно-исторического музея бронетанкового вооружения и техники. Вообще, говоря об этом музее, часто приходится употреблять слово «уникальный». И это действительно так. Несмотря на относительную молодость (музей открыт 10 сентября 1972 г.), в нем собрана самая большая и разнообразная в мире коллекция гусеничных и колесных боевых машин. Сейчас здесь экспонируется более 300 образцов, среди которых кроме советской представлена техника еще десяти государств. Именно эта коллекция послужила основой для создания предлагаемого альбома-книги.
Данное издание первый альбом знаменитого музея в Кубинке.
Бронетанковая техника Фотоальбом часть 1 - читать онлайн бесплатно полную версию (весь текст целиком)
Интервал:
Закладка:
Масса, т.. 13,6
Численность экипажа, чел 5
Габаритные размеры (длина х ширина х высота), мм . 7070x3140x2100
Вооружение
пулемет, шт. 2
калибр, мм. 14,5
боекомплект, патронов .. 1280
Броневая защита, мм 13
Мощность двигателя, л.с. 240
Скорость максимальная, км/ч 44
Запас хода по шоссе, км.. 250
Скорость преодоления водных преград на плаву, км/ч 10,2
База – бронетранспортер БТР-50П.
Общая компоновка – силовая установка расположена в кормовой части корпуса. Вооружение – углы вертикального наг здения двух пулеметов от 3° до + 91°; механизм наведения имеет ручные приводы.
Защита – корпус (несущий) из броневых катаных листов толщиной 10 и 13 мм, сварной. Шасси – двигатель шестицилиндровый, четырехтактный, дизель жидкостного охлаждения; механическая трансмиссия размещена в кормовой части корпуса; она состоит из главного фрикциона, пятискоростнои коробки передач, бортовых фрикционов, редукторов отбора мощности на водометы, бортовых передач.

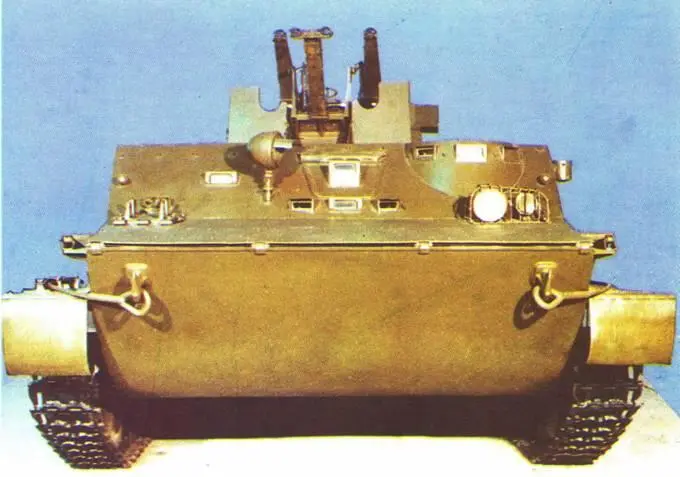

ЗЕНИТНАЯ САМОХОДНАЯ УСТАНОВКА ЗТПУ-4
Разработана в 1955 году. Выпущена опытная партия. На вооружении не состояла. В боях не использовалась.
Масса, т.. 13,6
Численность экипажа, чел 5
Габаритные размеры (длина х ширина х высота), мм . 7070x3140x2200
Вооружение
пулемет, шт 4
калибр, мм. 14,5
боекомплект, патронов 2500
Броневая защита, мм 13
Мощность двигателя, л.с 240
Скорость максимальная, км/ч. 44
Запас хода по шоссе, км.. 250
Скорость преодоления водных преград на плаву, км/ч 10,2
База – БТР-50П.
Общая компоновка – моторно-трансмиссионная установка расположена в кормовой части корпуса. Вооружение – зенитная установка, состоящая из четырех пулеметов КПВТ( *) углы вертикального наведения пулеметов от – 3° до + 91"; скорострельность 484 выстрела в минуту; эффективное ведение огня по воздушным целям, летящим со скоростью до 600 км/ч на высоте 500-1000 м. Защита – корпус сварной, из броневых катаных листов.
Шасси – двигатель дизель, шестицилиндровый, жидкостного охлаждения; агрегаты трансмиссии и ходовой части практически те же, что и на БТР-50П.
* КПВТ – крупнокалиберный танковый пулемет системы Владимирова.

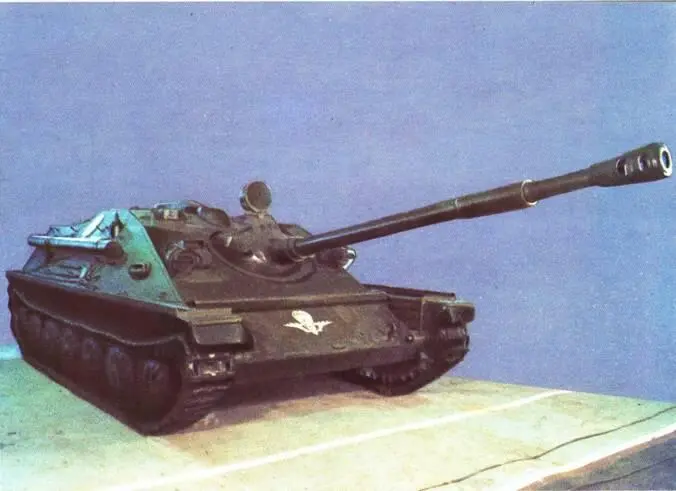

АВИАДЕСАНТНАЯ САМОХОДНАЯ УСТАНОВКА АСУ-85
Разработана в 1956 году. Выпускалась серийно с 1956 г. Состояла на вооружении Воздушно-десантных войск Советской Армии. В боях не использовалась.
Масса, т.. 15,5
Численность экипажа, чел. .. 34
Габаритные размеры (длина х ширина х высота), мм .. 8435x2970x1935
Вооружение
пушка, шт.. 1
калибр, мм .. 85
боекомплект, выстрелов .. 45
пулемет спаренный, шт 1
калибр, мм . 7,62
боекомплект, патронов .. 2000
Броневая защита, мм . 45
Мощность двигателя, л.с 210
Скорость максимальная, км/ч 45
Запас хода по шоссе, км.. 360
Глубина водных преград, преодолеваемых вброд, м 1,0
База – специальная.
Общая компоновка – двигатель и трансмиссия размещены в кормовой части корпуса. Вооружение – пушка снабжена эжекционной системой продувки ствола и установлена в амбразуре лобового листа на раме; начальная скорость бронебойного снаряда 1005 м/с.
Защита – закрытый корпус изготовлен из броневых катаных листов, которые расположены под наклоном; корпус сварной.
Шасси – двигатель шестицилиндровый, двухтактный, автомобильный дизель; трансмиссия механическая; подвеска индивидуальная, торсионная; имеются приборы ночного видения; установка десантируется посадочным методом.

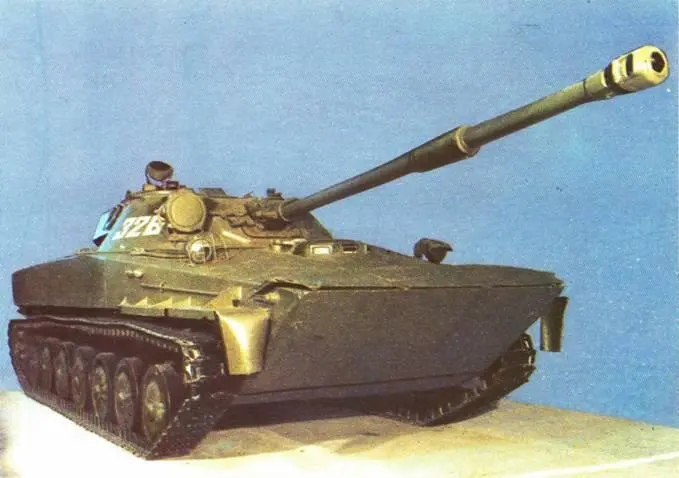

ЛЕГКИЙ ПЛАВАЮЩИЙ ТАНК (ОБЪЕКТ 906)
Разработан в 1963 году. Выпущено два опытных образца. На вооружении не состоял. В боях не использовался.
Масса, т. 15
Численность экипажа, чел 3
Габаритные размеры (длина х ширина х высота), мм 7730x2950x2250
Вооружение
пушка, шт. 1
калибр, мм.. .. 85
боекомплект, выстрелов 40
пулемет спаренный, шт 1
калибр, мм 7,62
Броневая защита, мм
корпуса.. . 30
башни 15
Мощность двигателя, л.с 300
Скорость максимальная(по шоссе),
км/ч.. 75
Скорость преодоления водных преград на плаву, км/ч 12
База – специальная.
Общая компоновка – двигатель и трансмиссия размещены в кормовой части корпуса. Вооружение – пушка и спаренный с ней пулемет стабилизированы в двух плоскостях; в нише башни размещен автомат заряжания пушки транспортерного типа; в укладке 15 выстрелов. Защита – корпус герметичный, из катаных листов алюминиевого сплава; башня стальная. Шасси – двигатель четырехтактный, шестицилиндровый, V-образный дизель; силовая передача механическая; подвеска торсионная, с компенсирующим устройством; опорные катки алюминиевые; имеются системы ППО и аварийной откачки воды.
БРОНЕТРАНСПОРТЕР БТР-50К
