Итак, начинается работа над компоновкой.

Именно здесь происходит зримое согласование выраженных в «Техническом задании» требований потребителей, производственных возможностей заводов, творческого замысла конструктора.

Было бы неверно описывать этот процесс как совершенно незыблемый ряд операций, вроде: сначала выбирают размеры сидений и располагают их наилучшим образом, потом определяют места для агрегатов, затем подыскивают агрегаты из числа выпускаемых промышленностью, далее очерчивают образовавшееся пространство, работают над формой кузова и т. д., и т. п. В действительности все и так, и не так. Определенная последовательность, конечно, соблюдается. Но вместе с тем каждый этап вплетается в другие. Вот выбран подходящий двигатель. Намечено поставить его продольно спереди. Тут же возникает множество вопросов. Не перегрузит ли двигатель передние колеса? Не слишком ли он высок для профиля машины, рисующегося в воображении конструктора? Может быть, наклонить цилиндры вбок? Не будет ли при этом затруднен доступ к свечам зажигания? С какой стороны у него карбюратор и выпускной коллектор, и не помешают ли они размещению руля и педалей? Подобные вопросы возникают на всех этапах проектирования.

В наше время на помощь конструктору приходит электронно-вычислительная техника. Варианты решения всякой конкретной задачи могут быть переведены на язык алгоритмов и стать программой для машины, которая точно определит, какое решение наивыгоднейшее.

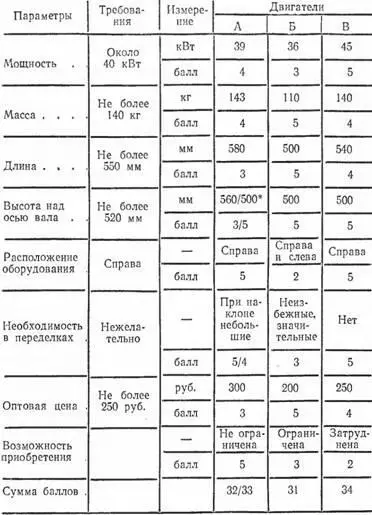

Но она не исключает и очень эффективный старый способ решения пространственных задач, применяемый при проектировании: изготовление макетов. Кроме того, бывает, что конструкторов интересует и увлекает сам процесс поиска, и они не хотят отдавать его на откуп машине. А расход времени? А объективность и точность принимаемого решения? Существует компромисс – сочетать творческий поиск с системной методикой. Вот пример системной таблицы для уже затронутого случая выбора двигателя (см. стр. 130).

Таблица дает первое приближение к решению задачи. Несмотря на малую массу двигателя Б (иногда этот единственный параметр может перевесить чашу весов), он вряд ли приемлем. Недостаточна мощность, велики переделки. Два других двигателя близки по сумме оценок. Дефицитность двигателя В сводит на нет его преимущества, и это может послужить причиной для отвода. В самом деле, чего стоят превосходные качества агрегата, если предприятие будет испытывать трудности при его поставках? Остается двигатель А. Если взять его таким, как он есть, то придется смириться с необходимостью поднять капот против первоначально намеченного уровня или сделать в нем выступ как у «Волги» и, может быть, несколько ухудшить обзор дороги с места водителя. Но можно пойти на то, чтобы наклонить его цилиндры как у «Москвича», произведя некоторые переделки.

Уже такая упрощенная таблица позволяет оценить в едином измерении, казалось бы, несоизмеримые вещи и очень помогает конструктору. Да и составлять таблицу интересно. Помимо всего прочего, она и программированию способствует. Можно ввести для каждого параметра коэффициенты его «весомости», тогда таблица будет более точной. Системный метод удобен для оптимизации любого сравнения, любого спора, любой дискуссии.

* Возможна установка двигателя с наклоном цилиндров вбок (данные в знаменателе).

– Есть надежда вскоре увидеть очертания будущего автомобиля!

– Очертания, значит – чертеж, линии на бумаге. Будут и они. Но конструктор не только чертежник.

– Знаю, он и художник.

– Более того, это скульптор, плотник. Одним словом: и академик, и герой, и швец, и жнец…

В петровские времена, когда зародились приемы корабелов, всякую большую площадь называли на немецкий или голландский лад плацем. А чертеж корабля был и остался большой площадью, перекрытой деревянными щитами. Всю ее корабелы разбивали продольными и поперечными линиями на метки, линии нумеровали, а затем, пользуясь длинными гибкими рейками, в натуральную величину проводили плавные обводы будущего судна – стрингеры, баттоксы, шпангоуты. Чтобы свести к минимуму и без того большие, даже для одного только бокового вида судна, размеры плаца, виды сверху (план), спереди и сзади совмещали с боковыми. Сетка линий давала возможность увязывать проекции, не совершая частых переходов из конца в конец плаца. Все же ходить по нему приходилось, для этого на сапоги надевали мягкие туфли, как это теперь делают посетители музеев. А при черчении не оставалось ничего другого, как ложиться на щиты и ползать по ним. То ли от этого ползанья, то ли от слова «плац» такой чертеж стали называть «плазом», а иногда щитом. Прямо со щитов снимали шаблоны для выпиливания и гибки деревянных брусков, к щитам же прикладывали готовые бруски для проверки.

При чем тут автомобиль?

При том, что плазовый чертеж, или плаз, успешно применяемый по сей день в судостроении, переняли экипажных дел мастера, а затем и автомобилестроители (а также проектировщики самолетов и других крупных машин и сооружений).

Но не только плаз (к нему еще придется вернуться) отличает автомобильное проектирование от обычного машиностроительного.

На первый взгляд рабочее место компоновщика автомобиля такое же, как у всякого конструктора. Черчение как черчение. Большая доска с «кульманом». Кипы справочников и предварительных расчетов на соседнем столе.

Но стоит присмотреться внимательнее, и станут заметными предметы, которых не встретишь в других КБ. Это прежде всего шаблоны, выпиленные из плексигласа. Самый заметный из них – фигура человека на шарнирах, вроде игрушечного паяца, только в профиль, а не анфас, и без тесемок. Это «средний человек». Придав его фигуре сидячее положение, компоновщик прилаживает его к чертежу, определяет контуры сидений. Шевельнув ногу и руку шаблона, он намечает места, где расположатся руль, педали, передняя стенка кузова. Из точки «глаза» проводит линии, чтобы найти границы ветрового окна и верхней панели капота, обеспечивающие требуемую видимость дороги и светофоров. Другие шаблоны – контуры выбранного двигателя, колесо в поперечном сечении, квадратик аккумулятора. Все в масштабе будущей компоновки.

Наметив базовую линию пола, подвигав по доске и обведя шаблоны, подсчитав приближенно распределение масс, компоновщик набрасывает примерные очертания автомобиля. Копии этой ориентировочной компоновки передаются разработчикам агрегатов и механизмов, макетчикам, художникам. Теперь проектирование пойдет по нескольким руслам, более или менее параллельным, но то и дело соприкасающимся, опережающим друг друга.
