Рис. 12. Проходимость танка Т-64 на заболоченном участке и предельная забиваемость ходовой части, при которой теряется его подвижность.

Рис. 13. Предельная забиваемость ходовой части танка Т-80, при которой теряется его подвижность.

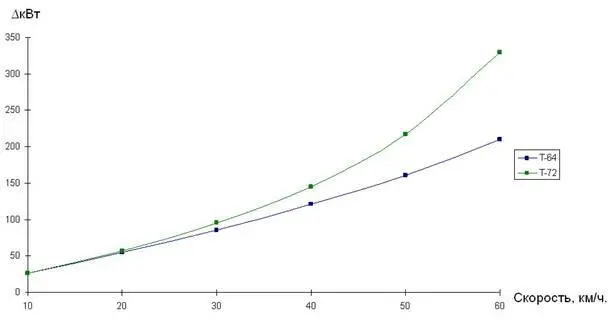

Рис. 14. Холостые потери мощности в гусеничном обводе танков Т-64 и Т-72

Анализ потерь мощности в гусеничном обводе (рис. 13.) показывает: повышение мощности двигателя В-46 и его модификаций до 840…1000 л.с. только выравнивает свободную мощность, затрачиваемую на колееобразование и движение танка Т-72, с аналогичным показателем Т-64.

По-видимому, это обстоятельство заставило разработчиков «Уралвагонзавода» отказаться от гусениц с последовательным шарниром, применяемых на ранних образцах Т-72, и использовать в своих более поздних разработках трак с параллельным шарниром без отверстий в звеньях, изменив в худшую сторону, от непонимания протекающих физических процессов, конструкцию башмака. Он как был плоским, таким и остался рис. 15.

Рис. 15. Гусеница танка Т-90С

Система подрессоревания танка включает в себя следующие узлы и детали:

– опорные катки и балансиры;

– подшипниковые узлы подвески;

– гидроамортизаторы;

– торсионы;

– ограничительные упоры балансиров.

Отличительной особенностью системы подрессоревания танка Т-64 является соосность торсионов. Если мы не ошибаемся, ни один существующий в мире танк не обладает данной особенностью…

Боевое использование ЗСУ-23-4 “Шилка” в операции “Жало пустыни” показало высокую эффективность применения артиллерии малого калибра для борьбы с элементами высокоточного оружия. Так, 13.01.1993 года, батарея ПВО, имевшая на вооружении подвижные комплексы ЗСУ-23-4, уничтожила 8 КР «Tomahavk». Общее число КР, сбитых войсками ПВО Ирака составило 16 – 18 единиц.

Полученные материалы явились основанием для украинских военных и разработчиков систем вооружения поставить вопрос о модернизации ЗСУ-23-4 «Шилка» и доведения ее технического уровня до требований современного боя.

В середине 90-х годов, НЦ ВВС и ПВО при Харьковском военном университете выступил инициатором модернизации ЗСУ-23-4 «Шилка» (тема «Донец»), к которой были привлечены «Хартрон» (системы наведения и управления), ИМИС (разработка конструкторской документации) и «Завод имени Малышева» (изготовитель).

В качестве возможных вариантов шасси рассматривались:

– многоцелевой тяжелый тягач МТ-Т;

– танк Т-80УД, серийно выпускаемый «Заводом имени Малышева»;

– танк Т-64А, снятый с производства, но находящийся на хранении и подлежащий уничтожению, в соответствии с Договором об ограничении войск в Европе.

При обосновании путей модернизации ПЗРАК «Донец», НЦ ВВС и ПВО использовал информационную технологию «Gill» [8].

В результате проделанной работы были сделаны следующие выводы:

Математическое моделирование боевого применения ЗСУ-23-4 «Шилка» показало: несмотря на несоосность торсионов, но за счет изменения расположения опорных катков правого и левого бортов (они смешены относительно оси ведущих колес почти на межкатковое расстояние) удалось свести к минимуму влияние несоосности торсионов на точность стрельбы.

Тягач МТ-Т не обеспечивает требуемую защиту экипажа и содержит двигатель В-46, изготавливаемый в России.

Шасси танка Т-80УД (гибрид харьковского МТО с двигателем 6ТД и ходовой части танка Т-80), по сравнению с Т-64А, имеет больший вес и завышенную мощность дизеля. Торсионы системы подрессоревания правого и левого бортов танка Т-80УД смещены относительно друг друга на 112 мм. При работе систем наведения и стрельбе с максимальными угловыми скоростями башни по горизонтали 70 град/сек, по вертикали – 60 град/сек, за счет неуравновешенности башни возникают дополнительные продольно-поперечные колебания корпуса, приводящие к увеличению погрешности стрельбы на 10-12%.

4. Соосность торсионов танка Т-64 обеспечивает не только высокие показатели подвижности и плавности хода, но и оказывает существенное влияние на точность стрельбы.

Некоторые промежуточные результаты по теме «Донец» были доложены на международной конференции [9] и нашли полное понимание и одобрение у присутсвующего David W. Pride (Armor Systems R amp;D), представляющего U.S.Army Materiel Command Science and Technology Center – Europe.

Спустя 10 лет, в декабре 2007 года идея модернизации ЗСУ-23-4 «Шилка» будет объявлена «золотой» идеей России [10]…

Морозовская идеология танка Т-64 заключалась в том, что все составные системы, обеспечивающие подвижность, защиту и огневую мощь, должны дополнять друг друга.

2.2.1. Опорный каток и балансир

Опорный каток танка Т-64 – двухскатный, обод стальной с внутренней амортизацией (рис. 16). Диск и ступица выполнены из алюминиевого сплава.

Конструкция катка выполнена в лучших традициях морозовской конструкторской школы. Обратите внивание на два буртика на ступице в зоне нижней части стального обода – это ограничители радиального перемещения обода. Изящно, просто и надежно…

Случаев разрушения внутренней амортизации при эксплуатации на типовых танковых трассах не было. Исключение составляет бетонная трасса – наблюдался перегрев резины и возникали высокочастотные вибрации, обусловленные звенчатостью гусеницы. Сторонники Т-80 говорили о повышенных вибрациях Т-64 за счет жесткого контакта «гусеница-каток». Да, это имело место, но они не превышали допустимых. Опорные катки Т-64 обладали повышенной надежностью по сравнению с катками танков Т-62, Т-72 и Т-80, обеспечивали высокую проходимость и имели более низкую стоимость (раздел 3).

Рис. 16. Опорный каток и балансир Т-64 в сборе Рис. 17. Опорый каток и балансир Т-80 в сборе

Рис. 18. Балансир подвески танка Т-72

Балансир танка Т-72 (рис. 18) стальной, штампованный, выполнен вместе с осями катка и балансира. В оси балансира нарезаны шлицы для его соединения с торсионом. К балансиру приварены лабиринтные кольца и скребок с износостойкой наваркой.
