F-117A с выпущенными держателями бомб

Испытания по сбросу с F-117 бомбы GBU-27

F-117 может нести одновременно бомбы двух различных типов (на переднем плане бомба GBU-27, на заднем – GBU-10)

Автопилот обеспечивает полет самолета по заранее запрограммированному маршруту в зону, позволяющую летчику установить визуальный контакт с целью при использовании ИК станций. Автомат тяги позволяет самолету выйти на рубеж применения оружия в точностью до нескольких секунд. Имеется система кондиционирования.

ЦЕЛЕВОЕ ОБОРУДОВАНИЕ.Для того, чтобы уменьшить риск и стоимость разработки самолета F-117A, в состав его электронного оборудования и системы управления вооружением вначале были широко включены существующие компоненты от других самолетов с минимальной модификацией. В дальнейшем они были заменены более современными образцами с образованием интегрированного высокоточного комплекса для выполнения ночных атак. Основополагающим было требование исключить любые источники излучений, которые могли бы облегчить обнаружение самолета и повысить уровень его демаскирующих признаков. При выполнении боевого задания (включая и этап дозаправки топливом в воздухе) используется режим радиомолчания с отключением связного оборудования, системы опознавания госпринадлежности и радиовысотомера. За исключением лазерного целеуказателя, который используется только кратковременно непосредственно при атаке цели, навигация, поиск цели и управление вооружением осуществляются с применением только пассивных систем.

На F-117 не установлена РЛС. Для навигации первоначально использовалась ИНС Ханиуэлл AN/ASN-131 SPN-GEANS (примененная ранее в составе комплекса OAS на бомбардировщике В-52) с программированием до 12 поворотных пунктов маршрута. Несмотря на большое (43 мин) время наземной подготовки системы к работе и ее выставки, навигационная ошибка составляет лишь 0,22 км/ч. В августе 1991 г. началась программа модернизации навигационного оборудования. Вначале вместо системы AN/ASN-131, не выпускающейся более серийно, предполагалась установка только новой ИНС Н-423/Е с кольцевыми лазерными гироскопами (навигационная ошибка 0,41 км/ч), однако по результатам войны 1991 г. в зоне Персидского залива было решено установить дополнительно аппаратуру спутниковой навигационной системы (одна из проблем состоит в разработке малозаметной антенны для спутниковой системы) и усовершенствованную вычислительную систему.

Главнокомандующий многонациональными силами в Персидском заливе генерал Н.Шварцкопф осматривает самолеты F-117 перед началом операции «Буря в пустыне»

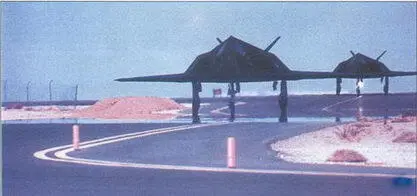

F-117 на авиабазе в Саудовской Аравии

Применена также оптоэлектрон- ная система навигации, обнаружения и сопровождения целей, в состав которой входит ИК система Тексас Инструменте IRADS (Infra- Red Acquisition and Detection System) с двумя полями зрения: в верхней носовой части фюзеляжа непосредственно перед кабиной находится ИК станция переднего обзора (FLIR), в нижней носовой части справа от ниши передней стойки шасси – выдвижная ИК станция нижнего обзора (DLIR). Ниши, в которых установлены ИК станции, имеют сеточные проволочные покрытия для ослабления акустических нагрузок и уменьшения ЭПР. Оптические окна обеих ИК систем закрываются экранами с мелкой сеткой, непрозрачными для радиолокационного излучения с сохранением прозрачности для ИК излучения.

Система IRADS оказалась наиболее сложным в разработке электронным компонентом самолета F-117A. Она была создана на основе уже готовой однотурельной ИК системы фирмы Тексас Инструменте. Модификация в двух- турельную систему была вызвана требованиями малозаметности: необходимо было получить большую зону обзора без нарушения малозаметной фасеточной поверхности самолета. При доработке системы встретился ряд трудностей, в том числе проблемы качества и стабильности изображения, достижения требуемой скорости разворота датчиков, снижения уровня помех, выставки датчиков, передачи цели на сопровождение со станции переднего обзора на станцию нижнего обзора и т.д. Задача осложнялась субъективностью восприятия ИК изображений летчиками: то, что казалось одним летчикам удовлетворительным, было неприемлемым для других летчиков. Технические проблемы были разрешены лишь после образования «команды тигров» из лучших специалистов различных отделений фирмы Локхид, работавших под руководством главного ученого знаменитого ОКБ «Сканк Уоркс», и потребовали выполнения 100 испытательных полетов в течение года. Например, пришлось отказаться от электронной выставки обеих ИК станций в пользу механической системы, которая оказалась более надежной и обеспечивала передачу целей на сопровождение с одной станции на другую без опасности срыва: работоспособность системы сохраняется даже при бомбометании с кабрирования после выхода из пикирования (при котором происходит многократная передача цели на сопровождение с одной станции на другую) и при бомбометании с крутого кабрирования с малых высот с перегрузками до 4 ед.

Подготовка F-117 к боевому вылету с саудовской базы

С августа 1990 г. фирма Тексас Инструменте приступила к работам по усовершенствованной ИК системе поиска целей и целеуказания с мозаичными приемниками, к установке новой системы на построенных самолетах фирма планировала приступить в начале 1994 г.

Лазерный целеуказатель располагается на одной платформе с ИК системой нижнего обзора. Антенны радиосвязного оборудования и системы опознавания госпринадлежности убирающиеся. Установленное на самолете оборудование позволяет фиксировать местоположение и характеристики РЛС противника, а также осуществлять передачу полученной информации на другие самолеты с помощью лазерной системы скрытой связи.

Вначале на самолете использовалась распределенная вычислительная система с тремя ЭВМ Дел- ко M362F, примененными ранее на самолете F-16 и связанными дублированной шиной данных, соответствующей стандарту MI- L-STD-1553. Начиная с 1984г. M362F были заменены на ЭВМ IBM АР102, соответствующие стандарту MIL-STD-1750A и аналогичные используемым на ВКС «Спейс Шаттл». Программное обеспечение, подготовленное вначале на языке «Джовиал» J-3, было переведено на язык J-73. Управление БЦВМ осуществляется с панели, расположенной справа от летчика. Вычислительная система обслуживает индикаторы, автопилот, датчики и систему управления вооружением. В процессе модернизации самолета для сопряжения с системой управления вооружением возможно использование шины данных, соответствующей стандарту MEL-STD-1760, что позволит использовать на самолете новое высокоточное оружие, например, бомбовые кассеты JDAM.
