Семен Федосеев - Оружие современной пехоты. Часть 1

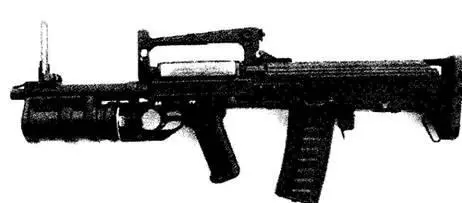

Оружие ОЦ-14 «Гроза» в варианте автоматно-гранатометного комплекса

Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50,100,150 и 200 м. Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра: при хорошем освещении диоптрический прицел удобнее, тем более, что в ОЦ-14 прицел ближе к глазу стрелка, чем в автоматах Калашникова обычной схемы. Регулируемая мушка с ограждением смонтирована в передней части мостика. Сборка прицельных приспособлений на мостике-рукоятке освобождает дульную часть ствола.

Складной приклад АКС-74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее цепляние за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.

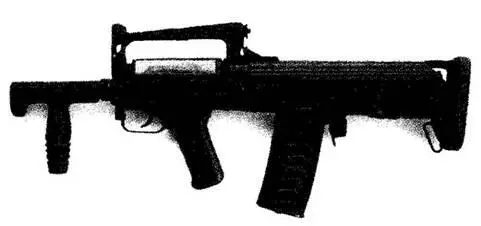

Оружие ОЦ-14 «Гроза» в варианте автомата

Дульная часть ствола снабжена обтюрирующими кольцевыми проточками и укрыта надульником, который удлиняет путь пороховых газов за дульный срез гранатомета, несет откидной рамочный прицел и служит для крепления гранатомета. Последний в целом аналогичен ГП-25, но лишен пистолетной рукоятки и прицела-квадранта. Пистолетная рукоятка и спуск оружия используются для управления и автоматом и гранатометом. Спусковой крючок связан тягой со спусковым механизмом гранатомета и толкателем – со спусковой тягой автомата. Переключение производится флажком, выключающим тягу или толкатель. Пользование таким переключателем в стрессовой ситуации боя требует высокой подготовленности стрелка.

Для стрельбы из гранатомета служит рамочный прицел со шкалами для навесной и настильной стрельбы. При настильной стрельбе используется мушка автомата, при навесной – мушка на надульнике. Дальность стрельбы из гранатомета – до 400 м. На затыльнике и ствольной коробке автомата укреплены антабки для ремня. Конструкция на 75% унифицирована с АКС-74У и ГП-25, включая деревянную накладку на газовой трубке. Правда, производство АКС-74У на ТОЗ прекращено еще в 1994 г.

Следующим вариантом ОЦ-14-4А является «штурмовой» автомат. Снимаются гранатомет и надульник, модуль пистолетной рукоятки со спусковым крючком заменяется другим – с одним толкателем, ставится другой надульник с пластиковой рукояткой. Передняя рукоятка позволяет повысить точность стрельбы с рук. Масса такого автомата – 2,8 кг. Вместо на дульника с рукояткой может устанавливаться простая втулка: так получается наиболее компактный вариант – «штурмовой автомат малогабаритный». Стрелять из такого оружия можно с одной руки, а при упоре приклада в плечо приходится поддерживать левой рукой стреляющую правую.

Четвертый вариант – «штурмовой автомат специальный». Вместо надульника устанавливается ПБС, снижающий уровень звука выстрела до 118 Дб. Снижению уровня звука способствует дозвуковая скорость пули. Масса такого комплекса без патронов, ночного или оптического прицела составляет 3,3 кг.

Сборка всех вариантов осуществляется самим пользователем в зависимости от задачи. ОЦ-14-4А поставляется в упаковке в виде чемодана с поролоновым подбоем, в гнездах которого уложено штурмовое оружие 9 мм/40 мм, сменные модули, принадлежность.

Разработана и модификация ОЦ-14 для вооруженных сил (ВДВ, спецназа) – 7,62 мм/40 мм. Да и СП-5 и -6 созданы на основе гильзы патрона обр. 1943 г. Комплекс под патрон 7,62x39 получил обозначение ОЦ-14-1 («Гроза-1»). Для ношения «армейской» модификации комплекса, в соответствии с условиями эксплуатации, создан брезентовый чехол. Кроме того, созданы комплексы «Гроза-2» с использованием патрона 5,45x39 и «Гроза-3» – с патроном 5,56x45 НАТО. ОЦ-14-4А считается опытным, однако уже имеется в ОДОН внутренних войск МВД, у Управления охраны, Службы безопасности Президента. Официальное принятие ОЦ-14 «Гроза» на вооружение МВД или вооруженных сил пока встречает ряд возражений – как финансового, так и технического плана. Одно из них – окно для выброса стреляных гильз приближено к лицу стрелка, что опасно при стрельбе с левого плеча. Это, впрочем, несложно устранить при некоторой доработке конструкции.

Характеристики 9/40-мм ОЦ-14-4А («Гроза-4»)

Боеприпасы – патроны СП-5 и – 6, выстрелы ВОГ-25, ВОГ- 25П

Масса неснаряженного – 3,8 кг

Длина – 550 мм

Длина ствола – 240 мм

Темп стрельбы – 700 выстр./мин

Прицельная дальность – 200 м

Емкость магазина – 20 патронов

В 1954 г. главный конструктор фирмы «Армалит дивижн» Ю. Стонер представил первый прототип разработанной им 7,62- мм автоматической винтовки AR-10 под патрон .30-06 (7,62x63). Следующий прототип был рассчитан уже под патрон 7,62x51 НАТО. Планировалось представить AR-10 для конкурса на «единую винтовку НАТО» (так и не принесший результатов).

Автоматика винтовки действовала за счет отвода пороховых газов из канала ствола, запирание канала ствола производилось поворотной личинкой затвора.

Конструкция содержала ряд новшеств: ствольная коробка была изготовлена штамповкой из алюминиевого сплава; не было штока поршня, отводимые из канала ствола газы воздействовали непосредственно на затворную раму; были применены высокопрочные термопласты; пластмассовый приклад располагался на линии оси канала ствола, что уменьшало «подскок» оружия под действием отдачи; соответственно расположению приклада пришлось поднять и прицельные приспособления, расположив сменные диоптрические целики на рукоятке для переноски, расположенной над центром тяжести и рассчитанной на размеры ладони в теплой рукавице.

Особенности устройства газоотводного узла с «прямым» отводом газов к затворной раме по трубке были заимствованы у опытной шведской винтовки «Люнгман» AG42B и французской М1949. Подъем приклада на линию оси канала ствола и совмещение прицела на рукоятке для переноски взяты из опытной английской ЕМ2. Узел запирания повторял схему самозарядной винтовки Джонсона.

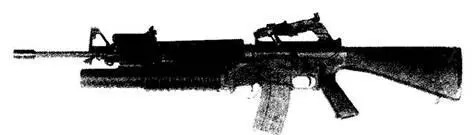

Штурмовая винтовка М16Л1 с подствольным гранатометом М203

Устройство ударно-спускового механизма в целом повторяло винтовки Ml «Гаранд» и М14. При разборке AR-10 «переламывалась» пополам подобно бельгийской FN FAL. Тем не менее, в целом эта была оригинальная и новая конструкция.
