Семен Федосеев - Оружие современной пехоты. Часть 1

Карабин М4

Карабин модель 723 является облегченной и уменьшенной копией винтовки М16А2. Более легкий ствол изготовлен под патрон М855 (SS109). Все детали взаимозаменяемы. Эффективная дальность стрельбы – 500-600 м. Применяются магазины емкостью 20 и 30 патронов и по натовскому стандарту STANAG 4179- Приклад – телескопического типа.

В начале 90-х гг. карабин получил официальное обозначение М4 и поступил на вооружение частей специального назначения и морской пехоты. Несмотря на уменьшение длины ствола, он сохранил прицел М16А2, рассчитанный до 800 м. Модификация М4А1 имеет сменную рукоятку для переноски и, соответственно сменный прицел – может устанавливаться оптический, коллиматорный или ночной.

М4 также может использоваться с подствольным гранатометом М203- С учетом применения в динамичном ближнем бою на левой стороне гнезда магазина может крепиться держатель для снаряженного запасного магазина – применение магазинов типа 100-зарядного C-MAG при легком коротком стволе вряд ли оправдано. Для М4А1 фирмой «Гемтекс» разработан глушитель (M4-96D), устанавливаемый вместо пламегасителя и снижающий уровень звука на 32 Дб. М4 используется в США, в Канаде (С8) и других странах.

В начале 1997 г. «Кольт Мэнюфэкчуринг» совместно со «Спешиал Аналитикал Сервис» на основе карабина М4 создала «новый тип» полицейского оружия в виде короткого автомата MARS (Mini Assault Rifle System) под укороченный патрон 5,56x30 – длина гильзы уменьшена на 1,5 см по сравнению со штатным 5,56x45. Характеристики

Патрон – 5,56x45 (М193 или М855) Масса – неснаряженный 2,7 кг, снаряженный 3,4 кг Длина – 838 мм; 757 мм (с убранным прикладом) Длина ствола – 368 мм

Нарезы – 6 нарезов (правосторонние), шаг 178 мм Начальная скорость пули – 921 м/с (Ml93); 906 м/с (М855) Темп стрельбы – 750-950 выстр./мин

Имеется также вариант 5,56-мм штурмового карабина модель 733 «Коммандо» массой 2,59 кг, длиной 787 мм с выдвинутым прикладом и 719 мм с убранным. Длина ствола уменьшена до 254 мм. Предлагались варианты под патроны типа М193 и типа М855.

Этот автомат создан на базе штурмовой винтовки М16А1 специально для установки в шаровых опорах БМП М2 «Брэдли» для ведения огня десантом. От базовой винтовки М231 отличают укороченный тяжелый ствол, измененная конструкция затвора, верхняя рукоятка перезаряжания, отсутствие цевья, выдвижной проволочный приклад, гильзоулавливатель. Тяжелый ствол М231 позволяет вести огонь длинными очередями с темпом до 1300 выстр./мин, что повышает вероятность попадания по точечным целям на дальностях до 250 м. Выдвижной приклад обеспечивает больший простор для действия автоматом внутри корпуса БМП.

Эта винтовка была разработана в 1971 г. П. Телье и принята на вооружение в 1978 г. под обозначением FA MAS F3 «Клерон» (FA MAS – «автоматическая винтовка Оружейной мануфактуры в г. Сент-Этьен»). Винтовка стала одним из первых образцов схемы «буллпап», принятых на вооружение. В ней устранен недостаток, связанный с выбросом стреляных гильз, который присутствует во многих винтовках подобной схемы. Это стало возможным благодаря тому, что выбрасыватель, установленный на зеркале затвора, имеет два положения. Винтовка выпускается с правым расположением выбрасывателя, следовательно, гильзы отражаются в правую сторону. Установка выбрасывателя в другое положение обеспечивает отражение стреляных гильз влево, при этом необходимо переставить упор для щеки на другую сторону приклада и, таким образом, закрыть соответствующее окно для выбрасывания гильз. Возможность ведения огня с правого или левого плеча породила другие проблемы. Так, перестановка выбрасывателя затвора представляет собой довольно сложную операцию. В полевых условиях ее производить не рекомендуется, так как мелкие детали можно легко потерять.

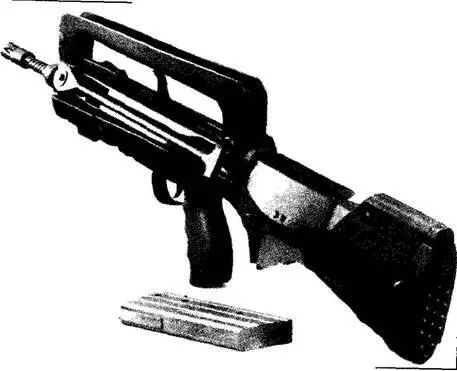

Штурмовая винтовка FA MAS

Рукоятка взведения расположена сверху ствольной коробки и удобна для пользования обеими руками. Размещенные по центру прицельные приспособления могут применяться при стрельбе с любого плеча. Ствол выполнен из стали и имеет рифленую поверхность. Оребрение служит не столько для его охлаждения, сколько для выстреливания винтовочных гранат. Установочная муфта регулирует положение гранаты, что определяет скорость полета и дальность стрельбы. На дульной части ствола имеется пламегаситель. Ствольная коробка изготовлена из легкого сплава.

Автоматика FA MAS основана на отдаче полусвободного затвора. Затвор установлен в затворной раме. В нем смонтированы ударник, штифт отражателя и пружины, на отделяемой передней части затвора – выбрасыватель.

На задней нижней части затворной рамы имеются пазы, благодаря которым она скользит внутри ствольной коробки. Рычаг замедления имеет два параллельных изогнутых плеча, соединенных поперечиной. Плечи соединяют затвор с затворной рамой, а поперечина управляет положением ударника. Нижние концы плеч упираются в стальной стержень, установленный поперек ствольной коробки, а верхние концы упираются в торцевую часть затворной рамы. Таким способом затвор удерживается в переднем положении при высоком давлении в патроннике, а энергия передается на затворную раму. Кроме этого, обеспечивается управление спускового механизма через шептало автоспуска. Использование составного полусвободного затвора позволило смягчить отдачу, ощущаемую стрелком в момент выстрела.

При нажатии на спусковой крючок курок движется вперед и ударяет по ударнику. Ударник, в свою очередь, проходит между плечами рычага замедления и разбивает капсюль патрона. Под действием отдачи затвор начинает отходить, проворачивая рычаг замедления. Нижние концы плеч рычага замедления находятся ниже цапфы, установленной в ствольной коробке, а верхние концы упираются в затворную раму. Так как верхние части плеч длиннее нижних, по правилу рычага, затворная рама отходит назад гораздо быстрее затвора. При повороте рычага замедления назад на 45 градусов происходит следующее. Затворная рама с ускорением движется назад, поперечина рычага замедления входит в вырез в ударнике и возвращает его в затвор. Нижний конец левого плеча рычага замедления отходит от стержня, ведущего к предохранительному шепталу, которое освобождается таким образом, что курок удерживается в заднем положении независимо от положения спускового крючка и боевого шептала. Откат затвора задерживается, а это не дает гильзе покинуть патронник, пока давление остается высоким.
