Прицельные приспособления включают мушку с кольцевым ограждением и установленный у заднего края ствольной коробки прицел. Последний представляет собой наклонный пустотелый поворотный барабанчик с треугольной прорезью для стрельбы на дальности до 100 м и тремя диоптрическими отверстиями на дальности 200, 300 и 400 м. Длина прицельной линии (556 мм) – наибольшая среди состоящих на вооружении штурмовых винтовок. Может использоваться оптический или ночной прицел с кронштейном, который устанавливается на двух стойках на ствольной коробке. Прицел служит для стрельбы на дальности до 600 м.

Органы управления винтовкой отличаются удобной формой. Винтовка весьма надежна и при стрельбе дает неплохую кучность. К недостаткам можно отнести наличие мелких, легко теряемых деталей, отделяемых при неполной разборке. Для экономии боеприпасов и стрельбы в тирах имеется учебное подкалиберное устройство. Оно состоит из вкладного стволика, специального затвора и магазина. Стрельба ведется патронами .22 LR (5,6x16) кольцевого воспламенения. Вкладной стволик вставляется через казенную часть винтовки и фиксируется зажимным кольцом.

Дополнительно стволик закрепляется болтом, который фиксирует патронник Болт установлен на магазине. Выбрасыватель входит в зацепление с патронником. Затвор в сборе выполняет обычные функции. Емкость вкладного магазина – 20 патронов.

Винтовка G-3 может стрелять винтовочными гранатами. Для этого нужно отсоединить магазин и вставить в открытый патронник специальный холостой патрон (либо патрон с обыкновенной пулей, если граната снабжена пулеулавливателем). Затем затвор запирается, а винтовочная граната устанавливается на пламегаситель до упора со стойкой мушки.

Модификации. Первая модель имела обозначение G-3A1. Винтовка G-3A2 получила поворотный диоптрический прицел. Штатная винтовка бундесвера известна под маркировкой G-3A3, она имеет пластмассовый приклад и цевье (ствольную накладку) в двух вариантах – «тяжелом» (стандартном) и «тропическом» (перфорированное). G-3A3 выпускалась вплоть до 90-х гг. Маркировка G-3A3ZF используется для винтовки с оптическим прицелом Винтовка с выдвижным прикладом имеет маркировку G-3A4 и также имеет два варианта цевья. Модификация G-3K отличается выдвижным прикладом и укороченным стволом.

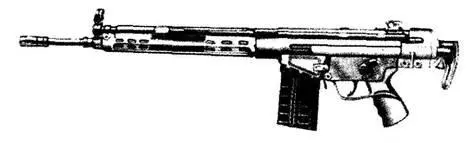

Штурмовая винтовка G-3A4

Винтовка G-3 по лицензии выпускается в более чем десяти странах, среди которых Греция, Турция, Пакистан. Коммерческая самозарядная НК91 предлагается для охранных служб и охотников.

Характеристики G-3A3/G-3A4

Патрон – 7,62x51 НАТО

Масса (неснаряженная) – 4,4/4,7 кг

Длина – 1025/1020 (с выдвинутым прикладом) и 840 (со сложенным прикладом) мм

Длина ствола – 450 мм

Нарезы – 4 нареза (правосторонние), шаг 305 мм

Начальная скорость пули – 780-800 м/с

Темп стрельбы – 500-600 выстр./мин

Эффективная дальность – 400 м

Емкость магазина – 20 патронов

Винтовка НК 33Е является уменьшенным вариантом 7,62-мм винтовки G-3 и использует такой же ударно-спусковой механизм.

Прицел имеет треугольную прорезь и отверстия для дальностей 200, 300 и 400 метров, на нем выставляются нулевые линии. Применяемые 4-кратные оптические прицелы имеют регулировку на дальность от 100 до 600 м с интервалом в 100 м. На винтовке могут устанавливаться ночные или коллиматорные прицелы, лазерные целеуказатели.

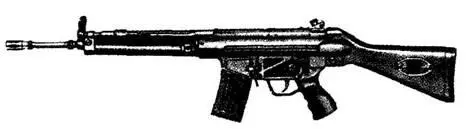

Штурмовая винтовка НК 33Л2

Разрез винтовки НК 33

Существует пять вариантов винтовки НК 33Е:

– штатная винтовка НК 33Е с постоянным прикладом;

– винтовка НК 33АЗ с выдвижным прикладом;

– винтовка НК 33А2 с легкими телескопическими сошками;

– «снайперская» винтовка с оптическим прицелом;

– карабин НК 33КА1 с длиной ствола 322 мм.

Здесь же стоит упомянуть и 5,5б-мм укороченный автомат (карабин) НК 53, отличающийся длиной ствола 211 мм и выдвижным прикладом. НК 33 производилась на экспорт, причем как в ФРГ, так и на заводах «Ройал Орднанс» в Великобритании – там, в частности, собирались винтовки для Эквадора. Кроме того, производство винтовки поставили в Таиланде. НК 33 состоит на вооружении в армиях Малайзии, Чили, Таиланда, в ВВС Бразилии. Большое количество винтовок продано странам Юго-Восточной Азии, Африки и Южной Америки.

Характеристики НК 33 Е НК 33АЗ НК 33КА1

Патрон 5,56x45 5,56x45 5,56x45

Масса (неснаряженная), кг 3,65 3,98 3,89

Масса магазина с патронами, кг 0,33 0,33 0,33

Длина с выдвинутым прикладом, мм 920 940 8б5

Длина со сложенным прикладом, мм – 735 675

Длина ствола, мм 390 390 322

Нарезы – 6 нарезов (правосторонние), шаг 305 мм

Начальная скорость, м/с 920 920 880

Темп стрельбы, выстр./мин 750 750 700

Эффективная дальность, м 400 400 400

Емкость магазина – 25 патронов

Эта винтовка создана на базе 7,62-мм винтовки G-3, но разработана под новый штатный патрон 5,56x45 НАТО (соглашение по стандартизации вооружений STANAG 4172). В отличие от НК 33Е она имеет режим стрельбы очередями по три выстрела. По многим характеристикам модель G41 схожа со своим прототипом, включая наличие затвора с роликовым замедлением (см. «G-З»). В то же время она имеет немало отличительных черт: принудительное запирание затвора сопровождается незначительным шумом; затворная задержка удерживает затвор в открытом положении по израсходовании патронов в магазине; на окне для выброса стреляных гильз установлена откидная пылезащитная крышка.

Патронник и шаг нарезов рассчитаны на патрон 5,56x45 НАТО по стандарту STANAG 4172. Ствол может изготавливаться с полигональными нарезами. Гнездо для магазина изменено так, что можно использовать магазин емкостью 30 патронов винтовки М16, который был стандартизирован соглашением STANAG 4179- В соответствии с новым режимом огня флажковый переводчик- предохранитель получил четвертое положение, отмечаемое цифрой «3» либо условным изображением трех пуль. Предусмотрены приспособление для крепления сошки, новый кронштейн для крепления всех ночных и дневных прицелов, принятых в НАТО (стандарт STANAG 2324). Возможно крепление штыка-ножа от винтовки G-З- Прочная конструкция винтовки рассчитана на 20 ООО выстрелов. Для переноски над центром тяжести винтовки помещена легкая складная рукоятка. Длинное цевье выполнено в виде единой пластиковой детали.

Винтовка также имеет модификации с постоянным или выдвижным прикладом (A3). Выемка в прикладе для антабки усилена металлической накладкой. Модель G 41К имеет выдвижной приклад и укороченный до 380 мм ствол. По лицензии винтовка выпускалась итальянской фирмой «Луиджи Франки».
