На основе схемы G-3 (коммерческое обозначение НК-91) «Хеклер унд Кох» разработала одно из наиболее обширных семейств стрелкового оружия, представленное ныне в четырех калибрах – 9-мм и 10-мм пистолеты-пулеметы, 5,5б-мм и 7,62-мм карабины, штурмовые винтовки и ручные пулеметы. Благодаря более совершенной технологии и организации разработки и производства G-3 и ее семейство намного превзошли по популярности и распространенности свои испанские прототипы и встали в один ряд с бельгийской FAL и советскими АК. К 1990-м гг. G-3 и ее модификации состояли на вооружении в армиях 50 стран, кроме того, карабины этого семейства закупаются полицейскими и контртеррористическими службами, военизированными организациями ряда государств.

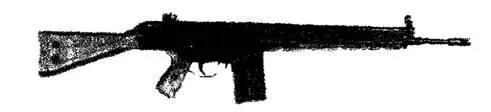

Штурмовая винтовка G-3 «Хеклер унд Кох»

В Швеции концерн FFV выпускает копию G-3 под обозначением АК4.

Ствольная коробка изготовлена из стали штамповкой. По обеим сторонам выштампованы направляющие для затвора. Хотя трубчатый кожух, установленный над стволом и приваренный к ствольной коробке, внешне напоминает газовую трубку, однако реально в нем размещаются откидная рукоятка взведения и передний удлиненный конец затвора. Рукоятка взведения движется вдоль выреза на левой стороне трубчатого кожуха и может фиксироваться с помощью специального поперечного выреза. На дульной части ствола нанесена винтовая резьба и установлена втулка для закрепления стопорной пружины пламегасителя или приспособления для стрельбы холостыми патронами. Для более плавной и надежной экстракции стреляной гильзы патронник выполнен с 12 продольными канавками Ревелли.

Затвор имеет Г-образную форму. В его полом удлиненном конце размещается возвратная пружина. Боевая личинка вместе с рамой установлена на оси канала ствола. Длинные несущие поверхности по обеим сторонам рамы скользят вдоль пазов ствольной коробки. Два ролика, установленные по обеим сторонам боевой личинки, удерживаются наклонной передней поверхностью стебля затвора, играющей роль так называемой «запирающей детали». Этот устоявшийся термин будет употребляться в дальнейшем, хотя на самом деле он неверен, так как канал ствола в данной системе не запирается в прямом смысле этого слова – происходит лишь замедление отхода затвора под действием отдачи. Ролики входят в пазы ствольной коробки. Чтобы избежать «подскока» при досылании патрона в патронник, боевая личинка вместе с запирающей деталью фиксируются на раме с помощью зажимного рычага.

Когда патрон находится в патроннике, ролики разведены в стороны и удерживаются в пазах ствольной коробки при помощи запирающей детали. При выстреле давление пороховых газов через гильзу стремится сдвинуть назад личинку затвора. Прежде чем боевая личинка сможет отойти назад, ролики должны выйти из пазов на ствольной коробке и вернуться в исходное положение. Стремясь сойтись, ролики заставляют запирающую деталь отойти вместе с рамой назад. Угол наклонной поверхности запирающей детали таков, что отношение скорости движения рамы и скорости движения боевой личинки составляет 4:1. Таким образом, пока ролики возвращаются в исходное положение, рама проходит расстояние в 4 раза большее, чем боевая личинка, беря на себя большую часть энергии отдачи. Во время движения рамы назад зажимной рычаг освобождает боевую личинку. Когда зеркало затвора отходит назад чуть большее 1 мм, ролики полностью выходят из пазов ствольной коробки. После этого весь затвор отбрасывается назад силой остаточного давления, при этом боевая личинка и затворная рама сохраняют смещение в 5 мм относительно друг друга. Затворная рама взводит курок и сжимает возвратную пружину. Гильза, удерживаемая выбрасывателем, ударяется краем шляпки об отражатель и выбрасывается в правую сторону через окно ствольной коробки. Затворная рама своей торцевой частью достигает амортизатора, а затем под действием возвратной пружины возвращается вперед. Боевая личинка извлекает из магазина патрон и досылает его в патронник. Выбрасыватель зацепляет патрон за кольцевую выточку гильзы, и боевая личинка останавливается. Смещение в 5 мм между запирающей деталью и затворной рамой сокращается до нуля, при этом ролики входят в пазы ствольной коробки. Зажимной рычаг фиксирует боевую личинку. Оружие готово к очередному выстрелу.

Ударно-спусковой механизм куркового типа, в принципе, такой же, как и в бельгийской 7,62-мм винтовке FAL. Спусковой механизм собран в отдельном корпусе, который крепится к ствольной коробке с помощью шплинта и выполнен заодно с пистолетной рукояткой и спусковой скобой. Флажок переводчика-предохранителя расположен с левой стороны над пистолетной рукояткой и имеет три положения: «S» – предохранитель, «Е» – одиночный огонь, «F» – непрерывный огонь. Те же положения отмечены на правой стороне винтовки и указываются риской на стержне переводчика-предохранителя.

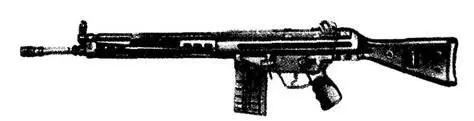

Штурмовая винтовка G-3A1

Подпружиненное шептало имеет продолговатый вырез, в который входят выступы спускового крючка. Пружина стремится продвинуть шептало вперед над спусковым крючком. В это время другая пружина удерживает боевой выступ шептала. Произвести выстрел нельзя, пока затворная рама не займет крайнее переднее положение. Только после этого предохранительное шептало освобождает курок. При ведении одиночного огня курок удерживается спусковым шепталом. При нажатии на спусковой крючок шептало поворачивается вниз и выходит из зацепления с курком. Когда курок для производства выстрела поворачивается вперед, подпружиненное шептало также перемещается вперед, а его хвостовик соскакивает вниз с неподвижной опоры. Спусковой крючок остается нажатым и разобщенным со спусковым шепталом. Курок поворачивается назад под действием затворной рамы и входит в зацепление с боевым выступом шептала. Пружина курка преодолевает сопротивление пружины шептала и толкает шептало назад. Курок удерживается шепталом автоспуска до тех пор, пока затвор не вернется в переднее положение. Так как спусковой крючок уже нажат, очередной выстрел не последует. После того как спусковой крючок будет отпущен, хвостовик шептала поднимается вверх, под действием пружины отходит назад и устанавливается на неподвижной опоре. Для очередного выстрела нужно нажать на спусковой крючок. Когда переводчик режима огня установлен в положении «непрерывный огонь», хвостовик шептала не входит в зацепление с курком, и курок удерживается только шепталом автоспуска. Как только затворная рама занимает крайнее переднее положение, шептало автоспуска освобождает курок. Когда переводчик режима огня стоит в положении «предохранитель», движение шептала вверх невозможно, и, таким образом, боевой выступ не сможет выйти из зацепления с курком.
