Фоторезисторы на основе сульфида кадмия (см. рис. 5.5) являются устройствами, реагирующими на видимый свет. Спектр поглощения такого резистора близок к спектру человеческого глаза (см. рис. 5.6). CdS – фоторезистор представляет собой полупроводник, но без обычного PN перехода. Наибольшее сопротивление такой фоторезистор имеет в полной темноте. По мере увеличения освещенности его сопротивление уменьшается. Измеряя сопротивление резистора, можно оценить среднюю освещенность в видимом спектре.

Рис. 5.5. Фотоэлементы на основе сульфида кадмия (CdS)

Рис. 5.6. Диаграмма, показывающая сравнительную спектральную чувствительность глаза и светочувствительных датчиков

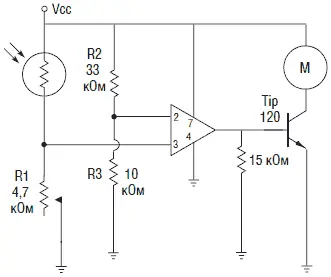

На рис. 5.7 приведена основная схема устройства. Поскольку CdS-преобразователь представляет собой резистор, он может быть включен напрямую в делитель напряжения. По мере нарастания освещенности сопротивление фоторезистора падает. Соответственно, повышается напряжение на резисторе R1 и на выводе 2 ИС. Когда напряжение превысит напряжение на выводе 3, включится двигатель M. Порог срабатывания регулируется подстроечным резистором R1 4,7 кОм. Такая схема является основной для управления «солнечным шаром», описанным в гл. 12.

Рис. 5.7. Выключатель света на фоторезисторе

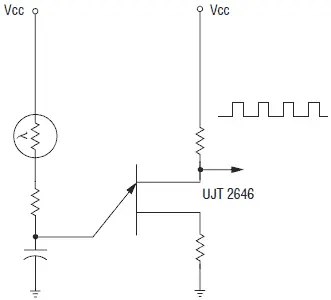

На рис. 5.8 изображена схема светочувствительного нейрона. По мере нарастания освещенности возрастает частота выходных импульсов. Такая схема фотонейрона может генерировать тактовые импульсы для контроллера шагового двигателя типа ИС UCN5804. При увеличении интенсивности освещенности поворот шагового двигателя осуществляется быстрее.

Рис. 5.8. Нейрон на базе фоторезистора

Фотоэлектрические (солнечные) элементы, фотодиоды и фототранзисторы имеют похожую конструкцию. Все они обладают светочувствительным PN переходом. В солнечных батареях площадь PN перехода велика и используется для вырабатывания электрической энергии пропорционально степени освещенности.

Фотодиоды обычно используются в схемах в обратном включении. Световой поток уменьшает запирающий барьер PN перехода, и через диод начинает течь ток. Время срабатывания фотодиодов намного меньше, чем CdS фоторезисторов, поэтому они могут быть использованы для детектирования модулированных световых сигналов.

Фототранзисторы представляют собой светочувствительные транзисторы. Их преимущество в сравнении со светодиодами в том, что они способны усиливать поступающий световой сигнал.

Датчики ИК излучения работают в диапазоне низких частот излучения световых волн (900 нм и ниже). Они заслуживают специального рассмотрения, поскольку широко используются в роботах для ориентирования, обхода препятствий и связи.

Использование ИК датчиков не представляет никаких трудностей. У различных дистрибьюторов можно найти модули, содержащие детектор модуляции (см. рис. 5.9). Их преимущество в том, что они детектируют ИК сигнал, модулированный строго определенной несущей частотой (обычно около 40 кГц).

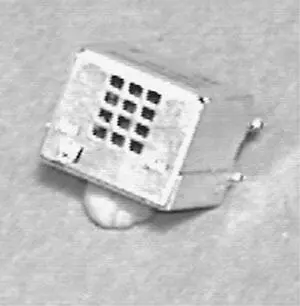

Рис. 5.9. ИК приемный модуль

Несущая частота 40 кГц может быть промодулирована в свою очередь другим низкочастотным сигналом. Приемный модуль также изготовлен таким образом, что он «принимает» сигналы только на частоте несущей 40 кГц. Такой способ позволяет создать очень надежный канал связи. Сперва приемный модуль обнаруживает несущую 40 кГц и только после этого «отпирает» устройство для приема сигнала модуляции передатчика ИК излучения, отфильтровывая, таким образом, сигналы других источников. После этого осуществляется детектирование модулированного сигнала с несущей 40 кГц.

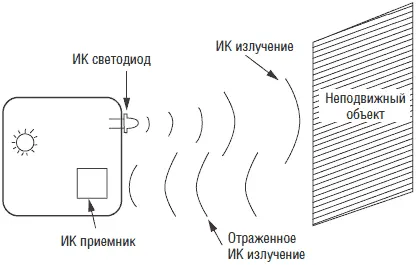

На рис. 5.10 изображен простой детектор препятствий. Как только устройство приближается к препятствию, поток отраженного ИК излучения возрастает. Соответственно, возрастает напряжение на приемнике ИК излучения, что в какой-то момент перебрасывает компаратор и выдает сигнал, информирующий о наличии препятствия по ходу движения.

Рис. 5.10. Изображение ИК детектора препятствий

На рис. 5.11 изображена схема ИК передатчика. Передатчик использует ИС таймер типа 555 в режиме генерации. Переменный резистор R1 регулирует частоту выходных импульсов. Выход таймера соединен с NPN транзистором типа 2N2222, в эмиттерную цепь которого включен ИК светодиод. Обратите внимание, что при работе схемы диод светиться не будет, т. к. ИК излучение невидимо для человеческого глаза. Поскольку мы конструируем простой детектор препятствий, модуляция несущей 40 кГц не требуется.

Рис. 5.11. Схема ИК передатчика

На рис 5.12 изображена схема приемника ИК излучения. Приемный модуль представляет собой устройство Everlite IRM-8420, имеющее центральную частоту 37,9 кГц и ширину полосы пропускания 3 кГц (±1,5 кГц). Выход модуля представляет собой выход низкого уровня. Это означает, что при обнаружении сигнала выход «садится» на землю. Такой выход эквивалентен выходу на транзисторе NPN структуры с открытым коллектором (см. вставку на рис. 5.12). Ток выхода достаточен для зажигания светодиода. В тестовой схеме наличие сигнала вызовет зажигание светодиода.

Рис. 5.12. Схема ИК приемника

Расположите передатчик и приемник ИК излучения один возле другого в одном и том же направлении. Для того чтобы ИК светодиод передатчика излучал свет в строго определенном направлении, его необходимо заключить в светонепроницаемую трубку. Если не сделать этого, то настройка может оказаться невозможной. Помните о том, что некоторые пластмассы, непроницаемые для видимого света, могут оказаться прозрачными для лучей ИК диапазона.
