Алексей Ардашев - Огнеметно- зажигательное оружие

При выходе из брандспойта струя жидкости ударяет в стойку зажигателя, которая опрокидывается и увлекает за собой крышку; ударником крышки разбивается ампулка с серной кислотой. Серная кислота, действуя на паклю, смоченную в бензине и посыпанную зажигательным порошком, дает огонь, и вытекающая жидкость, воспламенившись, образует огненную струю. Ранцевый огнемет переносится при помощи ремней за плечами. Направление струи жидкости дастся при помощи прикрепляемой к брандспойту рукоятки управления. Можно управлять струей, держась руками непосредственно за брандспойт. Для этого в некоторых системах выпускной кран имеется на самом брандспойте. Вес порожнего ранцевого пламемета (со шлангом, крапом и брандспойтом) 11-14 кг, снаряженного – 20-25 кг.

Тяжелый огнемет представлял собой железный резервуар с дугообразной выводной трубой, краном, рукояткой крана и скобами для переноски вручную. Высота его 1 м, диаметр 0,5 м, полная емкость 200 л, полезная – 160 л. Сжатый газ находится в особой бутыли и при помощи резиновой соединительной трубки, тройника и манометра подается в резервуар во все время действия огнемета, т. е. в резервуаре поддерживается постоянное давление (10-13 атм.). К крану присоединен толстый брезентовый шланг длиной 8,5 м. Брандспойт с рукояткой управления и зажигателем при помощи подъемного приспособления подвижно укреплен в металлическом штыре. Зажигателем в тяжелом огнемете может служить такое же приспособление, как и в ранцевом, или же зажигание производится электрическим током. Вес порожнего тяжелого пламемета (без шланга и подъемного приспособления) около 95 кг, снаряженного – около 192 кг. Дальность полета струи 40-60 м, сектор поражения 130-180°. Время непрерывного действия около 1 мин., с перерывами – до 3 мин. Обслуживается расчетом из семи человек. Выстрелом из огнемета поражается площадь от 300 до 500 м 2 . При фланговом или косоприцельном ог- неметании по атакующему противнику одним выстрелом может быть выведено из строя до взвода пехоты. Попавший под струю огнемета танк останавливается и в большинстве случаев загорается.

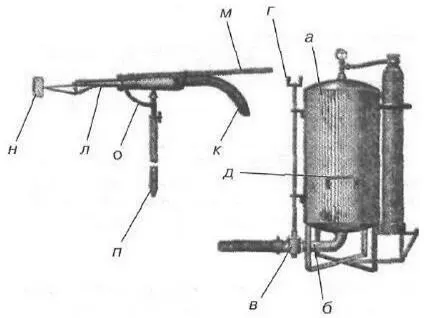

Тяжелый огнемет периода Первой мировой войны: а – железный резервуар; б – дугообразная выводная труба; в – кран; г – рукоятка крана; д – скобы; к – брезентовый шланг; л – брандспойт; м – рукоятка управления; н – зажигатель; о – подъемное приспособление; п – металлический штырь

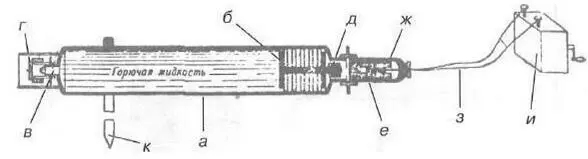

Фугасный огнемет периода Первой мировой войны: а – железный цилиндр; б – поршень; в – сопло; г – терочный зажигательный патрон; д – зарядник; е – пороховой выбрасывающий патрон; ж – электрический запал; з – электрический провод; и – источник электрического тока; к – штырь

Вследствие высокого рабочего давления (в полтора-два раза выше, чем у ранцевых огнеметов) струя огнесмеси, выбрасываемая тяжелыми огнеметами, обладает большой ударной силой. Это позволяет подавлять огневые сооружения противника огнеметанием по

обсыпке амбразурных стен. Метание огня можно производить с позиций, расположенных вне сектора обзора и обстрела подавляемого сооружения. Струя горящей огнесмеси, ударяясь о склон его обсыпки, рикошетирует и забрасывается в амбразуру, уничтожая или поражая весь боевой расчет.

При ведении боя в населенном пункте, приспособленном к обороне, огнеметагше из огнемета позволяет одним выстрелом в бойницу, окно, дверь или пролом поджечь занимаемое противником здание.

Фугасный огнемет по устройству и принципу действия отличался от ранцевых. В фугасном огнемете нет баллона со сжатым газом, а огнесмесь из резервуара выбрасывается давлением газов, образующихся при сгорании порохового заряда. Существуют два вида фугасных огнеметов: поршневые и беспоршневые. Фугасный огнемет состоит из железного цилиндра и поршня. На сопло надевается терочный зажигательный патрон, а в зарядник вкладывается пороховой выбрасывающий патрон с электрическим запалом. К запалу присоединен электрический или специальный саперный провод, протянутый на расстоянии 1,5-2 км к источнику электрического тока. При помощи штыря фугасный огнемет укрепляется в земле. Вес порожнего фугасного огнемета около 16 кг, снаряженного – около 32,5 кг. Пороховые газы, получающиеся при сгорании выбрасывающего патрона, толкают поршень и выбрасывают жидкость наружу. Время действия 1-2 с. Дальность полета струи 35-50 м. Фугасные огнеметы устанавливаются на местности группами от 3 до 10 штук.

Государство Германия

Тип огнемета Ранцевый

Название огнемета «Веке»

Вес огнемета, кг:

порожнего 10,5

снаряженного 21,5

Рабочее давление, атм. 23 Дальность полета струи, м 25 Горючая жидкость Смесь каменноугольной смолы с легкими и тяжелыми углеводородами, каменноугольным маслом и сернистым углеродом Газ, производящий давление на жидкость Углекислота

Тип огнемета Ранцевый

Название огнемета «Клейф»

Вес огнемета, кг;

порожнего 14,0

снаряженного 30,0

Рабочее давление, атм. 23 Дальность полета струи, м 22 Горючая жидкость Смесь каменноугольной смолы с легкими и тяжелыми углеводородами, каменноугольным маслом и сернистым углеродом Газ, производящий давление на жидкость Углекислота

Тип огнемета Тяжелый

Название огнемета «Гроф»

Вес огнемета, кг:

порожнего 35,0

снаряженного 135,0

Рабочее давление, атм. 15 Дальность полета струи, м 35-40 Горючая жидкость Смесь каменноугольной смолы с легкими и тяжелыми углеводородами, каменноугольным маслом и сернистым углеродом Газ, производящий давление на жидкость Углекислота

Государство Франция

Тип огнемета Ранцевый

Название огнемета «№ 1 бис»

Вес огнемета, кг:

порожнего -

снаряженного 23,0

Рабочее давление, атм. 50

Дальность полета струи, м 18-30

Горючая жидкость Смесь каменноугольной смолы с бензолом

Газ, производящий давление на жидкость Сжатый воздух

Тип огнемета Тяжелый

Название огнемета «№ 1 и 3 бис»

Вес огнемета, кг:

порожнего -

снаряженного 30,0

Рабочее давление, атм. – Дальность полета струи, м – Горючая жидкость Смесь каменноугольной смолы с бензолом Газ, производящий давление на жидкость Сжатый воздух

Тип огнемета Тяжелый

Название огнемета «Огнемет № 1»

Вес огнемета, кг:

порожнего -

снаряженного 125,0

Рабочее давление, атм. 140 Дальность полета струи, м 30 Горючая жидкость Смесь каменноугольной смолы с бензолом Газ, производящий давление на жидкость Сжатый воздух
