Выстрел из огнемета ТТТО-50 происходит в такой последовательности. Механический взрыватель воспламеняет патрон РОКС-3. Пламя зажигательной звездки поджигает пороховой заряд. Газы, образующиеся при этом в пороховой камере, поступают в газовую область ствола через сопло. Давление газов, достигнув рабочей величины 60 кгс/см 2 , остается постоянным в течение всего времени выстрела.

Под давлением пороховых газов поршень-обтюратор выдавливает огнесмесь через сифонную трубу. При этом мембрана сопла срезается и огнесмесь выбрасывается на цель. Скорость движения огнесмеси в стволе возрастает от 3 до 36 м/с (из-за разности размеров ствола и сифонной трубы – соответственно 200 мм и 5 мм). А за счет конического сужения сифонной трубы скорость вылета струи из сопла достигает 1 Об м/с. Огнесмесь при вылете из ствола поджигается пламенем зажигательной звездки.

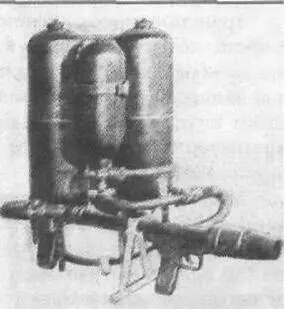

Американский ранцевый огнемет М2А1-7

Формирование струи и направление ее на цель производится с помощью сопла, диаметр которого 32 мм. Сопло включает корпус и запорное устройство, которое необходимо для создания в стволе огнемета рабочего давления 60 кгс/см 2 . Корпус сопла имеет коническую часть с центральным углом конуса 10° и цилиндрическую – длиной 96 мм. На головке установлен также предохранительный клапан мембранного типа, диаметр которого 25 мм. Он предотвращает создание в стволе огнемета опасного давления свыше 120 кгс/см .

Прицельное приспособление, обеспечивающее прицеливание на дальность прямого выстрела, состоит из прицельной рамки, хомутиков и мушки. На хомутиках выбиты цифры, обозначающие дальность огнеметания прямым выстрелом при высоте цели 1,5 м. Цифры 1, 1,2 и 1,4 соответствуют дальности 100, 120 и 140 м.

Транспортировка огнемета производится с помощью лафета, который конструктивно может быть выполнен как на колесах, так и на лыжах. Лафет предназначен также для изменения углов возвышения сменного ствола. Он состоит из рамы с сошниками, ручки для его перемещения, кронштейна с хомутиками для установки сменных стволов и других деталей.

Масса снаряженного огнемета ТПО-50 с тремя стволами и лафетом 173 кг. Масса снаряженного ствола 43,6 кг. Объем огнесмеси на выстрел 21л, дальность огнеметания до 180 м. Дальность прямого выстрела 140 м. Время приведения огнемета из походного положения в боевое 8-10 мин. Боевой расчет огнемета состоит из двух человек; наводчика и его помощника.

Огнемет может эксплуатироваться в боевой обстановке в широком диапазоне от +40 до -40°С. Именно в этих условиях достигается стабильное огнеметание.

В годы Второй мировой войны в американской армии широко применялся ранцевый огнемет М1А1, который впоследствии был модернизирован и получил обозначение М2А1. Этот огнемет использовался американскими войсками и во Вьетнаме. В пехотных ротах имелось по три таких огнемета.

В США в настоящее время используются носимые (ранцевые) огнеметы АВС-М9-7 и его модифицированный вариант М9Е1-7, которые заменили более ранние модели огнемета М2 (М2А1-7), основным недостатком которого является большой вес и значительные габариты. Ранцевый огнемет АВС-М9-7 состоит из двух цилиндрических резервуаров с огнесмесью, сферического баллона для сжатого воздуха (или азота), гибкого шланга и облегченного брандспойта. Брандспойт снабжен специальным воспламеняющим огнесмесь устройством (пороховой фитиль), а также предохранителем, который исключает возможность случайного огнеметания. В резервуарах, содержащих огнесмесь, создается давление. Выброс огнесмеси через брандспойт осуществляется одновременным нажатием на спусковой крючок,и предохранитель. При этом загорается одна из воспламенительных таблеток, а перед соплом брандспойта образуется высокотемпературный факел огня. Струя напалма, выбрасываемая под давлением 20 атм., проходя через этот факел, воспламеняется. Главная часть воспламеняющего устройства – пять пиропатронов, в каждом из которых помещается пороховой заряд и металлическая спичка с фосфорным наконечником. От наконечника спички воспламеняется порох пиропатрона, который горит 6-12 с, воспламеняя огнесмесь. Каждому огнемету придается ранец для переноски четырех сферических баллонов со сжатым воздухом.

Все эти огнеметы, за исключением М8, многократного применения, с переменным режимом ведения огня, позволяющим либо провести одно непрерывное огнеметание, либо сделать несколько выстрелов. Указанные образцы в качестве горючего используют напалм, для метания струи горящего напалма – сжатый воздух.

Низкий коэффициент полезного использования огнесмеси, недостаточная дальность огнеметания, высокая уязвимость огнеметчика от огня противника, а также зависимость его боеготовности от наличия запасных баллонов со сжатым воздухом заставили военных специалистов искать пути совершенствования ранцевых огнеметов и создавать новые образцы. В США разработан и принят на вооружение воздушно-десантных войск ранцевый огнемет однократного действия М8. Незначительный вес, увеличенная прицельная дальность позволяют наиболее эффективно использовать его для уничтожения живой силы, укрывшейся в ДОТах, ДЗОТах и других укрепленных сооружениях. Этот огнемет, снабженный устройством дистанционного управления, на оборонительных рубежах может применяться в качестве управляемых огневых фугасов.

Американский морской пехотинец в защитной одежде с огнеметом М9Е1-7

Наименование огнемета АВС-М9-7

Вес огнемета, кг:

снаряженного 22,6 Ардашев Алексей Николаевич Огнеметно- зажигательное оружие Военная техника Иллюстрированный справочник Научно-популярное издание Серия «Военная техника» Москва • ACT • Астрель • 2001 Ардашев А.Н. Огнеметно-зажигательное оружие: иллюстрированный справочник/А.Н, Ардашев. – М.: ООО «Издательство Астрель» ООО «Издательство ACT», 2001. – 288 е.: ил. – (Военная техника).

неснаряженного 11,8

Емкость для зажигательной смеси 15

Продолжительность непрерывного огнеметания, с 5-8

Максимальная дальность эффективного огнеметания, м:

Загущенной смесью 40-55

Незагущенной смесью 20-55

Количество отдельных выстрелов До 5

Давление воздуха в баллоне, кг/см 150

Давление огнесмеси, кг/см 25

Наименование огнемета М2А1 -7

Вес огнемета, кг:

снаряженного 18

неснаряженного 31-32

Емкость для зажигательной смеси 17-18
