Алексей Ардашев - Огнеметно- зажигательное оружие

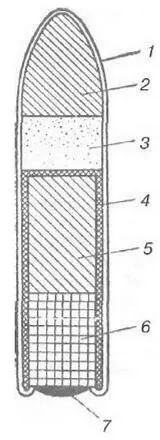

Пуля комбинированного действия. 1 – оболочка пули, 2 – бронибойный наконечник, 3 – разрывной заряд, 4 – стаканчик, 5 – зажигательный состав, 6 – трассирующий состав, 7 – запальный состав

В период Первой мировой войны наибольшее распространение получили следующие 5 типов зажигательных пуль: французская Ph (Phosphore); французская Парно; французская калибра 11 мм; германская S.Pr.; английская S.A. типа Букингам. Зажигательные пули первых двух образцов имеют в общих чертах следующее устройство: внутри пули имеется цилиндрический канал, наполненный белым фосфором. Сзади вставлены два металлических диска с прокладкой. В нижней части пули, в боковой ее стенке у самых дисков имеется отверстие для выхода фосфора, заполненное особым легкоплавким составом (пробкой). При выстреле пороховые газы расплавляют этот состав и фосфор начинает вытекать из открытого отверстия в стенке пули.

Зажигательные пули последних двух образцов имеют несколько иное устройство: в медную никелированную оболочку пули вложен белый фосфор, сзади вставлена свинцовая пробка; с внутренней стороны к свинцовой пробке примыкает свободный свинцовый цилиндрик с продольными каналами для прохода фосфора. В оболочке, как и у пуль вышеописанной конструкции, на расстоянии примерно в 1/5 длины пули от ее заднего среза имеется отверстие для выхода фосфора, залитое легкоплавким составом.

7,7-мм английские винтовочные патроны: 1 – патрон с зажигательной (фосфорной) пулей, 2 – патрон с бронебойно-зажигательной (фосфорной) пулей

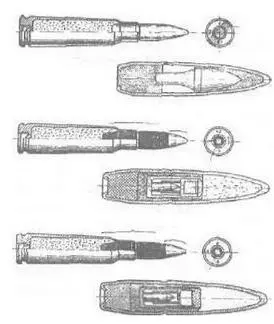

7,9-мм германские винтовочные патроны. Патрон с бронебойно-за- жигательной пулей PtK, патрон с пристрелочной пулей В. Patrone, патрон с зажигательной (фосфорной) пулей

При выстреле пороховые газы расплавляют этот состав (открывают отверстие), а при ударе пули о преграду (цель) свободный свинцовый цилиндрик по инерции стремится продвинуться вперед и выжимает фосфор через свои каналы в выходное отверстие.

Позже заметили, что стандартная сигнальная ракета также отлично поджигает легковоспламеняющиеся предметы. Поэтому они использовались войсками в качестве подручного зажигательного средства.

Бутылки с горючей смесью первыми стали применять испанские республиканцы против франкистских танков в 1936 г. Во Вторую мировую войну «жидкостные гранаты» уже массово применяли все воюющие стороны.

Зажигательные ручные гранаты появились в Первую мировую войну. Они были двух типов: фосфорные (зажигательно-дымовые) и термитные. Последние горят 3-4 мин. и могли быть применены для приведения в негодность металлических орудий и машин. Зажигание производилось перед бросанием или в момент бросания гранаты.

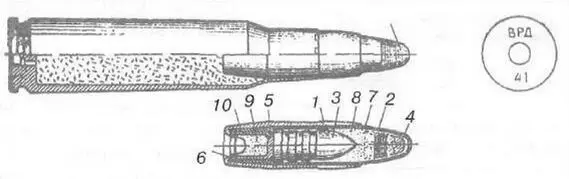

12,7-мм итальянский патроне бронебойно -зажигательно – трассирующей пулей Б-З-Т. 1 – наружная оболочка пули, 2 – оболочка носика, 3 – бронебойный сердечник, 4 – носик, 5 – трассирующий стаканчик, 6 – трассирующее кольцо, 7 – рубашка, 8 – зажигательный состав, 9 – трассирующий состав, 10 – целлулоидная прокладка (кружок)

7,9-мм польские винтовочные патроны: 1 – патрон с зажигательной (фосфорной) пулей для пехоты, 2 – патрон с зажигательной (фосфорной ) пулей для авиации

Гранаты, снаряженные фосфором, применяются одновременно в качестве зажигательных и дымовых гранат. Они используются при выкуривании противника из убежищ, окопов, а также для порчи противогазов.

Термитные зажигательные гранаты применяются при сбрасывании их в окопы, убежища, для поджога кустов, деревянных строений, для приведения в негодность оружия, двигателей у автомашин и самолетов, их несущих частей и т. д.

На вооружение вооруженных сил ФРГ приняты ручные зажигательно-дымовые патроны DM-24 и DM-34. Они являются индивидуальным оружием и предназначены для борьбы с бронетанковой техникой, создания очагов пожаров, а также для ослепления и выкуривания живой силы из оборонительных сооружений, подвалов и различных укрытий. Снаряжение их – смесь красного фосфора и порошкообразного магния (температура пламени 1200°С).

7,62-мм американский винтовочный патрон с зажигательной пулей

12,7-мм американский патрон с зажигательной пулей

7,7-мм японский винтовочный патрон с зажигательной (фосфорной) пулей

Ружейные зажигательные гранаты в Первую мировую войну применялись крайне редко. Они нашли применение только в межвоенный период, причем их применение ограничено особыми случаями позиционной или горной войны. Они несколько напоминают собой устройство и снаряжение ручных гранат. Применяли их из распространенных тогда ружейных гранатометов и винтовочных мор- тирок. Дальность полета ружейной гранаты 150-200 м. Они снаряжаются фосфором, термитом или смесью термита и электрона.

Современная ружейная граната может выстреливаться из стандартных видов стрелкового оружия или бросаться рукой. Она изготавливается из листовой стали и снаряжается белым фосфором. Для стрельбы из винтовки (автомата) используется специальное приспособление с вышибным пороховым патроном, позволяющее метать гранату на расстояние до 120 м. При падении на землю она взрывается, разбрасывая кусочки фосфора в радиусе 25-30 м, которые поджигают легковоспламеняемые объекты и растительность (траву, кустарник, лес).

Зажигательные пули: а – пристрелочно-зажигательная; б – бронебойно-зажигательная; в – бронебойно- зажигательно-трассирующая. 1 – оболочка – плакированная томпаком сталь; 2 – зажигательный состав; 3 – стальной сердечник; 4 – свинцовая рубашка; 5 – латунный кружок; 6 – стаканчик латунный; 7 – стальной ударник с жалом; 8 – латунный предохранитель (разрезное кольцо); 9 – капсюль; 10 – железная прокладка; 11 – трассирующий состав; 12 – колечко; 13 – отверстие
