Алексей Ардашев - Огнеметно- зажигательное оружие

Несколько позже напалмовых стали широко применяться бомбы, снаряженные фосфором и термитом, В середине 60-х годов в США приступили к созданию новых видов оружия, предназначенного для «подавления мятежей». Одним из них стал новый усовершенствованный вариант напалма, полученный военными химиками на военно-воздушной базе Эглин во Флориде, – напалм-В. Смесь была достаточно жидкой, чтобы разбрасываться при взрыве на большое расстояние, и в то же время достаточно липкой, чтобы удержаться на любом предмете, которого она коснется. Одна шестифунтовая бомба (2,7 кг) могла поразить пространство, равное футбольному полю, и залить его двадцатиминутным всепожирающим пламенем с температурой до 200СГС. Во время войны во Вьетнаме пара американских «Фантомов» сбрасывала за один боевой вылет несколько тонн напалма, размещенного в крупногабаритных подвесных баках, накрывая огненным шквалом площадь сразу в десяток гектаров. Напалм беспощадно сжигает свои жертвы и смертельно отравляет тех, кто не успел сгореть. В итоге даже в радиусе нескольких десятков метров от очага горения в окружающем воз духе выгорал весь кислород, что приводило к удушающему эффекту – большое количество мирного населения просто задохнулось в подвалах, окопах, убежищах и укрытиях.

В ВС РФ

Тип бомбы ЗАБ-250

Вес бомбы, кг 250

Вес БЧ, кг 200 Ардашев Алексей Николаевич Огнеметно- зажигательное оружие Военная техника Иллюстрированный справочник Научно-популярное издание Серия «Военная техника» Москва • ACT • Астрель • 2001 Ардашев А.Н. Огнеметно-зажигательное оружие: иллюстрированный справочник/А.Н, Ардашев. – М.: ООО «Издательство Астрель» ООО «Издательство ACT», 2001. – 288 е.: ил. – (Военная техника).

Длина бомбы, мм 1000

Диаметр бомбы, мм 267

Тип бомбы ЗАБ-500

Вес бомбы, кг 500

Вес БЧ, кг 480

Длина бомбы, мм 2142

Диаметр бомбы, мм 321

Тактико-технические данные зажигательных авиационных бомб ВВС США

Модель BLU-68/B

Калибр 1

Вид ЗВ (вес, кг) Цериевый (0,4)

Вес снаряженного

боеприпаса, кг 0,425

Время горения, с 1,5-2

Способ применения (кол-во бомб) В кассете cbu-54/b (670)

Модель BLU-7/B

Калибр 1

Вид ЗВ (вес, кг) Смесь цинка, бария, двуокиси свинца, бензола и полистирола (0,368)

Вес снаряженного боеприпаса, кг 0,400

Время горения, с 0,5-1

Способ применения (кол-во бомб) В кассете CBU-53/B (670)

Модель Ml 26

Калибр 4

Вид ЗВ (вес, кг) TN3 (0,28)

Вес снаряженного боеприпаса, кг 1,600

Время горения, с 5-8

Способ применения (кол-во бомб) В 750-фунтовой кассете МЗб (182)

Модель M74F1

Калибр 10

Вид ЗВ (вес, кг) (1,25)

Вес снаряженного боеприпаса, кг 3,850

Время горения, с 5-10

Способ применения (кол-во бомб) В 705-фунтовой кассете (57)

Модель AN-M47F4

Калибр 100

Вид ЗВ (вес, кг) (19)

Вес снаряженного боеприпаса, кг 30,800

Время горения, с 5-10

Способ применения (кол-во бомб) Одиночное или залповое бомбометание в связках М24А1

Модель AN-M50A3C4

Калибр

Вид ЗВ (вес, кг) (0,26) ТНЗ

Вес снаряженного боеприпаса, кг 1,58

Время горения, с

Способ применения (кол-во бомб) 500-фунтовая кассета М 32 (108)

Модель М42А1 (10)

Калибр

Вид ЗВ (вес, кг) (1,25) РТ1

Вес снаряженного боеприпаса, кг 3,86

Время горения, с

Способ применения (кол-во бомб) 750-фунтовая кассета М35 (57)

Модель AN-M47A4 (100)

Калибр

Вид ЗВ (вес, кг) (19) РТ1, Ш, NP

Вес снаряженного

боеприпаса, кг 30,80

Время горения, с

Способ применения (кол-во бомб)

Бомбы калибром до 10 фунтов обычно применяются в кассетах М31, М32, М6 или типа CBU, в которых может содержаться от 38 до 670 бомб. Бомбы калибром 100 фунтов являются одновременно и осколочными. Они способны пробивать наружные топливные баки и емкости автомобилей и танков, поджигать горючее, выводить технику из строя. Зажигательные бомбы такого типа применяются, как правило, в связках.

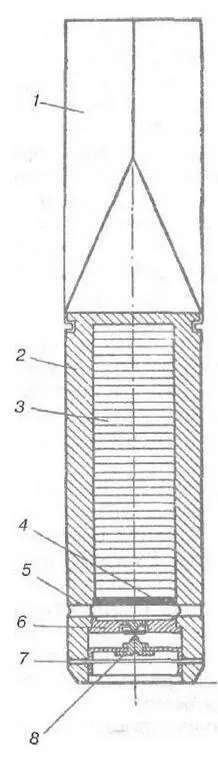

Польская электронно-термитная зажигательная авиабомба сосредоточенного действия 30-х годов типа зажигательной стрелы (вес 0,250кг) и отдельные ее детали: 1 – стабилизатор (жесть), 2 – электронный корпус (из сплава электрон), 3 – термитное снаряжение, 4 – воспламенительный состав, 5 – газоотводящее отверстие, залитые свинцом, 6 – держатель капсюля (латунь), 7 – срезаемая чека (алюминий), 8 – боек с колпачком (сталь)

Напалмовые (огневые) бомбы представляют собой тонкостенные сигарообразной формы контейнеры, изготовленные из стали, алюминия или алюминиевых сплавов толщиной 0,5-7 мм, снаряжаемые загущенными смесями. Напалмовые бомбы, не имеющие стабилизаторов, называют баками. Бомбы этой группы предназначены для поражения живой силы и техники противника. В настоящее время на вооружении авиации США находятся напалмовые бомбы калибром 250-1000 фунтов. В отличие от боеприпасов первой группы, напалмовые бомбы создают объемный очаг поражения. При срабатывании взрывателя заряд взрывчатого вещества разрушает корпус боеприпаса, и зажигательная смесь в виде горящих кусков разлетается во все стороны (до 100 м и более), создавая обширную зону огня. При этом площадь поражения открыто расположенного личного состава боеприпасом калибра 750 фунтов может достигать 4000 м.

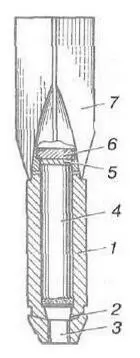

Электронно- термитная ЗАБ-Э-1: 1 – «электронный корпус»; 2 – газоотводные отверстия; 3 – очко под взрыватель; 4 – термитно-зажигательная шашка; 5 – картонные прокладки; 6 – донная пробка; 7 – стабилизатор

Воспламенитель АК – М 2 ЗА 1 представляет собой металлический цилиндр диаметром 98 мм и длиной 91 мм, закругленный с одной торцевой стороны и с резьбой на противоположной стороне для установки в запальных стаканах головной и хвостовой частей бомбы. Переходная втулка для установки взрывателя расположена в скругленном торце воспламенителя. Внутренняя полость воспламенителя заполняется белым фосфором через горловину, закрываемую пробкой, на противоположной торцевой части. Вес белого фосфора 0,57 кг, вес снаряженного воспламенителя около 1,5 кг.

Взрыватель РМи-7А/В ударного действия с электрическим взведением. Время замедления взведения изменяется от 0,3 до 1,1 с. Взрыватель устанавливается в воспламенителе на резьбе. Электрическая энергия для взведения головного и хвостового взрывателей подается по гибким кабелям из термической электрической батареи инициатора, устанавливаемого в центральной секции корпуса бомбы.

После сбрасывания бомбы с самолета взрыватели взводятся импульсами тока, которые подаются из инициатора. При ударе бомбы о землю всеубойный ударный механизм срабатывает и накалывает воспламенитель-детонатор. Последний приводит в действие основной детонатор, взрывающий воспламенитель бомбы. Самовоспламеняющийся белый фосфор в свою очередь воспламеняет напалм.
