Алексей Ардашев - Огнеметно- зажигательное оружие

Под названием «огневой фугас» понимается сочетание зажигательного вещества (или их смеси) с взрывчатым, устанавливаемым так, что при подрыве последнего (например, тротила) воспламеняется зажигательное вещество, которое чаще всего применяется в жидком виде (например, могут быть использованы обычные огнеметные смеси, самовоспламеняющиеся вещества) и иногда в твердом (фосфор). Взрывчатого вещества берется столько, сколько требуется для того, чтобы выбросить на поверхность земли и поджечь зажигательную смесь, не распыляя ее и не разбрасывая в большом радиусе, а также создать, по возможности, концентрированный огненный факел.

Напалмовые мины-фугасы: 1 – напалмовая смесь; 2 – фосфорная граната; 3 ~ взрывы тел ь; 4 – детонирующий шнур; 5 – проволочные силки; 6 – электрозапал; 7 – вы- шибной заряд; 8 – источник тока; 9 – снарядная гильза

Обычно огневой фугас приводится в действие или автоматически при проходе неприятельских частей через место расположения фугаса (в этом случае он играет роль обычной мины, только огненной), или же при помощи электроподрывной машинки и электрозапалов или детонаторов (в этом случае он играет роль управляемого минного поля).

В ряде случаев зарытый в земле и тщательно замаскированный огневой фугас приводится в действие при помощи упрощенного взрывателя. Снаряженный взрыватель приводит в действие капсюль-воспламенитель или детонатор тотчас после того, как из взрывателя будет выдернута предохранительная чека. В зависимости от схемы монтажа чека упрощенного взрывателя может быть выдернута при прохождении неприятельских солдат над фугасом или вблизи него (например, ногами), она может быть привязана к замаскированным шпагату, веревке, проволоке и т. д. (фугас с сюрпризом).

Огневые фугасы применяются при защите оборонительных рубежей укрепленных районов и т. д. Помимо психологического воздействия на наступающего, горящая масса зажигательной жидкой смеси, падая, осыпает дождем горящих капель обмундирование солдат и создает огневые поражения, действуя одновременно и морально.

Огнеметные фугасы различной конструкции применялись в Первую и Вторую мировые войны. Обычно применяются фугасы емкостью 6-15 л жидкой зажигательной смеси. В больших огневых фугасах количество зажигательного вещества может доходить до 100 кг и более. В качестве зажигательного снаряжения чаще всего применяют фосфор, некоторые его смеси и соединения, огнеметные смеси и смеси легковоспламеняющихся жидкостей.

В качестве горючего в них использовались бензин, керосин, нефть, а также загущенное горючее.

В современных огненных фугасах используются, как правило, напалмовые смеси.

Стандартный огневой фугас: 1 – провод к запальной (подрывной) машинке; 2 – корпус фугаса; 3 – пробка для заливки; 4 – стакан для запального и рассеивающего заряда; 5 – запальный или рассеивающий заряд; 6 – зажигательное вещество (смесь веществ); 7 – метательный заряд; 8 – электрозапал; 9 – маскировка и уровень земли

Огневой фугас с сюрпризом: 1 – емкость с зажигательным веществом; 2 – заряд ВВ; 3 – упрощенный взрыватель; 4 – выдергивающаяся предохранительная чека; 5 – уровень земли; 6 – проволока или бичева, выдергивающая чеку при задевании биче вы; 7 – детонатор; 8 – направляющий блок

Огнеметные (напалмовые) мины-фугасы получили широкую известность с весны 1951 г., когда они были применены американскими инженерными войсками в Корее. Для устройства противопехотных мин-фугасов железные бочки из- под горючего емкостью 200 л, наполненные напалмом, американцы зарывали в землю на расстоянии 50-100 м от переднего края обороны и маскировали тонким слоем грунта. Напалмовая смесь выбрасывалась и поджигалась взрывом внутри бочки дымовой ручной гранаты, снаряженной белым фосфором и обмотанной несколькими метрами детонирующего шнура. Взрыватель гранаты связывался проволокой с установленными малозаметными препятствиями («проволочными силками»). Взрыв происходил при задевании противником за проволоку.

Иногда под бочку подкладывался вышибной заряд из тротиловых шашек или минометных мин, В этом случае взрыв мог производиться электродетонатором с помощью стандартной подрывной машинки. Взрыв мины-фугаса, сделанной из бочки емкостью 200 л, наносил поражения в радиусе 50-60 м.

Американцы применяли также напалмовые фугасы, изготовленные из использованных гильз или укупорок от крупнокалиберных артиллерийских снарядов. Эти фугасы зарывались в грунт с наклоном в сторону противника. Напалмовая смесь выбрасывалась специальным вышибным зарядом взрывчатого вещества, который подрывался посредством электродетонатора и воспламенялся ручной фосфорной гранатой, находившейся перед открытым концом гильзы или укупорки, Граната взрывалась одновременно с вышибным зарядом.

Для устройства самодельных противопехотных напалмовых мин-фугасов использовались также бочки, банки и гильзы различных размеров.

В дальнейшем американцы стали применять в Корее напалмовые мины заводского изготовления. По сообщению военной прессы, напалмовые мины-фугасы по своему действию значительно превосходят все существующие осколочные противопехотные мины. Американцы утверждают, что взрывом напалмовых мин, установленных на расстоянии 15-40 м одна от другой, создается непреодолимый для пехоты огневой рубеж.

Напалмовые фугасы возможно использовать также в качестве осветительного средства. Одна бочка напалма емкостью 200 л может гореть в течение всей ночи и освещать значительную поверхность. Однако при ветре, дующем в сторону своих войск, применение напалма для освещения местности нецелесообразно; при горении выделяется много черного дыма, оказывающего раздражающее действие на глаза.

Надо сказать, что напалмовые фугасы являются разновидностью огнеметных фугасов аналогичной конструкции, применявшихся в Первую и Вторую мировые войны, правда, в несколько меньших масштабах.

Огневые фугасы могут применяться в одиночном порядке или групповом; в последнем случае они располагаются в шахматном порядке.

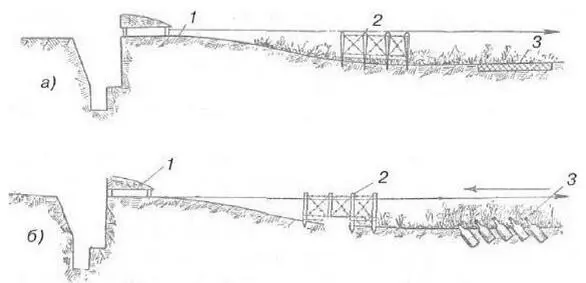

Огневая преграда: а) 1 – узел обороны; 2 – проволочные заграждения; 3 – огневая преграда; б) 1 – узел обороны; 2 – проволочные заграждения; 3 – огневая преграда в виде серии зажигательных бутылок (бутылки замаскированы)
