Эдмунд Цихош - Сверхзвуковые самолеты

При испытаниях Е-150 исследовались характеристики системы управления самолета, регулируемого воздухозаборника, а также автоматизированной системы управления огнем и наведения истребителя на цель. Большое внимание уделялось проблемам теплового барьера и подбору соответствующих материалов для различных конструктивных элементов планера.

В серийное производство Е-150 запущен не был, однако на основании опыта разработки и испытаний самолета (а также его модификаций Е-152 и Е-166), проводившихся в течение ряда лет, были созданы опытный самолет Е-266 и на его базе серийный всепогодный сверхзвуковой истребитель.

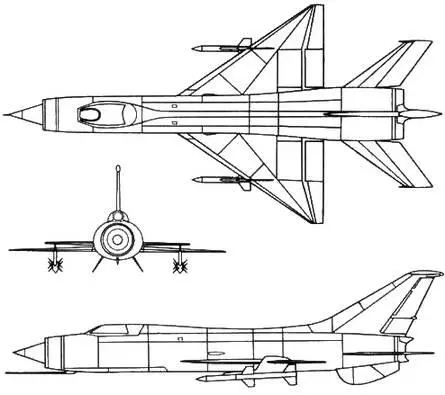

Описание самолета. Е-150 представляет собой свободнонесущий моноплан с треугольным среднерасположенным крылом и стреловидным оперением. Крыло самолета с относительной толщиной профиля ~3,5% и углом стреловидности по передней кромке 60° выполнено по многолонжеронной схеме и имеет обшивку из монолитных фрезерованных панелей. Корневые части крыла оборудованы закрылками, а концевые-элеронами. Приблизительно на половине размаха каждой консоли размещены пилоны с замками крепления боевой нагрузки. При этом конструкция пилонов такова, что они охватывают переднюю кромку крыла, образуя небольшой аэродинамический гребень на верхних поверхностях консолей.

Фюзеляж самолета с круглым сечением в носовой и центральной частях и эллиптическим в хвостовой выполнен в соответствии с правилом площадей. В удлиненной носовой части расположены центральный воздухозаборник, кабина пилота, отсеки оборудования и ниша уборки передней стойки шасси. Герметичная кабина пилота с фонарем, выполненным из единой плиты стекла (не считая отдельного лобового остекления), оборудована катапультируемым сиденьем класса 0-0. В центральной части фюзеляжа расположены воздушные каналы двигателей, топливные баки и двигательный отсек. Хвостовая часть самолета-отъемная. На ней крепятся управляемый стабилизатор и обычный киль с рулем направления. Передняя кромка киля в корневой части выполнена криволинейной, плавно переходящей в надфюзеляжный гаргрот, сочлененный с фонарем кабины пилота. Для повышения путевой устойчивости на хвостовой части самолета установлены также два подфюзеляжных киля большой площади с углом развала 70°. Для привода управляющих поверхностей самолета используется гидравлическая система с необратимыми бустерами. На случай выхода из строя основной системы предусмотрена аварийная-электрическая. Шасси самолета-трехстоечное, нормальной схемы с одинарными колесами и пневматиками высокого давления. Передняя стойка убирается вперед, в фюзеляж, главные-в крыло, по направлению к фюзеляжу.

Самолет снабжен радиолокационной станцией со значительной дальностью обнаружения цели, работающей в режиме обзора и сопровождения. Кроме того, в составе бортовой аппаратуры имелись автопилот, система управления огнем и приемная телекомандная система. С помощью указанных устройств самолет мог осуществлять автоматизированный полет в зону нахождения цели в любых погодных условиях и в любое время суток.

Двигательная установка. Самолет оснащался двумя турбореактивными двигателями, которые располагались рядом в горизонтальной плоскости, в хвостовой части фюзеляжа. Тяга двигателей на форсаже составляла около 73,6 кН (7500 кГ). На самолете использован общий для обоих двигателей лобовой регулируемый воздухозаборник с центральным телом, выполненным в виде подвижного конуса.

Вооружение. Самолет вооружен двумя управляемыми ракетами класса воздух-воздух, которые устанавливаются на подкрыльных пилонах.

Рис. 2.92. Учебно-тренировочный самолет Т-38А.

История создания. В 1955 г. фирма «Нортроп» приступила к эскизному проектированию истребителя N-156, однако в связи с объявленным ВВС США конкурсом на разработку сверхзвукового учебно-тренировочного самолета и победой в этом конкурсе фирмы «Нортроп» было отдано предпочтение работам над тренировочной модификацией N-156T. В декабре 1956 г. был получен официальный заказ на строительство трех опытных образцов самолета в рамках системы оружия SS-420L. В июне 1958 г. этот заказ был изменен; речь в нем шла уже о строительстве семи опытных самолетов YT-38. После проведения необходимых дополнительных работ был создан самолет «Тэлон» с армейским обозначением Т-38. Его облет был осуществлен 10 апреля 1959 г. В мае 1960 г. был облетан первый серийный самолет T-38A, а 17 марта 1961 г. первые самолеты поступили на вооружение учебных военно-воздушных подразделений. Первоначально было заказано 744 самолета, однако в конечном итоге к январю 1972 г. их было выпущено 1187 шт. В 1958 г. на базе учебно-тренировочного самолета фирма возобновила разработку истребителя, который с обозначением N-156F (измененным впоследствии на F-5) был облетан 30 июля 1959 г.

Описание самолета. Т-38 представляет собой построенный по классической схеме низкоплан с прямым трапециевидным крылом относительной толщины 4,8% и положительным углом стреловидности передней кромки 24°. Задняя кромка имеет небольшую отрицательную стреловидность. Коэффициент сужения крыла более 2. Крыло-моноблок оснащено элеронами и щелевыми закрылками, отклоняемыми электроприводом в диапазоне 0-44° и блокируемыми в произвольном положении.

Удлиненный фюзеляж выполнен в соответствии с правилом площадей. Контур его плоской нижней части образован тремя дугами. Плоская форма фюзеляжа во взаимодействии с крылом способствует созданию подъемной силы. В передней части фюзеляжа расположены отсек оборудования и кабина экипажа с местами друг за другом. Трехсекционный фонарь кабины состоит из открываемой вверх-вперед передней и вверх-назад средней и задней частей. В центральной части фюзеляжа располагаются топливные баки и два двигателя, расположенные рядом в горизонтальной плоскости. Небольшая длина двигателей позволила применить скошенную линию разъема центральной и хвостовой частей фюзеляжа. На хвостовой части установлен лишь управляемый стабилизатор. Классическое вертикальное оперение с небольшим рулем направления и дефлектором на конце киля крепится с помощью двух узлов к силовым шпангоутам центральной части фюзеляжа. На нижней поверхности этой части фюзеляжа размещены два тормозных щитка, которые могут отклоняться с помощью гидропривода в диапазоне 0-50°. В системе управления использованы бустеры и автоматы загрузки командных рычагов, работающие в зависимости от скорости полета и угла отклонения ручки управления и педалей. Передаточное отношение от органов управления к рулям меняется в зависимости от положения шасси. В канале тангажа применен демпфер низкочастотных продольных апериодических и периодических колебаний. Шасси – трехстоечное, с одинарными колесами и пневматиками высокого давления. Передняя стойка убирается вперед, а главные-в крыло, вдоль размаха. При этом стойки убираются в консоли крыла, а колеса-в нижнюю часть фюзеляжа. Самолет не имеет вооружения.
