Двигательная установка. Первые два опытных образца были оснащены двумя турбореактивными двигателями YJ58-GE-1 фирмы «Дженерал электрик» с форсажными камерами. На последующих опытных экземплярах и серийных самолетах устанавливались двигатели J85-GE-5 тягой 11,12 кН (1134 кГ) без форсирования и 17,12 кН (1746 кГ) с форсированием. Воздухозаборники – боковые, дозвуковые, нерегулируемые, с выдвинутой вперед верхней кромкой. Каждый из двух топливных баков, расположенных в центральной части фюзеляжа, питает, как правило, свой двигатель, однако при необходимости имеется возможность подсоединения любого бака к любому двигателю. Система питания обеспечивает работу двигателей при пикировании или «горке» под углом 90°, в планирующем полете с углом скольжения до 25°, а также, с некоторыми ограничениями, в перевернутом полете.

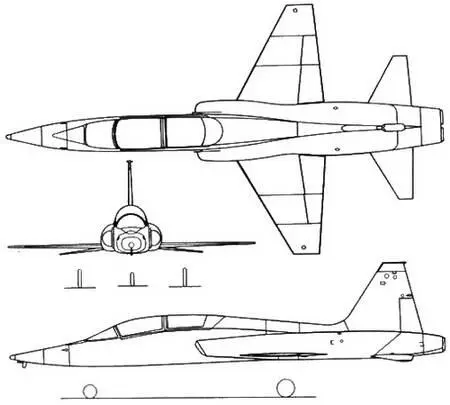

Рис. 2.93. Проекции учебно-тренировочного самолета «Тэлон» Т-38.

Размах крыла, м 7,70

Длина, м 14,13

Высота, м 3,92

Площадь несущей поверхности, м 15,79

Масса пустого самолета, кг 3475

Максимальная взлетная масса, кг 5485

Максимальная посадочная масса, кг 5485

Емкость внутренних топливных баков, л 2206

Максимальная удельная нагрузка на крыло, кг/м 2 347

Максимальное отношение массы самолета к форсажной тяге, кг/даН 1,60

Максимальное число Маха 1,23

Максимальная скорость на высоте 11000 м, км/ч 1306

Полетная скорость на высоте 11000 м, км/ч 935

Вертикальная скорость, м/с 152

Практический потолок, м 16 335

Перегоночная дальность, км 1815

Длина разбега, м 756

Взлетная дистанция при максимальной массе, м 1128

Длина пробега, м 930

Посадочная дистанция при максимальной массе, м 1372

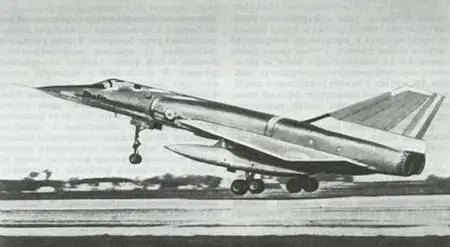

Рис. 2.94. Стратегический бомбардировщик «Мираж» IVA во время взлета.

История создания. В 1956 г. Франция приступила к разработке собственного ядерного оружия, в результате чего были созданы так называемые ядерные силы устрашения. Первое поколение соответствующих средств было приведено в боевую готовность в середине 1966 г.; в их состав вошли стратегические бомбардировщики «Мираж» IVA (носители атомных бомб) и само- леты-заправщики «Боинг» KC-135F. В конце 70-х годов планировалось заменить их вторым поколением сил устрашения – баллистическими ракетами. Заказ на разработку и строительство опытного образца самолета, способного нести атомную бомбу, фирма «Дассо» получила в апреле 1958 г. Для того чтобы ускорить реализацию программы, в основу нового самолета были заложены аэродинамическая и конструктивная схемы ранее созданного истребителя «Мираж» III при некотором увеличении габаритов и массы и соответствующей замене оборудования. Опытный образец с обозначением «Мираж» IV-01 (два двигателя «Атар» 09В, взлетная масса около 25 000 кг) был построен уже в декабре 1958 г., наземные испытания были проведены в феврале, а облет состоялся 17 июня 1959 г. Во время 33-го полета были достигнуты M = 2,0 и высота 18 000 м. Ввиду хороших летных качеств самолета в 1960 г. были заказаны еще 3 предсерийных образца, первый из которых был облетан 12.10.1961 г., а последний-23.01.1963 г. Серийное производство самолета началось в 1963 г. За период с 1964 по 1967 г. в воинские подразделения поступило 62 самолета «Мираж» IVA (проект модификации В, с большей взлетной массой и новой силовой установкой, так и не был реализован). На опытном образце 01 в 1960 г. был установлен рекорд скорости (1822,0 км/ч) в полете по замкнутому 1000-км маршруту.

Описание самолета. «Мираж» IVA представляет собой свободнонесущий моноплан без горизонтального оперения с тонким среднерасположенным треугольным крылом, имеющим угол стреловидности по передней кромке 60°. Крыло изготовлено с применением профилей относительной толщины 3,8% в корневых частях и 3,2% в концевых частях. Крыло с щелевым уступом передней кромки оснащено независимыми управляющими поверхностями двух типов: элеронами и рулем высоты. Элероны размещены во внешних частях крыла, а руль высоты-в околофюзеляжных. Управление этими поверхностями осуществляется с помощью необратимых гидравлических усилителей. Из-за малой строительной высоты крыла по линии навески элеронов и рулей сервомоторы размещены за его контуром (в профилированных обтекателях). Такого рода конструктивное решение (непосредственное крепление штока плунжера гидроусилителя к управляемой поверхности) является весьма удачным (с точки зрения массы самолета и его эксплуатации) и почти не увеличивает аэродинамического сопротивления самолета. На верхних и нижних поверхностях крыла, в непосредственной близости от передней кромки его околофюзеляжных частей, размещены тормозные щитки.

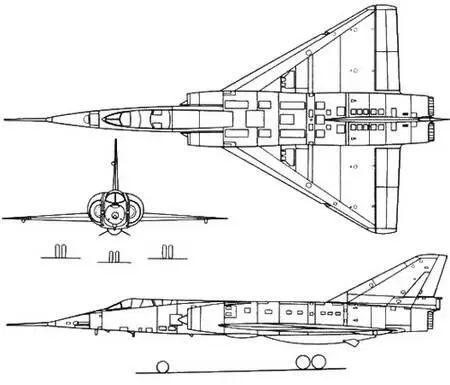

Рис. 2.95. Проекции стратегического бомбардировщика «Мираж» IVА.

Обтекаемой формы фюзеляж, несколько сужающийся вблизи центра тяжести самолета, состоит из двух различающихся (формой поперечного сечения) частей: носовой конусообразной (вначале круглого, а затем овального сечения) и хвостовой (почти прямоугольного сечения с закругленными углами). В передней части находится приборный отсек и кабина экипажа с местами для пилота и штурмана, оснащенная британскими катапультируемыми сиденьями типа «Мартин Бейкер» Мк 44 (изготовляемыми по лицензии во Франции на предприятиях «Испано-Сюиза») и закрываемая отдельными открывающимися вверх фонарями. В целях улучшения наблюдения за экранами радиолокационной станции задний фонарь снабжен затемняющей шторкой. В центральной и хвостовой частях фюзеляжа находятся каналы подачи воздуха к двигателям, сами двигатели, топливные баки, оборудование, бомбовой отсек, ниши уборки главных стоек шасси и т. д. Эти части фюзеляжа спроектированы в соответствии с правилом площадей. Из-за большого поперечного сечения фюзеляжа и небольшого продольного сечения крыла имеющееся сужение фюзеляжа почти не заметно. Конструкция фюзеляжа-классическая, полумонококовая. В его центральной и хвостовой частях имеются силовые шпангоуты, к которым крепятся лонжероны крыла. К последнему силовому шпангоуту крепятся задние лонжероны крыла и главный лонжерон киля. Шасси-трехстоечное; главные стойки убираются в крыло (их тележки-в фюзеляж). Передняя стойка полностью убирается назад, в фюзеляж. Она оборудована внутренним амортизатором и спаренными колесами (давление в пневматиках 0,8 МПа). Главные стойки шасси (также с внутренними амортизаторами) оснащены четырехколесными тележками (давление в пневматиках 1,2 МПа). Колеса переднего и главного шасси идентичны по конструкции.
