Первые опыты использования клея как материала, соединяющего металлические части авиационных конструкций, были проведены еще перед второй мировой войной. Однако только военные и особенно послевоенные годы стали периодом быстрого прогресса и важных достижений в этой области. Одним из факторов, побуждавших к развитию этих работ, были недостатки казеиновых клеев, широко использовавшихся в деревянных конструкциях. Чувствительность авиационных конструкций на этих клеях к атмосферным воздействиям особенно дала о себе знать во время суровой зимы 1939/40 г. Это дало толчок работам над синтетическими клеями, что привело к разработке новых составов с высокими адгезионными свойствами.

Интенсивное развитие исследований синтетических клеев для деревянных конструкций сопровождалось попытками использования их для соединения металлических деталей. В послевоенный период (особенно в 50-е годы) потребности авиации в области разнородных конструкционных материалов высокого качества и их соединения возросли. Это привело к постепенному отказу от старых способов соединения при помощи заклепок и винтов и к промышленному освоению склеивания высокона- груженных элементов конструкции планера самолета.

Соединения металлических деталей авиационных конструкций с помощью винтов или заклепок оказываются ослабленными из-за большого количества отверстий, а непрерывность нагружения при этом нарушается. Клепаным соединениям сопутствуют деформации поверхности обшивки вблизи головок заклепок, а также волнистость как следствие принципа точечного соединения. На краях отверстий при этом возникает существенная концентрация напряжений. В результате теплового и механического воздействия в процессе клепки материал на кромках отверстий становится хрупким и приобретает склонность к старению. Концентрация напряжений и охруп- чивание материала увеличивают опасность усталостного разрушения. Применение сварки вместо клепки приводит ввиду необходимости высокой температуры к появлению местных напряжений и деформаций, к структурным изменениям материала вблизи сварного шва и опасности усталостного разрушения. Эти неблагоприятные явления можно в значительной степени устранить, применяя склеивание металлических элементов конструкции.

Склеивание как метод соединения металлических деталей имеет конструктивные, технологические и эксплуатационные достоинства, а именно:

– применение склеивания часто устраняет серьезные конструктивные трудности и позволяет соединять различные сплавы, не опасаясь коррозии;

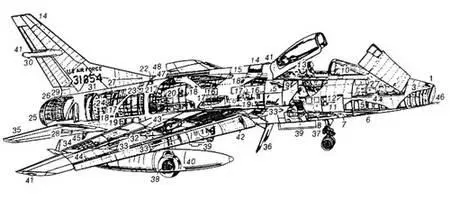

Рис. 1.38. «Супер-Сейбр» F-100.

1 -антенна радиолокационного дальномера; 2-электронное оборудование; 3-отбор охлаждающего воздуха из воздухозаборника; 4-перепускная створка воздухозаборника; 5-воздушный канал; 6-ниша выхода ствола пушки; 7 – узел крепления пушки; 8 – пушка; 9-снарядный ящик; 10-прицел; И – внешние замки открывания фонаря кабины экипажа; /2-баллон кислорода; 13-клапан давления в кабине; 14-антенна радиокомпаса; 15-створка отвода воздуха; 16- крышка отсека агрегатов гидравлической системы; 17-горловина для заправки топлива; 18-штепсельные разъемы заземления на время заправки топливной системы; 19-топливный бак; 20-двигатель; 27-предохранительный воздушный клапан компрессора двигателя; 22-плоскость разъема фюзеляжа; 23-люки накидных болтов для соединения частей фюзеляжа; 24-форсунки форсажной камеры; 25-регулируемое многостворчатое сопло; 26-приводы регулирования сопла; 27-задний узел крепления двигателя; 28-контейнер тормозного парашюта; 29- узел крепления парашюта; 30-дренаж топливных баков; 31 -гидроусилитель руля направления; 32-ги- дроусилитель элеронов; 33-тяга системы управления элеронами; 34-элерон; 35-управляемый дифференциальный стабилизатор; 36 -тормозной щиток; 37-передняя стойка шасси с управляемыми колесами; 38-главные стойки шасси; 39-люки шасси; 40-подвесной топливный бак емкостью 1040 л; 41 -габаритные огни; 42-предкрылки; 43-обшивка крыла; 44-узлы навески предкрылков; 45-убираемая хвостовая пята; 46-приемник воздушного давления; 47-канал тяг дистанционной системы управления; 48 -люк узлов демонтажа двигателя.

Рис. 1.39. «Хастлер» В-58.

– клеевое соединение превосходит всякое другое с точки зрения гладкости и чистоты поверхности, не ослабляет сечение и не приводит к возникновению концентрации напряжений в стыке;

– в сравнении со сварными либо с твер- допаяными соединениями при склеивании не возникает структурных изменений и сварочных напряжений, так как температура затвердевания клея не превышает 140-260°С в зависимости от сорта клея и времени отверждения;

– правильно выполненное клеевое соединение обеспечивает равномерное распределение напряжений в стыке и позволяет получить прочность соединения, равную прочности соединяемых элементов;

– клеевые соединения обеспечивают снижение массы почти на 25% в сравнении с клепаными соединениями ввиду отсутствия головок заклепок и уменьшения сечений (ввиду отсутствия ослабления отверстиями) соединяемых элементов;

– существенное снижение стоимости изготовления при склеивании ввиду простоты технологии и возможности широкого применения механизации и автоматизации процесса изготовления клееных конструкций, а также использования персонала более низкой квалификации;

– отсутствие коррозии во время эксплуатации клееных конструкций в отличие от клепаных, в которых всегда существует опасность проникновения влаги в имеющиеся или образовавшиеся зазоры между заклепками и листами обшивки.

Клеи на основе смол обеспечивают хорошую электроизоляцию, благодаря чему исключается опасность контактной коррозии при соединении металлов с разными электрическими потенциалами.

Однако клеевые металлические соединения имеют и недостатки:

– использование метода склеивания требует приспособления конструктивных решений к технологическим процессам склеивания и применения соответствующих материалов с учетом температуры этих процессов и возможности надлежащей подготовки поверхности;

– прочностные свойства клеев невысоки в сравнении с прочностью металлов и классических средств соединения; особенно низка прочность клея на отрыв, что влияет на выбор основного типа клеевого соединения: исключаются соединения встык и применяются фактически только соединения внахлестку.

Наиболее широкое применение клеевые соединения нашли главным образом в нагруженных тонкостенных элементах, требующих дополнительного ужестче- ния. В обшивке крыла такими местными элементами жесткости служат нервюры и лонжероны, а в обшивке фюзеляжа- шпангоуты, лонжероны и стрингеры. Склеивание повышает жесткость конструкции и в ряде случаев позволяет обойтись без конструктивных элементов жесткости. Так были созданы многослойные конструкции, состоящие из нескольких (чаще всего из трех) слоев материалов с различными свойствами. Внешний слой (обшивка) является основным рабочим элементом и изготовляется из высокопрочных материалов, внутренний слой (наполнитель) играет роль жесткостного элемента и изготовляется обычно в виде ячеистой конструкции. Наполнитель приклеен либо припаян к обшивке в зависимости от уровня температур конструкции во время полета, а также от термостойкости клея.
