Эдмунд Цихош - Сверхзвуковые самолеты

Как уже указывалось, характерной чертой многослойных конструкций является их значительно более высокая жесткость в сравнении с обычной обшивкой. Это позволяет выполнять обшивку самолета без продольных элементов жесткости даже при увеличении расстояния между нервюрами (шпангоутами). Высокая устойчивость таких конструкций позволяет применять наружный слой малой толщины, что приводит к уменьшению массы планера. Например, в сверхзвуковых самолетах, построенных с применением клепаных соединений, толщина обшивки крыла достигает 8-3 мм, в то время как толщина наружного слоя соответствующей клееной конструкции составляет ~ 1 мм.

В первых сверхзвуковых самолетах методом склеивания выполнялись передние кромки крыла, элероны, рули, закрылки, тормозные щитки, крышки ниш шасси и т.п. Первым же сверхзвуковым самолетом с широким применением клееных конструкций, о котором сообщалось в печати, был В-58. Поскольку клеевые соединения в этом самолете должны были выдерживать большие нагрузки и работать в тяжелых температурных условиях полета со сверхзвуковыми скоростями, то уже на стадии проектирования было исследовано (для выбора оптимальной конструкции планера) свыше двух десятков конструкций обшивок различных типов. Эти исследования показали, что клееная многослойная обшивка с ячеистым (сотовым) наполнителем имеет наилучшие характеристики. Она обеспечивает аэродинамически гладкую поверхность при больших напряжениях и повышенных температурах, позволяет упростить и удешевить конструкцию, улучшить герметичность топливных баков-отсеков и их теплоизоляцию. Кроме того, применение клееных элементов повышает устойчивость конструкции по отношению к вибрациям высокой частоты, вызываемым работой турбореактивных двигателей, а также усталостную выносливость.

Склеивание выгодно также и с технологических позиций, так как уменьшает число сборочных операций и позволяет стандартизировать способы производства большинства блоков (сборочных единиц) планера. В планере самолета В-58 использованы различные конструкционные материалы. Около 15% поверхностей выполнено из нержавеющего листа методом пайки (в основном обшивка хвостовых частей гондол двигателей и пилонов, а также нижних частей крыла, подвергаемых воздействию выхлопных газов двигателей). Остальная часть обшивки изготовлена из дюралевых листов (склеивание) толщиной 0,25-1,00 мм с заполнителем из алюминиевой фольги или из стеклоткани, пропитанной смолой. Благодаря использованию слоистой конструкции взлетная масса планера самолета В-58 снижена почти до 16% в сравнении с 25% для самолетов, изготавливавшихся традиционными методами. Одной из важнейших проблем, решенных при разработке планера этого самолета, была защита находящегося в крыльевых баках топлива от изменений температуры обшивки под воздействием солнечного и аэродинамического нагрева; эти изменения были особенно опасны в связи с неблагоприятным отношением площади поверхности конструкции к объему топлива. Оказалось, что применение слоистой конструкции выгодно и с этой точки зрения.

Однако клееные конструкции затруднительно применять в самолетах, скорость которых превышает М ~ 2, из-за существенного снижения прочности таких конструкций с ростом температуры.

Ввиду этого для создания самолета, например, ХВ-70 с крейсерской скоростью М = 3 оказалось необходимым применение новых материалов и технологии, а также соответствующего оборудования, поскольку в полете с такой скоростью планер подвергается воздействию высоких температур, неприемлемых для освоенных клеевых конструкций. Исследования показали, что воздухозаборник и передняя кромка крыла самолета нагреваются до 315-340°С, а остальные поверхности-до 200-230°С. Так как самолет предназначался для длительных полетов, то потребовалось применение материалов с высокими механическими характеристиками в этом диапазоне температур, а также устройств охлаждения и теплоизоляции отсеков оборудования, топливных баков и т.п.

70% массы планера самолета ХВ-70 составляют детали из нержавеющей стали, 17%-из конструкционной стали и 9,5%-из титана и сплавов никеля. По опубликованным данным, для постройки одного планера требуется 5420 кг титана; это значит, что масса планера самолета ХВ-70 достигала почти 57 т и составляла свыше 23% максимальной взлетной массы. Из нержавеющей стали в самолете ХВ-70 изготавливаются слоистые конструкции, из титана-элементы, подвергающиеся воздействию высоких температур (дестабилиза- тор, обшивка носовой части фюзеляжа и его хвостовой части в области двигательного отсека); титан пошел также на некоторые элементы других узлов планера. Слоистые конструкции (толщиной ~ 25 мм) выполнены из стальной фольги толщиной 0,15 мм (увеличение толщины фольги всего на 0,025 мм приводит к возрастанию массы планера почти на 1000 кг), которая соединяется с сотовым наполнителем путем пайки в атмосфере аргона. В качестве припоя использован сплав серебра с добавкой 7,3% меди и 0,2% лития.

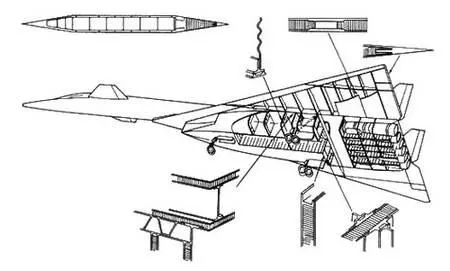

Рис. 1.40. Конструкция и расположение клееных элементов планера самолета «Валькирия» ХВ-70А.

Непрерывное возрастание требований к самолетам привело к тому, что уже в 60-х годах начали применяться, особенно при изготовлении крыла, моноблочные конструкции с монолитными панелями, при этом слоистые конструкции использовались при изготовлении управляющих поверхностей, крышек ниш и отсеков, стенок воздушных каналов двигателей, а иногда и обшивки фюзеляжа. Монолитные панели, часто довольно сложной формы, изготавливаются из одного куска материала. Такой подход позволяет выполнить важнейшую часть планера – обошивку крыла – как одно целое с элементами жесткости, без деталей крепления. При этом нередко оказывается возможным в зависимости от габаритов самолета изготовить крыло только из двух частей (нижней и верхней), дополнив их отдельными конструкциями носка и подвижных элементов. Кроме того, такая конструкция дает возможность выполнить обшивку с переменной толщиной как вдоль размаха, так и вдоль хорды. Возможность выбора формы продольных и поперечных сечений крыла в соответствии с распределением нагрузок позволяет оптимально использовать материал с точки зрения прочности.

Следовательно, крыло такой конструкции имеет ряд достоинств в сравнении, например, с клепаным. К основным из этих достоинств можно отнести: уменьшение массы вследствие уменьшения числа деталей и соединений, повышение прочности, высокое качество наружной поверхности, упрощение технологии сборки и сокращение подготовительных работ, увеличение производственных возможностей самолетостроительного предприятия и т.п.
