Эдмунд Цихош - Сверхзвуковые самолеты

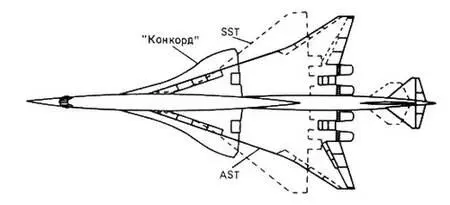

Рис. 1.59. Сравнение форм в плане самолетов «Конкорд», SST («Боинг») и AST («Макдоннел- Дуглас»).

В настоящее время «Конкорд» не имеет тех оптимистичных перспектив, которые предвиделись в начале разработки. Рост инфляции и углубление экономического кризиса не позволяют говорить об обширном рынке сбыта таких самолетов, по крайней мере в ближайшее время. Поэтому произведенные огромные затраты окупятся только частично (в 1962-1975 гг. Франция и Великобритания истратили вместе 1200 млн. фунтов стерлингов, т.е. в 7 раз больше, чем предполагалось ранее). Несмотря на это, в обеих странах создание «Конкорда» считается полезной программой, особенно с технической точки зрения. В рамках этой программы созданы новые материалы и технологические процессы, приборы и оборудование, методы производства и производственные мощности.

Уже в начале работ над проектом будущего сверхзвукового пассажирского самолета было выяснено, что в соответствии с требованиями эксплуатации (к пассажирским самолетам, эксплуатировавшимся в то время) эффективность эксплуатации нового самолета определяется следующими условиями :

– его летные данные должны обеспечивать высокую безопасность полета;

– самолет должен быть приспособлен к существующему оборудованию аэропортов и радионавигационному обслуживанию;

– стоимость эксплуатации и авиабилетов должна не более чем на 10% превышать соответствующие характеристики околозвуковых самолетов.

Перед началом работы над предварительным проектом нового пассажирского самолета задаются, как правило, три параметра-крейсерская скорость, дальность полета и количество пассажиров. Эти параметры определяют тип двигательной установки, требуемое количество топлива, конструкцию самолета, стоимость его агрегатов, необходимое оборудование и т.п., т.е. определяют взлетную массу и затраты на разработку и эксплуатацию самолета. Скорость самолета, который должен заменить эксплуатируемые околозвуковые реактивные самолеты, не может только слегка превышать их скорость (800-1000 км/ч), поскольку она оказалась бы в менее выгодном диапазоне чисел Маха, характеризующихся появлением особенно большого волнового сопротивления. После прохождения этого диапазона начинают сказываться два благоприятных фактора-улучшается аэродинамика самолета и повышается эффективность турбореактивных двигателей. Таким образом, экономически эффективный пассажирский самолет должен летать со скоростью, значительно превышающей скорость звука. Уровень развития современной науки и техники позволяет создать экономичный пассажирский самолет, развивающий скорость до 3000 км/ч. Однако для этого следует решить ряд важных конструкторско-технологических проблем в области скоростей полета, при которых непропорционально быстро растут требования к конструкции самолета и используемым в ней материалам. Это относится прежде всего к повышению температуры при увеличении скорости. Для полетов при ? = 2,5 еще можно использовать апробированные конструкторские решения, технологию и материалы. Говоря конкретно, эти скорости еще допускают применение в конструкции самолета качественных алюминиевых сплавов. При больших скоростях необходимы титановые сплавы и специальные стали с хорошими механическими свойствами при высоких температурах, что потребует изменения хорошо отлаженной современной технологии производства и, как следствие, вызовет рост стоимости и массы самолета.

Рис. 1.60. Зависимость продолжительности полета от дальности для самолетов с разной крейсерской скоростью.

Для англо-французского и советского сверхзвуковых пассажирских самолетов, исходя из технических и экономических соображений, была принята крейсерская скорость несколько больше чем М = 2. В США считали, что европейский проект основан на «старой» технологии и традиционных конструкторских решениях, а потому, располагая предельными техническими возможностями, не имеет перспектив дальнейшего развития. Другими словами, новые самолеты в начале эксплуатации будут иметь максимально возможные летные данные, и уже в 70-х годах (!) их конструкция начнет устаревать. Именно такого рода аргументация послужила обоснованием американского проекта самолета с М = = 3,0, который почти в два раза дороже и потребует в два раза больше времени для разработки, но зато обеспечит возможность после проведения несложных модификаций увеличить крейсерскую скорость без принципиального изменения конструкции. Следует, конечно, учесть, что на решение США повлияли также престижные соображения и опыт, приобретенный при создании и эксплуатации самолетов Х-15 и ХВ-70 и особенно рекордного военного самолета YF-12A, развивающих максимальную скорость более 3000 км/ч. Как упоминалось выше, разработка американского сверхзвукового пассажирского самолета была приостановлена в 1971 г. После возобновления работ в 1975 г. выяснилось, что принципы, лежащие в основе проекта, на данный момент реализовать практически невозможно, и американцы приступили к созданию самолета с крейсерской скоростью М = 2,2.

Пассажира самолета интересует не то, с какой скоростью он летит (пассажир не чувствует скорости независимо от того, равна она 1000 или 3000 км/ч, а преодоление звукового барьера не оказывает на него заметного физиологического влияния), а сколько времени он затратит на передвижение, пользуясь сверхзвуковым самолетом в определенном рейсе. Конечно, увеличение скорости приводит к сокращению времени полета (для пассажира это означает сокращение времени поездки, а для авиатранспортного предприятия – повышение эффективности перевозок), однако это время зависит также от дальности беспосадочного перелета. Эта зависимость показана на рис. 1.60 для самолетов трех типов в предположении, что время выхода на полосу и ожидание взлета составляют 15 мин; разгон и подъем на крейсерскую высоту, а также торможение сверхзвукового самолета перед посадкой занимают в сумме 1000 км дальности. Из рисунка видно, что для дальности 2000 км экономия времени полета с крейсерской скоростью 2125 км/ч по сравнению с околозвуковой составляет 1 ч 15 мин, для дальности 4000 км-2 ч 45 мин, а для дальности 6000 км-более 4 ч. Сокращение времени полета самолета, имеющего скорость ~ 3200 км/ч, по отношению к предыдущему для тех же дальностей составляет соответственно только 10, 25 и 45 мин.

Приведенные выше рассуждения показывают, что самолет, летящий со скоростью, большей, чем, например, «Конкорд», будет иметь определенное преимущество только для относительно малого количества маршрутов. Выигрыш в 45 мин на дальности 6000 км не может оправдать затраты труда и средств. Принимая это во внимание, а также учитывая будущие потребности авиапредприятий, обслуживающих рейсы из Европы на другие континенты, английские и французские специалисты рассчитали, что при выбранной скорости полета минимальная, экономически приемлемая дальность равна 4500 км, а максимальная, ограничиваемая техническими возможностями,-около 6000 км. Однако по мере разработки проекта и создания опытных образцов самолетов дальность была уточнена и составила 4900 км (минимальная с максимальным полезным грузом) и 7215 км (максимальная с максимальным количеством топлива). При этом взлетная масса самолета возросла от первоначальной 130000 до 180000 кг. В СССР наиболее выгодной при полете с экономичной сверхзвуковой скоростью считается дальность 6500 км (для «Конкорда» она составляет 6320 км), а в США-около 8000 км.
