Эти меры применимы независимо от выбранной аэродинамической схемы.

В европейских проектах сверхзвукового пассажирского самолета требование минимального аэродинамического сопротивления удовлетворяется наиболее рациональным образом в самолете с треугольным крылом без горизонтального оперения и с четырьмя двигателями, расположенными в двух гондолах под крылом. Наиболее характерным для этих проектов является применение готического крыла и тонкого фюзеляжа S-образной формы с отклоняемой вниз передней частью. В американских проектах самолет имеет также четыре двигателя, но каждый из них располагается в отдельной гондоле. Рассматривалась также возможность создания самолета изменяемой геометрии и самолета с неподвижным крылом. При этом рассматривалось только треугольное крыло с переменной стреловидностью по передней кромке. [В случае неподвижного крыла подвергались анализу самолет классической схемы и самолет без горизонтального оперения («бесхвостка»).] Окончательный проект фирмы «Макдоннел-Дуглас» предусматривает создание самолета по классической схеме, имеющего треугольное крыло с наплывом. В проектах самолетов Ту-144 и «Конкорд» готическое крыло способствует уменьшению перемещения центра давления при изменении скорости полета, а балансировочные топливные баки позволяют перемещать в том же направлении и центр тяжести.

В чем преимущество готических крыльев? Теоретически можно считать, что готическое крыло состоит из двух крыльев (поверхностей). При малых скоростях полета работает основная треугольная поверхность с закругленными концами. Дополнительная передняя часть (наплыв) очень малого удлинения и большой стреловидности в таких условиях практически не создает подъемной силы. Только при больших сверхзвуковых скоростях ее эффективность резко возрастает, так что возникающая на ней подъемная сила компенсирует смещение назад центра давления основной треугольной части крыла. Взаимодействие этих двух частей крыла во время полета позволяет существенно уменьшить перемещение центра давления при переходе от дозвуковой к сверхзвуковой скорости полета (рис. 1.62). Поэтому самолет с готическим крылом имеет более высокие аэродинамические характеристики по сравнению с самолетом, имеющим треугольное крыло, которое более чувствительно к перемещению центра давления и поэтому требует применения конструктивных и аэродинамических решений, приводящих к росту массы самолета и усложнению его конструкции. Это полезное свойство готических крыльев может быть увеличено с помощью изгиба средней линии поперечных сечений. Благодаря такому профилированию крыла на нем возникают силы, которые компенсируют при неотклоненных элевонах продольный момент, возникающий в некотором диапазоне скорости полета. Крылья с искривленной срединной поверхностью и переменной стреловидностью передней кромки значительно увеличивают аэродинамическое качество самолета по сравнению с крыльями, применявшимися до сих пор. Деформированное таким образом готическое крыло обеспечивает самолету на крейсерской скорости характеристики сверхзвукового самолета, а при взлете и посадке-характеристики дозвукового самолета.

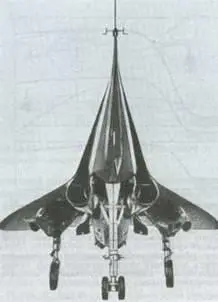

Рис. 1.63. Опытный самолет ВАС 221 фирмы «Бритиш эркрафт корпорейшн».

Например, в самолете «Конкорд» на сверхзвуковой скорости аэродинамическое качество равно 7,5-8, на дозвуковой 13-14, т.е. приблизительно такое же, как у современных дозвуковых самолетов. Во время посадки качество уменьшается до 4. Хорошие характеристики в дозвуковом диапазоне имеет Ту-144, у которого в передней части фюзеляжа расположена дополнительная убираемая несущая поверхность. С целью изучения свойств готических крыльев были построены опытные самолеты ВАС 221 (рис. 1.63) и «Аналог» 144.

Дополнительное уменьшение сопротивления достигнуто благодаря применению фюзеляжа с большим удлинением пере- ¦ дней части и скрытым фонарем кабины. Для управления самолетом необходима хорошая видимость (особенно при взлете и посадке), поэтому в созданных и проектируемых сверхзвуковых пассажирских самолетах предусмотрено отклонение вниз передней части фюзеляжа. Во время полета эта часть фюзеляжа поднята, что обеспечивает малое сопротивление, но ограничивает видимость через небольшие иллюминаторы. При опущенной передней части во время взлета (у «Конкорда» на угол 5°) и посадки (17,5°) обеспечивается хорошая видимость взлетной полосы. Как в советском, так и в англо-французском проекте большое внимание уделяется качеству внешней поверхности самолета, которая выполняется обтекаемой (без каких-либо выступающих частей и узлов) благодаря применению в конструкции панелей, изготовляемых методами химической и механической обработки из металлических плит большого размера. Во-первых, это привело к уменьшению сопротивления трения, а во- вторых, повысило стойкость в отношении температурных напряжений, возникающих от циклического неравномерного повышения температуры поверхности до 130°С и последующего охлаждения до температуры окружающей среды.

С аналогичной целью было проведено исследование различных вариантов размещения двигательной установки и формы гондол двигателей; при этом дополнительное сопротивление от интерференции гондолы и крыла может быть использовано как фактор, благоприятно влияющий на подъемную силу самолета. Известно, что одиночная гондола двигателя, установленная непосредственно под крылом или на пилоне, создает собственное большое сопротивление из-за значительного увеличения поверхности (особенно для гондол двигателей с форсажными камерами) и площади поперечного сечения и, кроме того, из-за вредного взаимного влияния гондолы и крыла.

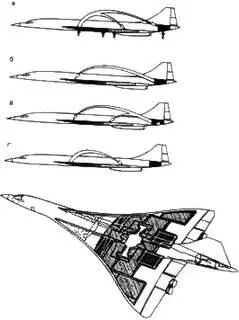

Рис. 1.64. Расположение баков и последовательность перекачивания топлива в зависимости от режима полета самолета «Конкорд».

а-переход от дозвуковой к сверхзвуковой скорости; б-торможение; в-последняя стадия торможения и переход к дозвуковой скорости; г-перекачивание топлива из балансировочных баков.

В самолетах «Конкорд» и Ту-144 (серийный вариант) двигатели помещаются парами в двух плоских гондолах, сдвинутых к задней кромке крыла, благодаря чему достигнуто уменьшение сопротивления, повышающее качество самолета примерно на 10%. Этот эффект объясняется двумя факторами. Один из них состоит в том, что перемещение двигателей назад, за максимальную толщину профиля крыла, значительно улучшает характер распределения площади поперечного сечения вдоль оси самолета. При этом максимальная площадь поперечного сечения уменьшается настолько, что ее отношение к площади несущей поверхности составляет ~ 4% (у околозвуковых самолетов она равна примерно 10%). Второй фактор связан с выбором формы воздухозаборников; исходящие от них косые скачки должны соответствовать форме крыла в плане. Благодаря этому на крейсерском режиме нижняя поверхность крыла находится под действием скачков уплотнения, повышающих давление, что увеличивает подъемную силу самолета. Поэтому для получения необходимой подъемной силы нужен меньший угол атаки, в результате чего уменьшается лобовое сопротивление самолета и возрастает его качество.
