Эдмунд Цихош - Сверхзвуковые самолеты

Таким образом, цель настоящего изложения заключается не в выявлении любой ценой того, кто, где и когда сделал соответствующее изобретение, а в хронологическом изложении результатов разработки различных конструктивных и аэродинамических решений, применение которых является основой сегодняшнего состояния сверхзвуковой авиации.

1946-9.12. Х-1 фирмы «Белл». Опытный самолет, выполненный по классической схеме. Среднеплан с прямым крылом, снабженным обычными закрылками и элеронами. Фюзеляж круглого сечения. Хвостовое оперение-прямое, нормальной схемы. Для управления закрылками на самолете применена гидравлическая система. Управление элеронами и рулями осуществляется с помощью гидромеханического привода. Самолет имеет четыре степени свободы-по скорости, курсу, крену и тангажу. В качестве силовой установки использован жидкостный ракетный двигатель. Самолет оборудован трехопорным шасси с одиночными колесами, убираемыми в фюзеляж. Старт самолета происходит со специального самолета-носителя.

1948-4.02. D-558-II фирмы «Дуглас». Самолет имеет стреловидное крыло и оперение нормальной схемы. Крыло оборудовано предкрылками и аэродинамическими гребнями. Силовая установка комбинированного типа состоит из турбореактивного и жидкостного ракетного двигателей. Воздухозаборники боковые, нерегулируемые. Самолет снабжен отделяемой кабиной. Старт может быть произведен с земли или с самолета-носителя.

– 27.05. МиГ-19 конструкции А. И. Микояна. Многоцелевой серийный истребитель. Крыло оборудовано выдвижными закрылками. Фюзеляж овально- кругового сечения. Поперечное управление осуществляется с помощью элеронов и интерцепторов, расположенных на нижней поверхности крыла вблизи задней кромки.

Самолет снабжен подфюзеляжным килем, тормозными щитками и тормозным парашютом. В качестве силовой установки использованы два турбореактивных двигателя. Нерегулируемый воздухозаборник лобового типа со скругленной кромкой расположен в носовой части самолета. Главные стойки шасси убираются в консоли крыла.

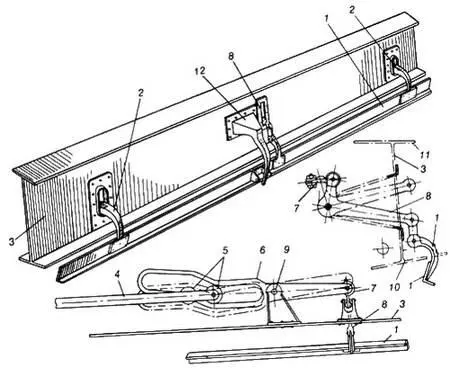

Рис. 1.73. Конструкция и кинематическая схема системы управления интерцептором на самолете МиГ-19.

1 -интерцептор; 2-скоба навески интерцептора; 3-задний лонжерон крыла; 4-тяга системы управления элерон-интерцептор; 5-ролик тяги; 6-рычаг; 7-узел сочленения; ?-толкатель; 9-ось рычага; 10 -нижняя обшивка крыла; 11 -верхняя обшивка крыла; 12-направляющая.

1952-20.10. Х-3 фирмы «Дуглас». Крылья трапециевидные, малого удлинения с щелевыми закрылками и носовыми щитками. Фюзеляж укороченный с балочным креплением элементов оперения. Управляемый стабилизатор лонжеронной конструкции. Самолет снабжен креслом, катапультируемым вниз. Два турбореактивных двигателя имеют индивидуальные нерегулируемые боковые воздухозаборники.

1953-2.03. «Тридан» I фирмы SNCASO. Истребитель-перехватчик с прямым крылом. Поперечное управление самолетом осуществляется с помощью элеронов. Управляемый дифференциальный стабилизатор установлен с большим отрицательным поперечным V. Плоскости киля и стабилизаторов имеют одинаковую конструкцию и взаимозаменяемы. На самолете применена комбинированная силовая установка, состоящая из одного ракетного и двух турбореактивных двигателей, расположенных в гондолах на концах крыла. Аварийное покидание самолета осуществляется путем отделения кабины вместе с заостренной частью фюзеляжа, выполняющей роль амортизатора при ударе о землю.

– (?). Х-2 фирмы «Белл». Низкоплан со стреловидным крылом. Самолет выполнялся либо с одной главной стойкой шасси, оборудованной лыжей, убираемой в фюзеляж, либо с двумя главными стойками, также снабженными лыжами, убираемыми в крыло. Аварийное покидание самолета осуществляется путем отделения от него кабины вместе с передней частью фюзеляжа. На определенной высоте пилот должен покинуть кабину и осуществить приземление на парашюте обычным способом.

Рис. 1.74. «Супер-Тайгер» XF11F-1F фирмы «Грумман».

– 25.05. F-100 фирмы «Норт Америкен». Поперечное управление осуществляется с помощью двухсекционных независимых элеронов, расположенных вблизи корневого сечения крыла. На самолете использована система с необратимыми гидроусилителями. Вертикальное оперение выполнено с килевым, гребнем. Передняя стойка шасси двухколесная. Главные стойки шасси убираются в крыло и фюзеляж. На самолете применен нерегулируемый воздухозаборник с острыми передними кромками. Были осуществлены пробные старты самолета с катапульты.

– 24.10. F-102 фирмы «Конвэр». Самолет выполнен по схеме «бесхвостка» с треугольным крылом. Поперечное и продольное управление осуществляется с помощью элевонов. На киле самолета установлен дефлектор.

1954-15.01. «Жерфо» фирмы «Нор авиасьон». Самолет выполнен по классической схеме с треугольным крылом и треугольным оперением. Применены дополнительные рули высоты вблизи корневых сечений консолей крыла.

– 9.02. F-104 фирмы «Локхид». Крыло трапециевидное с острыми передней и задней кромками. Механизация крыла состоит из закрылков со сдувом пограничного слоя и носовых щитков с электрическим приводом. Самолет оборудован автоматической электронной системой стабилизации относительно трех главных осей. Воздухозаборники боковые сверхзвуковые с регулируемыми полуконусами.

– 30.07. F-11 фирмы «Грумман» (рис. 1.74). Самолет с грузовым отсеком, предназначенный для эксплуатации с авианосцев. Применено крыло переменной стреловидности по передней кромке. С целью уменьшения занимаемой площади

на стоянке концы консолей крыла выполнены складывающимися. Самолет спроектирован в соответствии с правилом площадей. Поперечное управление осуществляется с помощью элеронов и расположенных на верхней поверхности крыла интерцепторов. Последние используются также при аэродинамическом торможении самолета. Хвостовое оперение выполнено по оригинальной схеме. При малых скоростях полета плоскости стабилизатора неподвижны, и управление осуществляется отклонением рулей высоты. При больших скоростях рули высоты блокируются и их роль выполняет управляемый стабилизатор. Возможна подвеска дополнительных топливных баков, спроектированных с учетом правила площадей.

– 4.08. Р.1А фирмы «Инглиш электрик». Крыло самолета снабжено концевыми элеронами и имеет щелевой уступ передней кромки. Силовая установка состоит из двух двигателей, расположенных в продольной плоскости симметрии самолета один над другим.

– 29.09. F-101 фирмы «Макдоннел». Самолет имеет крыло с переменной стреловидностью по задней кромке. Вблизи корневого сечения стреловидность отрицательная, далее по размаху крыла-положительная. На самолете использована автоматическая система продольной балансировки со звуковой и световой сигнализацией опасных углов тангажа при изменении продольных моментов.
