Эдмунд Цихош - Сверхзвуковые самолеты

Все без исключения самолеты, выдвигаемые на улучшение рекорда, должны соблюдать определенные условия, выполнение которых контролируется опломбированными бортовыми и наземными приборами. Самолеты, выдвигаемые на установление рекорда скорости, должны двукратно пролететь (в течение промежутка времени, не превышающего 0,5 ч, с целью исключения влияния изменения атмосферных условий) над базой, т.е. над определенным участком территории. В 20-х годах длина базы составляла 2 км. Позднее по мере роста скоростей появилась необходимость ее увеличения до 3 км (при высоте полета не более 75 м).

Прогресс авиации после второй мировой войны привел к тому, что измерение максимальной скорости полета самолетов на такой малой высоте и короткой базе стало весьма затруднительным как по причине повышения опасности полетов, так и вследствие сложности определения истинной скорости.

Кроме того, полеты на малых высотах не позволяют использовать всех скоростных преимуществ самолетов из-за высоких уровней аэродинамического сопротивления и нагрева на таких высотах. Поэтому в 1953 г. была введена дополнительная рекордная характеристика-скорость, достигаемая самолетом в полете на базе 15-25 км на определенной высоте. О важном значении длины базы для сверхзвуковых самолетов говорит тот факт, что рекорд скорости 1211 км/ч на базе 3 км, установленный в 1953 г. на сверхзвуковом самолете XF4D-1, был улучшен до 1452 км/ч только в 1961 г. самолетом F4H-1F, тогда как рекорд скорости на базе 15-25 км, принадлежавший самолету F-106A, составлял 2455 км/ч и всего несколькими месяцами позже был улучшен до 2585 км/ч самолетом F4H-1F.

Рис. 1.83. Трасса полета самолета «Гриффон» II во время установления рекорда скорости по замкнутому 100 км маршруту.

В программе полета на установление рекорда скорости задается максимальная высота, позволяющая осуществлять контрольные измерения с земли. На конечных участках базы должны летать самолеты контрольной службы, наблюдающие за выполнением условий проведения таких полетов, например, не летит ли самолет с пикированием. Средняя скорость, определяемая из двух полетов над базой в противоположных направлениях (ввиду уменьшения массы самолета в процессе полета, возможного изменения атмосферных условий и других причин скорости полета в противоположных направлениях могут существенно различаться), представляет собой официальный результат.

Согласно действующим предписаниям, самолет, выполняющий рекордный полет на базе, не может отклоняться от заданной траектории более чем на 2 км по горизонтали (т.е. от заданного направления) и не более чем на 100 м по вертикали (т.е. от принятой высоты полета). Именно из-за невыполнения этих требований в 1958 г. не был признан рекорд французского пилота Андрэ Тюрка, который достиг скорости 2330 км/ч.

Установлению рекорда предшествует тщательная подготовка пилота и самого самолета; кроме того, разрабатывается тактика полета, производится расчет оптимальных параметров и т. д. В качестве примера, иллюстрирующего результаты такой подготовки, можно привести описание рекордного полета, который в 1959 г. был выполнен на самолете «Мираж» III А-03

по замкнутой 100-километровой траектории. Подготовленный к полету самолет имел нормальную взлетную массу с полными топливными баками и снятым стартовым ракетным ускорителем. Взлет, разгон и достижение расчетной высоты, а также вираж с отходом на расстояние 75 км для выхода на трассу были произведены без включения форсажной камеры двигателя. Скорость самолета на вираже соответствовала 0,95 М. Затем был включен форсаж и в течение 3 мин на отрезке 80 км самолет был разогнан до скорости 2,06 М. Над измерительной базой самолет набрал высоту 11 280 м, пролетел по прямой, сделал вираж с постоянной перегрузкой в 2,7 и закончил повторный контрольный полет над измерительной базой на высоте 11700 м со скоростью 2,1 М. Траектория полета проходила через 4 контрольных пункта, расположенных в виде ромба. На пунктах измерялись высота, координаты и время прохождения самолета. Замкнутую траекторию полета длиной 115 км самолет пролетел за 3,55 мин со средней скоростью 2050 км/ч, что для основной 100-километровой трассы составило рекордную скорость 1771 км/ч.

Форма трассы обычно задается организатором полетов и может быть, например, треугольной, как это имело место при рекордном полете самолета «Гриффон» II (рис. 1.83).

Количество видов рекордных показателей, регистрируемых ФАИ, для всех летательных аппаратов превышает 100. Ниже (в таблице) представлены почти все виды показателей, по которым регистрируются рекордные результаты полетов сверхзвуковых самолетов. Представленный перечень не имеет официального характера, так как содержит также и те результаты, которые по техническим или формальным причинам не были признаны в качестве официальных рекордов ФАИ. Он является лишь иллюстрацией прогресса сверхзвуковой авиации и заинтересованности конструкторских бюро и авиационных предприятий в рекордных результатах как лучшей рекламе своих изделий.

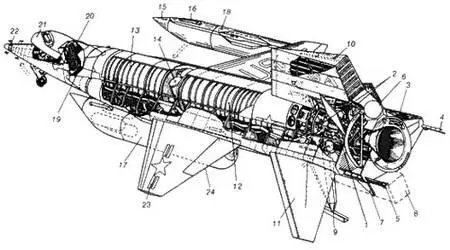

Рис. 1.84. Рекордный самолет Х-15А-2 фирмы «Норт Америкен».

1-ЖРД XLR99-RM-2 с максимальной тягой 25 355 даН; 2-насосы аммиака и жидкого кислорода; 3-четыре резервуара с перекисью водорода; 4-патрубок аварийного слива аммиака; 5-патрубок аварийного слива перекиси водорода; 6-баллоны с гелием; 7-тормозные щитки; 8- сбрасываемый подфюзеляжный киль-лыжа; 9-убираемые стальные лыжи главных стоек шасси; 10-киль; 11 – плоскость горизонтального управляемого дифференциального стабилизатора; 72-основной бак жидкого аммиака; 13-основной бак жидкого кислорода; 14 -бак жидкого водорода; 15-отсек парашюта топливной системы; 16-тормозной двигатель топливной системы; 7 7-до- полнительный бак жидкого кислорода; IS-дополнительный бак жидкого аммиака; 19-отсек исследовательского оборудования; 20 -катапультируемое сиденье пилота; 21 -монолитный фонарь кабины; 22-четыре пары сопел реактивной системы управления по курсу и тангажу; 23-сопла реактивной системы управления креном; 24-закрылки.

Рис. 1.85. «Виджилент» А-5 (старое название A3J-1) фирмы «Норт Америкен».

Рис. 1.86. «Игл» TF-15A фирмы «Макдоннел- Дуглас».

Список содержит 132 рекордных достижения (не включены рекорды околозвуковых самолетов «Джетстар» и XF4D-1; результаты, достигнутые последним самолетом, отнесены к сверхзвуковому самолету F5D-1, представляющему собой модернизированный вариант XF4D-1), полученные пилотами четырех стран (74-США, 45 – СССР, 12 – Франция, 1 – Великобритания) на 23 типах самолетов 13 авиационных фирм.
