В. Арбузов - Броненосец ПЕТР ВЕЛИКИЙ

Боевой корабль соответствующего водоизмещения в начале семидесятых годов XIX века представлял собой интерес из-за сложности конструкции корпуса, построенного по вводимой тогда в судостроении так называемой бракетной (клетчатой) системе набора. Впервые это новшество ввел в Англии Э. Рид, построив в 1864 году знаменитый "Беллерофон". Фактически по этому принципу строят корпуса кораблей и судов и в настоящее время. Новшество заключалось в том, что шпангоуты и стрингеры делали не из сплошных железных полос, как на первых броненосцах, а из отдельных частей углового и листового железа, скрепленных между собой в виде рамы по форме шпангоута для поперечного набора и соответственно по форме стрингера для продольного. Благодаря этому все междудонное пространство образовывало своеобразную систему клеток, составлявших двойное дно. Такой способ постройки несомненно усложнял строительство корабля и не имел преимущества в весе, но при этом достигалась большая прочность всей конструкции.

Основу корпуса, как известно, составляет киль. На "Петре Великом" в сечении он напоминал перевернутую букву "Т", то есть набирался из горизонтальных и вертикальных полос железа. Горизонтальные листы киля, кроме того, составляли килевой пояс наружной обшивки и располагались в два ряда. Нижний ряд имел толщину 25,4 мм, верхний – 19 мм. Вертикальный киль набирался из одного ряда листов толщиной 15,9 мм. Киль переходил в образующие носовые и кормовые очертания корпуса форштевень и ахтерштевень, которые были отлиты из бронзы.

фут дюйм м

Длина по верхней палубе 333 ф. 101,5

Длина по грузовой ватерлинии 329 ф. 8 д. 100,5

Длина между перпендикулярами 321 ф. 10 д. 98

Наибольшая ширина:

без обшивки 58 ф. 17,7

с обшивкой 59 ф. 18

63 ф. 21,9

Углубление (проектное): 22 ф. 9 д. 6,9

24 ф. 9 д. 7,5

среднее 23 ф. 9 д. 7,2

Изменение водоизмещения на один дюйм (25,4 мм) углубления 29,25 т.

Высота борта от ватерлинии: в носу 10 ф. 3

11 ф. 3,4

в корме 3ф. 0,91

Верхняя кромка бортовой брони от грузовой ватерлинии: 3ф. 0,91

у миделя 2 ф. 0,6

в корме 2 ф. 6 д. 0,8

Нижняя кромка бортовой брони ниже ватерлинии: в носу 4 ф. 1,2

5 ф. 1,5

в корме 3ф. 0,91

Площадь мидель-шпангоута . .. 1234 ф. 2 114,6

Площадь грузовой ватерлинии 17 550 ф. 2 1630,9

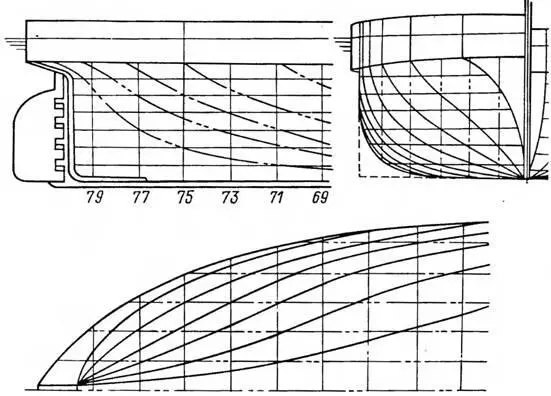

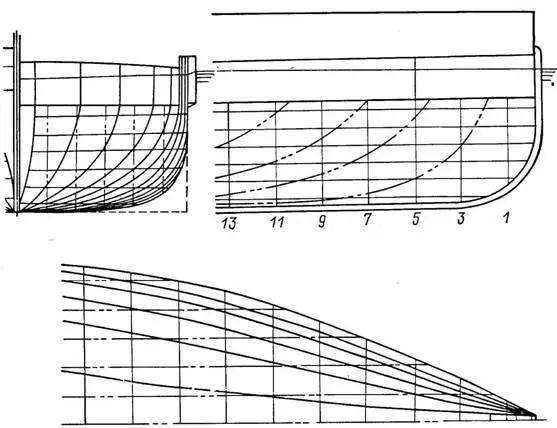

Теоретический чертеж корпуса броненосца "Петр Великий"

Форму корпуса броненосца и его поперечную прочность обеспечивали 80 шпангоутов, имевших шпацию 1,22 м. Наборной частью шпангоута являлась часть от киля до нижней палубы. Она состояла из отдельных рам, расположенных между стрингерами – основы продольной прочности корпуса. Эти части шпангоутов, называемые в судостроении флор-тимберсами, и являлись водонепроницаемыми. Остальные части шпангоутов от нижней до верхней палубы состояли из полос углового железа с размерами сторон 127 х 127 мм. Продольные стрингеры, по шесть на каждом борту, состояли из непрерывного ряда листов, ширина которых равнялась ширине шпангоута. Первые пять стрингеров набирались из железа толщиной 11 мм; последний, шестой, являвшийся одновременно и шельфом под броню, имел толщину 19 мм. Над килем по всей длине корабля в диаметральной плоскости находилась продольная водонепроницаемая переборка, пролегавшая под бруствером до верхней палубы, а вне его – только до нижней.

Броненосец "Петр Великий": а – план жилой палубы; б – план нижней палубы; в – трюм.

Переборка состояла из железных листов толщиной 9,5 мм. Между 15 и 65 шпангоутами с каждого борта от третьего стрингера до нижней палубы находились еще две продольные переборки. Эти переборки, кроме обеспечения продольной прочности и непотопляемости, образовывали у бортов пространство для угольных ям. Но основными в конструктивной системе непотопляемости корабля являлись девять поперечных водонепроницаемых переборок. Переборки набирались из 9,5-мм листов железа. Кроме того, для придания надлежащей прочности все они с одной стороны укреплялись вертикальными полосами углового железа, а с другой – горизонтальными. Для сообщения между отсеками в переборках имелись специальные самозакрывающиеся при поступлении в помещение воды двери, число которых равнялось 44. В нижних частях всех без исключения переборок находились клинкеты для перепускания воды, управление которыми осуществлялось ручными приводами с нижней палубы. Для доступа в междудонные отсеки во втором дне имелись водонепроницаемые горловины. Общее же число всех водонепроницаемых отсеков в корпусе составляло 87.

Для удаления воды, попавшей внутрь корпуса, все отделения соединялись с главной осушительной магистралью (внутренний диаметр 305 мм, в носу и корме – 203 мм), проходившей у киля в междудонном отделении. Сама магистраль состояла из множества удобных для замены частей и соединялась со всеми отсеками междудонного пространства ответвлениями (свинцовые трубы с внутренним диаметром 100 мм), имевшими общую длину около 260 м. Откачивание воды осуществлялось паровыми помпами. Развитая система кингстонов и клинкертов позволяла руководить осушением или же наполнением водой любого отсека.

Обшивка корпуса состояла из двух слоев: наружного основного и внутреннего, обеспечивающего герметичность в случае повреждения первого. Наружная обшивка с каждого борта состояла из двенадцати поясов, последний из которых проходил под бортовым броневым поясом.

Толщина листов обшивки корпуса, наложенных внакрой, в зависимости от места крепления колебалась от 19 до 15,9 мм, ширина – от 0,8 до 1,2 м, а длина – от 2,5 до 3 м. Двенадцатый, последний, ряд обшивки состоял из двух слоев 15,9-мм листов железа. В местах прохождения гребных валов обшивка имела толщину 25,4 мм.

Обшивка позади броневых плит состояла из двух рядов 25,4-мм листов. На нижней палубе у броневого пояса проходил узкий коридор шириной 0,76 м для осмотра, окраски и замены броневых болтов и плит в случае их боевого повреждения.

Обшивка второго дна состояла из листов толщиной 9,5 мм, за исключением листов под машинным и котельным отделениями, где ее толщина уменьшалась до 6,4 мм. Все стыки листов междудонного пространства чеканились для большей герметичности, а затем заливались тонким слоем специального цемента.

Палубы и платформы броненосца поддерживались бимсами. Бимсы проходили от борта до борта по всей длине корабля на расстоянии 0,6 м друг от друга и соединялись со шпангоутами и бортами кницами. Высота бимсов верхней палубы внутри бруствера составляла 406 мм, в остальных частях – 305 мм. Бимсы нижней палубы имели высоту 280 мм в средней части и 229 в оконечностях. Снизу они поддерживались пиллерсами, которые между палубами были трубчатые, а в трюме состояли из полос углового железа.
