А. Карпенко - Обозрение отечественной бронетанковой техники

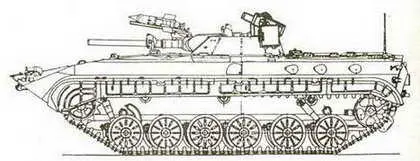

БМП-1 с автоматическим гранатометом АГ-17.

Машина управления МГ1-31 на базе БМП-1.

Состояние проектирование в конце 60-х годов

разработчик КБ ЧТЗ

Производство ..сер. не производилась

боевая масса, т 13,0

Длина, мм . 6460

Ширина, мм 2940

Высота, мм 2000

Клиренс, мм . 370

Ср. уд. давление на грунт, кг/см #178; 0,61

Преодолеваемые препятствия:

– подъем, град 35

– ров, м 2,5

– брод, м . плавает

Тип двигателя дизель УТД-20

Максимальная мощность, л.с 300

Удельная мощность, л.с/т 23,6

Максимальная скорость, км/ч . 65

Скорость на плаву, км/ч . 7-8

Запас хода, км . 600

Бронирование, мм 6-26

Средства постановки дымзавес ..ТДА

Экипаж, чел 3

Десант, чел . 8

Вооружение:

– калибр орудия, мм . 73 мм

– тип орудия 2А28

(боекомплект, шт.) (40)

– число х калибр, мм и тип

пулеметов 4x7,62 мм ПКТ

(боекомплект, шт.) (6000)

– тип ПТУР . 9М14М

(боекомплект, шт.) (4)

Прицел 1ПН22М1

Ночной прицел . тот же

ИК-прожектор ОУ-ЗГА

Число амбразур для стрелкового

оружия, шт . 5

Радиостанция Р-123М

Навигационная аппаратура. ГПК-59

Дополнительные сведения: Вариант БМП-1 (об.765) с активным размещением десанта. При этом башня с основным вооружением размещалась в корме, силовая установка расположена в носу справа, слева от нее место механика-водителя, за ним место командира. В средней части корпуса размещались три пулемета в шаровых опорах, которые обстреливали цель в секторе +/-45 град, по горизонту.

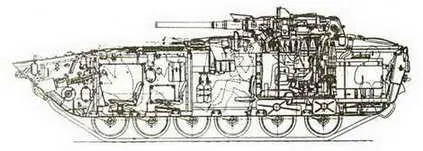

Боевая машина пехоты об. 765 с активным размещением десанта .

Состояние принята на вооружение в 1979 г.

Разработчик КБ ЧТЗ

Изготовитель КМЗ

Производство серия 1979-83 гг.

Боевая масса, т 13,4

Длина, мм 6735

Ширина, мм 2940

Высота, мм . 1924

Клиренс, мм . 370

Ср. уд. давление на грунт, кг/см #178; 0,63

Преодолеваемые препятствия:

– подъем, град 35

– ров, м 2,5

– стенка, м 0,7

– брод, м плавает

Тип двигателя . дизель УТД-20

Максимальная мощность, л.с 300

Удельная мощность, л.с/т 22,4

Максимальная скорость, км/ч . 65

Скорость на плаву, км/ч . 7-8

Запас хода, км . 550-600

Бронирование, мм 6-26

Средства постановки

дымзавес . 6 мортир 902В, ТДА

Экипаж, чел . 3

Десант, чел 8

Вооружение:

– калибр орудия, мм . 73

– тип орудия 2А28

(боекомплект, шт.) . (24+16)

– число х калибр, мм и тип

пулеметов 1 х 7,62 ПКТ

(боекомплект, шт.) (2000)

– типПТУР . "Конкурс"

(боекомплект, шт.) (4)

– число и тип ПЗРК . 2"Стрела-2М"

Стабилизатор вооружения . нет

Прицел 1ПН22М2

Ночной прицел тотже

ИК-прожектор . ОУ-ЗГА2

Число амбразур для стрелкового

оружия, шт 9

Радиостанция Р-123М

Навигационная аппаратура ГПК-59

Дополнительные сведения: Вариант БМП-1 с повышенной огневой мощью при стрельбе по бронированным целям за счет установки вместо ПТУР "Малютка" комплекса ПТУР "Конкурс" с полуавтоматическим управлением, повышенной бронепробиваемостью и расширенным диапазоном дистанций боевого применения. Для защиты отогнесмесей типа напалм введено новое противопожарное оборудование.

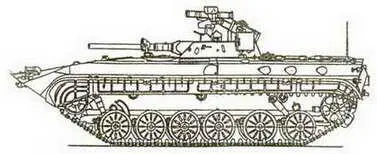

Боевая машина пехоты БМП-1 П (объект 765Сп4).

Состояние принята на вооружение с конца 70-х годов

Разработчик КБ ЧТЗ

Изготовитель Курганский МЗ

Производство небольшая серия

Боевая масса, т 13,6

Длина, мм 6735

Ширина, мм . 2940

Высота, мм 1924

Клиренс, мм 370

Ср. уд. давление на грунт, кг/см #178; 0,63

Преодолеваемые препятствия:

– подъем, град 30

– ров, м . 25

– стенка, м 0,7

– брод, м . плавает

Тип двигателя дизель УТД-20

Максимальная мощность, л.с 300

Удельная мощность, л.с/т . 22

Максимальная скорость, км/ч . 65

Скорость на плаву, км/ч 7

Запас хода, км . 550-600

Бронирование . противопульное

Ср. пост.дымзавес . 6 х 902В, ТДА

Экипаж, чел 3

Десант, чел 7

Вооружение:

– калибр орудия . 73 мм

– тип орудия 2А28

(боекомплект, шт.) (40)

– калибр гранатомета 30 мм

– тип гранатомета . АГС-17

(боекомплект,шт.) (290)

– число х калибр, мм и тип

пулеметов . 7,62 мм ПКТ

(боекомплект, шт.) (2000)

– тип ПТУР 9М113

(боекомплект, шт.) (4)

– число и тип ПЗРК 2 х "Стрела-3"

Прицел 1ПН22М2

Ночной прицел тот же

ИК-прожектор ОУ-ЗГА2

Число амбразур для стрелкового

оружия, шт . 9

Радиостанция Р-123М

Дополнительные сведения: Создана на базе БМП-1П(об.765Сп4)с установкой на крыше башни слева автоматического гранатомета с боезапасом. Некоторые машины прошли переоборудование на танкоремонтных заводах МО.

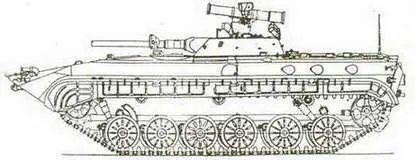

Боевая машина пехоты БМП-1 ПГ.

Состояние опытный образец создан в 70-х годах.

Разработчик КБ ЧТЗ

Изготовитель КМЗ

Производство серийно не выпуск.

выпускалась

Боевая масса, т 13,4

Длина, мм 6735

Ширина, мм 2940

Высота, мм . 1924

Клиренс, мм 370

Ср. уд. давление на грунт, кг/см #178; 0,61

Преодолеваемые препятствия:

– подъем, град 35

– ров, м 2,5

– стенка, м 0,7

– брод, м плавает

Тип двигателя дизель УТД-20

Максимальная мощность, л.с 300

Удельная мощность, л.с/т 22,4

Максимальная скорость, км/ч 65

Скорость на плаву, км/ч 7-8

Запас хода, км 600

Бронирование, мм 6-26

Средства постановки

дымзавес 6 мортир 902В, ТДА

Экипаж, чел 3

Десант, чел . .- 7

Вооружение:

– калибр орудия, мм . 73

– тип орудия 2А28

(боекомплект, шт.) (24+16)

– число х калибр, мм и тип

пулеметов 1 х 7,62 ПКТ

(боекомплект, шт.) . (2000)

– тип ПТУР 9М14М

(боекомплект, шт.) . (2)

– число и тип ПЗРК . нет

Стабилизатор вооружения нет

Прицел 1ПН22М2

Ночной прицел тотже

ИК-лрожектор . ОУ-ЗГА2

Число амбразур для стрелкового

оружия, шт 9

Радиостанция Р-123М

Навигационная аппаратура ГПК-59

Дополнительные сведения: ВариантБМП-1, отличающийся дополнительной установкой прибора АВ-1 за счет сокращения перевозимого десантаи снижения боекомплекта ПТУР. Основное вооружение и оборудование машины сохранилось без изменений. Дальнейшего развития не получила.

Боевая машина пехоты БМП-1С.
